QAF65.3M-J Termostat przeciwzamarzaniowy 2-stawny, kapilara 3 m, IP65, ręczne kasowanie

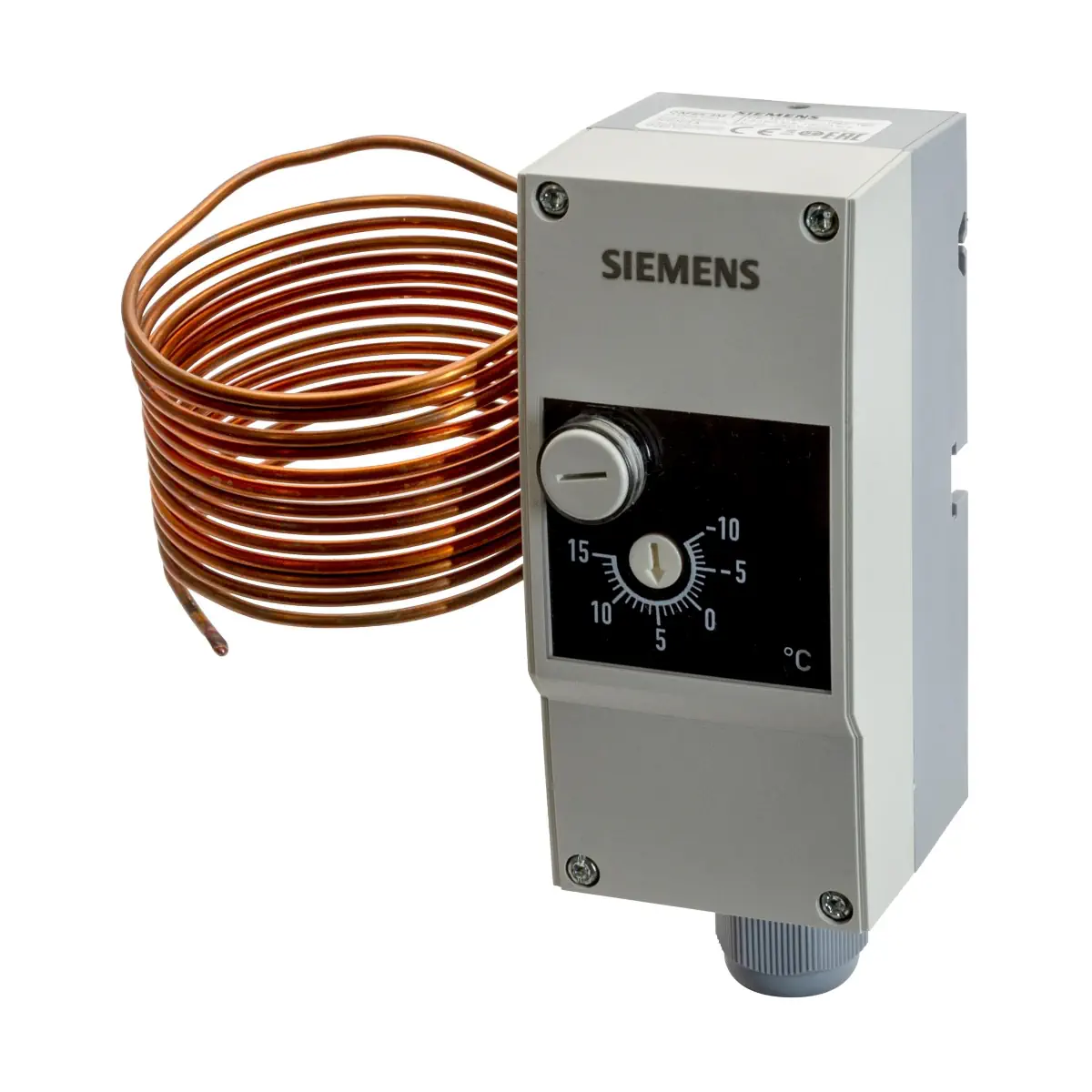

QAF65.3M-J to mechaniczny termostat przeciwzamarzaniowy Siemens do monitorowania temperatury powietrza za nagrzewnicą w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie posiada zakres nastaw -10…+15 °C (nastawa fabryczna 5 °C), małą histerezę przełączania oraz mikroprzełącznik SPDT do realizacji funkcji alarmu zamarzania. Wersja QAF65.3M-J wyposażona jest w kapilarę o długości 3000 mm oraz szczelną obudowę o stopniu ochrony IP65.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF65.3M-J
• Nr magazynowy: S55700-P161
• Typ: termostat przeciwzamarzaniowy (mechaniczny), do monitorowania temperatury powietrza
• Zastosowanie: ochrona nagrzewnic po stronie powietrza w instalacjach wentylacji i klimatyzacji
• Zakres nastaw: -10…+15 °C
• Nastawa fabryczna / temperatura kalibracji: 5 °C
• Termiczna różnica przełączania (histereza): 2 °C ±1 °C
• Stopień ochrony: IP65
• Wyjście: styk przełączający (SPDT), dwustanowy
• Obciążalność styku: 16(4) A, 250 V AC
• Kapilara: 3000 mm, Ø 2,4 mm; min. promień zgięcia: 20 mm
• Element pomiarowy: ok. 300 mm
• Nastawa temperatury: pokrętłem na obudowie (za pomocą wkrętaka)
• Kasowanie: ręczne (przycisk Reset pod pokrywką)
• Obudowa: tworzywo sztuczne (poliwęglan wzmocniony włóknem szklanym)
• Dławik kablowy: M16 x 1,5 mm

Zastosowanie

Termostat QAF65.3M-J służy do monitorowania temperatury nagrzewnic po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych w celu zapobiegania uszkodzeniom wskutek zamarzania. Temperatura powietrza jest mierzona na całej długości kapilary.

Funkcje i działanie

Detekcja zagrożenia zamarzania i blokada

• Przełączenie następuje, gdy temperatura w kapilarze na długości co najmniej 150 mm spadnie poniżej ustawionej temperatury ochrony przed zamarzaniem.
• Termostat blokuje się automatycznie po zadziałaniu.
• Odblokowanie (Reset) należy wykonać ręcznie, gdy temperatura wzrośnie o min. 3 °C ponad ustawioną wartość zadaną (punkt przełączenia).

Styki przełączające (SPDT)

• Styk 1-4: zwarty w przypadku zagrożenia zamarzania (1-4 = Alarm).
• Styk 1-2: zwarty w normalnych warunkach.
• W przypadku uszkodzenia mechanizmu pomiarowego (np. przebicia lub wycieku z kapilary) ciśnienie w membranie spada, co powoduje trwałe rozwarcie styku 1-2 i zwarcie styku 1-4.

Podłączenie elektryczne

• Napięcie robocze: 250 V AC
• Nominalny zakres napięcia styków: 24…250 V AC
• Nominalny zakres prądu (zacisk 1-2 / 1-4): 0,1…16 (4) A
• Zewnętrzne zabezpieczenie linii zasilającej: 16 A
• Zaciski: śrubowe do przewodów 2 x 0,75…2,5 mm²
• Połączenie uziemienia: dostępne (klasa bezpieczeństwa I wg EN 60730)
• Dławik kablowy: M16 x 1,5 mm

Dane techniczne

• Zakres pomiarowy temperatury: -10…+15 °C
• Element pomiarowy temperatury: czujnik z cieczą rozszerzalnościową
• Termiczna różnica przełączania: 2 °C ±1 °C
• Stała czasowa dla powietrza: <120 s
• Odchyłka produkcyjna: ±3 °C
• Monitorowane medium: powietrze
• Stopień ochrony: IP65
• Stopień zanieczyszczenia: 2 wg EN 60730
• Temperatura otoczenia obudowy (praca): maks. 80 °C (T80)
• Maks. temperatura czujnika: 120 °C
• Warunki wilgotności (praca): <95% r.h.
• Temperatura składowania: -30…+80 °C
• Temperatura otoczenia (transport/składowanie): -20…+80 °C
• Wymiary (szer. x dł. x wys.): 53 x 150 x 64 mm
• Kolor obudowy: dolna część RAL 7042 (ciemno-szary), górna część RAL 7035 (jasno-szary)
• Materiały: kapilara i elementy pomiarowe – miedź; membrana – stal nierdzewna
• Masa zestawu: 0,2 kg

Montaż (zalecenia)

• Miejsce montażu kapilary: za nagrzewnicą (lub przed chłodnicą), w odległości ok. 50…100 mm poprzecznie do przepływu powietrza, równomiernie na całej powierzchni przekroju.
• Pętla testowa: zalecane utworzenie pętli o długości ok. 200 mm i pozostawienie jej na zewnątrz kanału powietrza bezpośrednio pod obudową termostatu (do celów testowych).
• Minimalny promień zgięcia kapilary: 20 mm.
• Warunek temperaturowy obudowy: temperatura otoczenia obudowy (łącznie z pętlą testową) powinna być wyższa od nastawy temperatury ochrony o co najmniej 2 °C.
• Nastawa temperatury: pokrętłem na obudowie, za pomocą wkrętaka.

Wyposażenie dodatkowe (opcjonalne)

• AQM63.0 (BPZ:AQM63.0): kołnierz montażowy z nastawianą głębokością
• AQM63.2 (BPZ:AQM63.2): 3 zaczepy kapilary i 3 wsporniki dystansowe do montażu QAF..
• AQM63.3 (BPZ:AQM63.3): 6 zaczepów kapilary do montażu QAF../QAM..

Zakres dostawy

• Termostat przeciwzamarzaniowy QAF65.3M-J
• Wielojęzyczna instrukcja montażu
• Dławik kablowy M16 x 1,5 mm

Podsumowanie

Siemens QAF65.3M-J to wytrzymały termostat przeciwzamarzaniowy IP65 z kapilarą 3 m, przeznaczony do ochrony nagrzewnic po stronie powietrza. Regulowany zakres -10…+15 °C, mała histereza, styk przełączający SPDT oraz ręczny Reset po zadziałaniu zapewniają pewne wykrywanie zagrożenia zamarzania w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt zgodny z normami EN 60730-1 oraz EN 60730-2-9.
• Urządzenie elektryczne do pracy przy napięciu AC 24...250 V. Przed otwarciem obudowy, montażem, podłączeniem lub serwisem należy bezwzględnie odłączyć zasilanie, aby uniknąć ryzyka porażenia prądem elektrycznym.
• Podłączenie elektryczne, okablowanie oraz ustawianie temperatury zabezpieczenia przeciwzamrożeniowego mogą wykonywać wyłącznie wykwalifikowane osoby, zgodnie ze schematem połączeń, dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Należy obowiązkowo podłączyć przewód ochronny PE zgodnie z obowiązującymi przepisami. Urządzenie ma klasę ochronności I.
• Przewody muszą spełniać wymagania izolacyjne dla napięcia sieciowego. Nieprawidłowe okablowanie może spowodować zagrożenie dla użytkownika, uszkodzenie urządzenia lub nieprawidłowe działanie instalacji.
• Nie otwierać obudowy pod napięciem. Otwieranie urządzenia jest dozwolone wyłącznie po odłączeniu zasilania.
• Urządzenie należy montować w miejscu suchym i możliwie bezpyłowym, z zachowaniem co najmniej 250 mm wolnej przestrzeni umożliwiającej kontrolę nastaw, otwarcie obudowy oraz demontaż i ponowny montaż.
• Jeżeli temperatura otoczenia obudowy termostatu nie jest co najmniej o 2 °C wyższa od ustawionej wartości granicznej, obudowę należy zamontować wewnątrz centrali nawiewnej. Niedotrzymanie tego warunku może spowodować nieprawidłowe działanie zabezpieczenia.
• Kapilarę należy montować zgodnie z dokumentacją producenta, równomiernie na całej powierzchni za nagrzewnicą. Należy zachować minimalny promień gięcia 20 mm, aby nie uszkodzić kapilary.
• Uszkodzenie układu pomiarowego lub wyciek medium rozszerzalnego może spowodować zmianę stanu styków i trwałe przejście urządzenia w stan alarmowy. W przypadku uszkodzenia nie używać produktu i wymienić urządzenie.
• Termostat przeciwzamrożeniowy blokuje się automatycznie po zadziałaniu i wymaga ręcznego odblokowania po wzroście temperatury. Odblokowanie jest możliwe dopiero po przekroczeniu ustawionej wartości o około 3 °C.
• Symulację zadziałania i test funkcjonalny należy wykonywać wyłącznie zgodnie z instrukcją producenta, np. przez zanurzenie pętli testowej kapilary w wodzie z lodem.
• Stopień ochrony obudowy IP65 dotyczy prawidłowo zamontowanego urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny zgodnie z lokalnymi przepisami.
