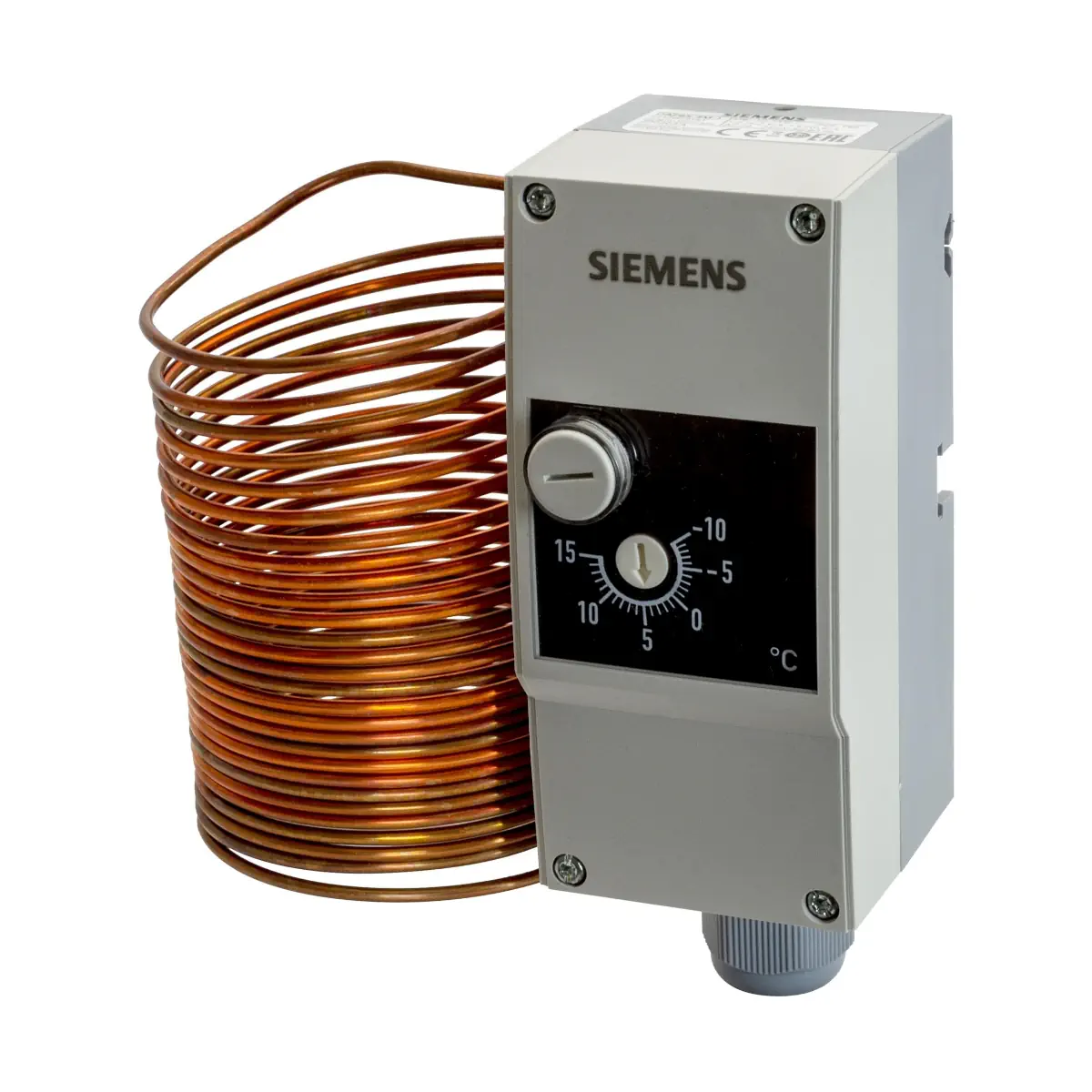

QAF65.6M-J Termostat przeciwzamarzaniowy 2-stawny, kapilara 6 m, IP65, ręczne kasowanie

QAF65.6M-J to mechaniczny termostat przeciwzamarzaniowy Siemens przeznaczony do monitorowania temperatury powietrza za nagrzewnicą w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie wykorzystuje kapilarę o długości 6000 mm (Ø 2,4 mm) i zapewnia niezawodne wykrywanie ryzyka zamarzania dzięki małej różnicy przełączania oraz wysokiej powtarzalności. W razie zadziałania termostat blokuje się i wymaga ręcznego kasowania (Reset).

Najważniejsze cechy

• Producent: Siemens
• Model: QAF65.6M-J
• Typ: termostat przeciwzamarzaniowy (mechaniczny) do monitorowania temperatury powietrza
• Zakres nastaw: -10…+15 °C
• Nastawa fabryczna (kalibracja): 5 °C
• Kapilara: 6000 mm, Ø 2,4 mm
• Stopień ochrony: IP65
• Wyjście: styk przełączający (SPDT), mikroprzełącznik
• Obciążalność styku: 0,1…16 (4) A, 24…250 V AC
• Kasowanie: ręczne (przycisk Reset pod pokrywką)
• Obudowa: odporne tworzywo (poliwęglan, podstawa wzmocniona włóknem szklanym)
• Przyłącze przewodu: dławik kablowy M16 x 1,5 mm, zaciski śrubowe

Zastosowanie

Termostat QAF65.6M-J stosowany jest do zabezpieczenia nagrzewnic po stronie powietrza w systemach wentylacji i klimatyzacji, aby zapobiegać uszkodzeniom wskutek zamarzania. Kapilara powinna być montowana za nagrzewnicą (lub przed chłodnicą) i mierzy temperaturę powietrza na swojej długości.

Zasada działania i styki

• Przełącznik uruchamia się, gdy temperatura w kapilarze na długości co najmniej 300 mm spadnie poniżej ustawionej temperatury ochrony przed zamarzaniem.
• W przypadku zagrożenia zamarzania zwiera się styk 1–4 (Alarm), a styk 1–2 rozłącza się.
• W warunkach normalnych styk 1–2 jest zwarty.
• Po spadku temperatury termostat blokuje się automatycznie. Odblokowanie należy wykonać ręcznie, gdy temperatura wzrośnie o min. 3 °C ponad ustawioną wartość zadaną (punkt przełączenia).
• W przypadku uszkodzenia układu pomiarowego (np. przebicia lub wycieku z kapilary) następuje trwałe rozwarcie styku 1–2 i zwarcie styku 1–4.

Montaż i uruchomienie

• Miejsce montażu obudowy: należy zapewnić miejsce nad termostatem, aby widoczna była nastawa temperatury i możliwa jej zmiana.
• Warunek temperaturowy obudowy: temperatura otoczenia obudowy (włącznie z pętlą testową) musi być wyższa od nastawionej wartości temperatury ochrony o co najmniej 2 °C. Jeśli nie jest to możliwe, obudowę i pętlę testową należy zainstalować wewnątrz urządzenia nawiewnego.
• Montaż kapilary: za nagrzewnicą (lub przed chłodnicą), w odległości ok. 50…100 mm poprzecznie względem przepływu powietrza, równomiernie na całej powierzchni przekroju.
• Pętla testowa: zalecane wykonanie pętli o długości ok. 200 mm i pozostawienie jej na zewnątrz kanału powietrza bezpośrednio pod obudową (do testów).
• Min. promień zgięcia kapilary: Rmin = 20 mm.
• Ustawianie temperatury: pokrętłem na obudowie (za pomocą wkrętaka).

Podłączenie elektryczne

• Napięcie robocze: 250 V AC
• Zaciski: zaciski śrubowe do przewodów 2 x 0,75…2,5 mm²
• Dławik kablowy: M16 x 1,5 mm
• Zewnętrzne zabezpieczenie linii zasilającej: 16 A
• Klasa bezpieczeństwa: I wg EN 60730

Dane techniczne

• Zakres pomiarowy / nastaw: -10…+15 °C
• Element pomiarowy temperatury: czujnik z cieczą rozszerzalnościową
• Termiczna różnica przełączania: 2 °C ±1 °C
• Stała czasowa dla powietrza: < 120 s
• Odchyłka produkcyjna: ±3 °C
• Monitorowane medium: powietrze
• Warunki pracy (obudowa): wilgotność < 95% r.h.
• Składowanie: -30…+80 °C
• Transport / temperatura otoczenia: -20…+80 °C
• Maks. temperatura czujnika (praca): maks. 80 °C (T80)
• Maks. temperatura czujnika: 120 °C

Wykonanie i wymiary

• Wymiary (szer. x dł. x wys.): 53 x 150 x 64 mm
• Kolor obudowy: dolna część RAL 7042 (ciemno-szary), górna część RAL 7035 (jasno-szary)
• Materiały: podstawa mechanizmu przełączającego – tworzywo sztuczne; kapilara i elementy pomiarowe – miedź; membrana – stal nierdzewna
• Masa zestawu: 0,2 kg

Zakres dostawy

• Termostat przeciwzamarzaniowy QAF65.6M-J (nr magazynowy S55700-P162)
• Dławik kablowy M16 x 1,5 mm
• Wielojęzyczna instrukcja montażu

Podsumowanie

Siemens QAF65.6M-J to wytrzymały termostat przeciwzamarzaniowy o zakresie nastaw -10…+15 °C, z kapilarą 6 m i obudową IP65. Dzięki przełącznemu stykowi (SPDT), małej różnicy przełączania oraz funkcji blokady po zadziałaniu z ręcznym resetem sprawdza się jako skuteczna ochrona nagrzewnic powietrza w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAF65.6M-J posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie przeznaczone jest do monitorowania temperatury powietrza w instalacjach wentylacyjnych i klimatyzacyjnych oraz do ochrony nagrzewnic przed zamarzaniem.
• Urządzenie elektryczne pracujące przy napięciu do AC 250 V. Otwarcie obudowy wolno wykonywać wyłącznie po całkowitym odłączeniu zasilania.
• Podłączenie elektryczne, okablowanie oraz ustawianie temperatury zabezpieczenia przeciwzamrożeniowego mogą wykonywać wyłącznie osoby wykwalifikowane i upoważnione.
• Przewód ochronny PE należy podłączyć zgodnie z obowiązującymi przepisami. Urządzenie ma klasę ochronności I.
• Przewody muszą spełniać wymagania izolacyjne dla napięcia sieciowego i być podłączone zgodnie ze schematem połączeń oraz lokalnymi przepisami bezpieczeństwa.
• Nieprawidłowe podłączenie styków może spowodować błędne działanie sygnalizacji: dla alarmu mrozowego zamknięty jest styk 1-4, a w warunkach normalnych zamknięty jest styk 1-2.
• Urządzenie należy montować w miejscu suchym i wolnym od pyłu, z zachowaniem co najmniej 250 mm wolnej przestrzeni, aby umożliwić kontrolę ustawień, otwarcie obudowy oraz demontaż i ponowny montaż.
• Temperatura otoczenia obudowy termostatu musi być co najmniej o 2 °C wyższa od ustawionej wartości granicznej. Jeśli warunek ten nie jest spełniony, np. na zewnątrz lub w nieogrzewanych pomieszczeniach, obudowę należy zamontować wewnątrz centrali nawiewnej.
• Kapilarę należy układać po stronie za nagrzewnicą, prostopadle do lamel, równomiernie na całej powierzchni. Należy zachować minimalny promień gięcia 20 mm, aby nie uszkodzić kapilary.
• Uszkodzenie układu pomiarowego lub wyciek medium z kapilary może spowodować trwałą zmianę stanu styków i nieprawidłowe działanie urządzenia.
• Po zadziałaniu zabezpieczenia przeciwzamrożeniowego urządzenie blokuje się i wymaga ręcznego odblokowania dopiero po wzroście temperatury o około 3 K ponad ustawioną wartość graniczną.
• Nie należy przekraczać parametrów elektrycznych urządzenia. Dla modelu QAF65.6M-J zakres napięcia roboczego wynosi AC 24...250 V, a obciążalność styków musi być zgodna z dokumentacją producenta.
• Stopień ochrony obudowy wynosi IP65, jednak montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją producenta oraz przeznaczeniem urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyte urządzenie elektryczne zgodnie z lokalnymi przepisami.
