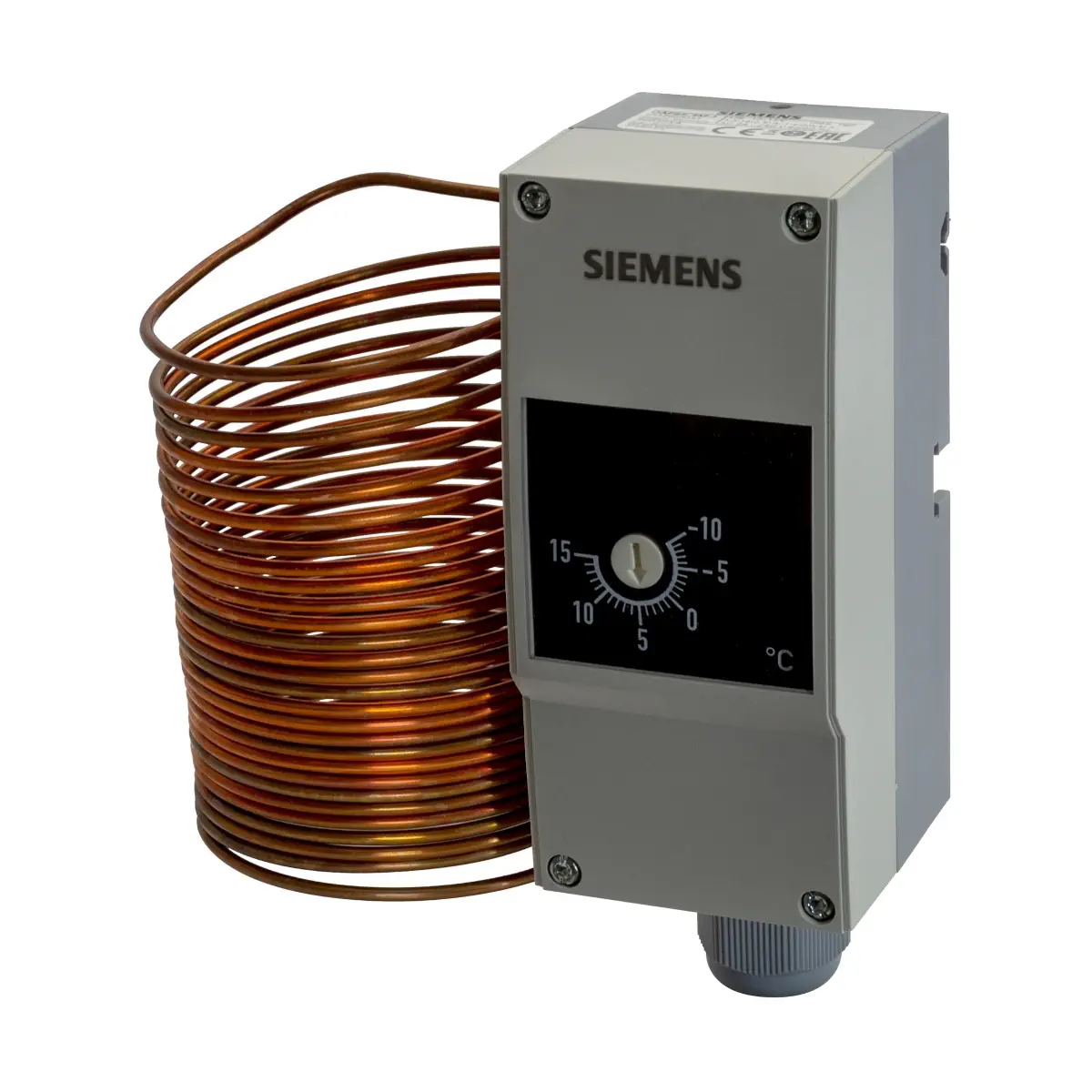

QAF65.6AR-J Termostat przeciwzamarzaniowy 2-stawny, kapilara 6 m, IP65

QAF65.6AR-J to mechaniczny termostat przeciwzamarzaniowy Siemens do monitorowania temperatury powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, przeznaczony do montażu na nagrzewnicy powietrza. Urządzenie wykorzystuje kapilarę 6000 mm (pomiar na całej długości) oraz układ przełączający z mikroprzełącznikiem SPDT. Termostat oferuje zakres nastaw -10…+15 °C (nastawa fabryczna 5 °C), małą histerezę i wysoką powtarzalność, a dzięki obudowie o stopniu ochrony IP65 nadaje się do wymagających warunków pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF65.6AR-J
• Nr magazynowy: S55700-P164
• Typ: termostat przeciwzamarzaniowy (mechaniczny) do monitorowania temperatury powietrza
• Zastosowanie: ochrona nagrzewnic po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych
• Zakres nastaw temperatury: -10…+15 °C
• Nastawa fabryczna: 5 °C
• Stopień ochrony: IP65
• Wyjście: styk przełączający (SPDT), mikroprzełącznik
• Obciążalność styku: 0,1…16 (4) A, 24…250 V AC
• Napięcie robocze: 250 V AC
• Element pomiarowy: kapilara 6000 mm (Ø 2,4 mm), odcinek zadziałania ok. 300 mm
• Obudowa: poliwęglan (podstawa wzmocniona włóknem szklanym), dławik kablowy M16 x 1,5
• Instalacja: zaciski śrubowe dla szybkiego i trwałego podłączenia

Zastosowanie

Termostat QAF65.6AR-J służy do monitorowania temperatury powietrza na nagrzewnicy (po stronie powietrza) w systemach wentylacyjnych i klimatyzacyjnych, aby zapobiec uszkodzeniom wskutek zamarzania.

Funkcje i działanie

Próg zadziałania i styki przełączające

• Przełącznik uruchamia się, gdy temperatura w kapilarze na długości co najmniej 300 mm spadnie poniżej ustawionej temperatury ochrony przed zamarzaniem.
• Temperatura powietrza jest mierzona na całej długości kapilary.
• Po zadziałaniu styku: zwiera się 1–2 i rozwiera 1–4.

Automatyczna blokada i odblokowanie

• Termostat blokuje się automatycznie przy spadku temperatury.
• Odblokowanie następuje automatycznie po wzroście temperatury o min. 3 °C ponad ustawioną wartość zadaną (punkt przełączenia).
• Termiczna różnica przełączania: 2 °C ±1 °C.

Reakcja na uszkodzenie układu pomiarowego

• W przypadku uszkodzenia mechanizmu pomiarowego (np. przebicia lub wycieku z kapilary) ciśnienie w membranie spada i następuje trwałe przełączenie: 1–2 rozwarty, 1–4 zwarty.

Podłączenie elektryczne i okablowanie

• Wyjście: styk przełączający (SPDT) – zaciski 1–2 oraz 1–4.
• Informacja funkcjonalna: 1–4 zwarty w przypadku zagrożenia zamarzania (Alarm), 1–2 zwarty w normalnych warunkach.
• Zaciski: śrubowe do przewodów 2 x 0,75…2,5 mm² (także dla połączenia uziemienia).
• Dławik kablowy: M16 x 1,5 mm.
• Zewnętrzne zabezpieczenie linii zasilającej: 16 A.
• Rodzaj okablowania: typ M (przewody zakończone np. końcówkami do zacisków lub bez).

Dane techniczne

• Napięcie robocze: 250 V AC
• Zakres napięcia dla styku: 24…250 V AC
• Zakres prądu styku (IM): 0,1…16 (4) A
• Zakres pomiarowy temperatury: -10…+15 °C
• Kalibracja: 5 °C
• Odchyłka produkcyjna: ±3 °C
• Stała czasowa dla powietrza: < 120 s
• Monitorowane medium: powietrze
• Maks. temperatura czujnika: 120 °C
• Temperatura otoczenia obudowy (praca): maks. 80 °C (T80)
• Wilgotność (praca): < 95% r.h. (bez podania kondensacji)
• Temperatura składowania: -30…+80 °C
• Temperatura otoczenia (transport): -20…+80 °C
• Stopień ochrony: IP65
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień zanieczyszczenia: 2 wg EN 60730
• Wymiary (szer. x dł. x wys.): 53 x 150 x 64 mm
• Kapilara: długość 6000 mm, średnica Ø 2,4 mm, min. promień zgięcia Rmin = 20 mm
• Materiały: kapilara i elementy pomiarowe – miedź; membrana – stal nierdzewna; podstawa mechanizmu przełączającego – tworzywo sztuczne
• Kolor obudowy: dolna część RAL 7042 (ciemno-szary), górna część RAL 7035 (jasno-szary)
• Waga zestawu: 0,2 kg

Montaż

• Należy zapewnić miejsce nad termostatem tak, aby widoczna była nastawa temperatury oraz możliwa jej zmiana lub wymiana urządzenia.
• Temperatura otoczenia obudowy termostatu (włącznie z pętlą testową) musi być wyższa od nastawionej temperatury ochrony o co najmniej 2 °C. Jeśli warunek nie może być spełniony, obudowę i pętlę testową należy zainstalować wewnątrz urządzenia nawiewnego.
• Kapilarę należy montować za nagrzewnicą (lub przed chłodnicą), w odległości ok. 50…100 mm poprzecznie względem przepływu powietrza, równomiernie na całej powierzchni przekroju.
• Do celów testowych zalecane jest wykonanie pętli testowej ok. 200 mm i pozostawienie jej na zewnątrz kanału powietrza bezpośrednio pod obudową termostatu.
• Aby zapobiec uszkodzeniu kapilary, należy zachować minimalny promień zgięcia 20 mm.

Podsumowanie

Siemens QAF65.6AR-J to wytrzymały termostat przeciwzamarzaniowy z kapilarą 6 m, przeznaczony do ochrony nagrzewnic w instalacjach HVAC. Zakres nastaw -10…+15 °C, obudowa IP65, styk SPDT o obciążalności do 16(4) A oraz automatyczne blokowanie i odblokowanie po ustąpieniu zagrożenia zamarzania zapewniają niezawodne działanie w układach wentylacji i klimatyzacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAF65.6AR-J posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Montaż, okablowanie, ustawianie temperatury zabezpieczenia przeciwzamrożeniowego oraz wszelkie prace serwisowe mogą wykonywać wyłącznie osoby wykwalifikowane i upoważnione.
• Urządzenie pracuje przy napięciu do AC 250 V. Przed otwarciem obudowy należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem elektrycznym.
• Przewód ochronny PE należy podłączyć zgodnie z obowiązującymi przepisami. Okablowanie musi być wykonane zgodnie ze schematem połączeń oraz lokalnymi przepisami bezpieczeństwa.
• Stosowane przewody muszą spełniać wymagania izolacyjne dla napięcia sieciowego. Nieprawidłowe podłączenie może spowodować zagrożenie dla użytkownika lub uszkodzenie urządzenia.
• Urządzenie należy montować w miejscu suchym i wolnym od pyłu, z zachowaniem minimum 250 mm wolnej przestrzeni, aby umożliwić kontrolę nastaw, regulację oraz demontaż i montaż urządzenia.
• Termostat należy montować wyłącznie w prawidłowej pozycji montażowej zgodnej z dokumentacją producenta.
• Temperatura otoczenia obudowy termostatu musi być co najmniej o 2 °C wyższa od ustawionej wartości granicznej. Jeżeli warunek ten nie jest spełniony, np. na zewnątrz lub w nieogrzewanych pomieszczeniach, obudowę należy zamontować wewnątrz centrali nawiewnej.
• Kapilarę modelu QAF65.6AR-J o długości 6000 mm należy prowadzić zgodnie z dokumentacją producenta, równomiernie na całej powierzchni za nagrzewnicą. Nie wolno przekraczać minimalnego promienia gięcia 20 mm, ponieważ grozi to uszkodzeniem kapilary i nieprawidłową pracą urządzenia.
• Uszkodzenie układu pomiarowego, np. wskutek wycieku cieczy rozszerzalnej, może spowodować trwałą zmianę stanu styków i nieprawidłowe działanie funkcji zabezpieczenia przeciwzamrożeniowego.
• Urządzenie jest przeznaczone do monitorowania temperatury powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami określonymi przez producenta.
• Stopień ochrony obudowy wynosi IP65, jednak montaż i prowadzenie przewodów należy wykonać w sposób zgodny z dokumentacją, aby nie pogorszyć ochrony urządzenia.
