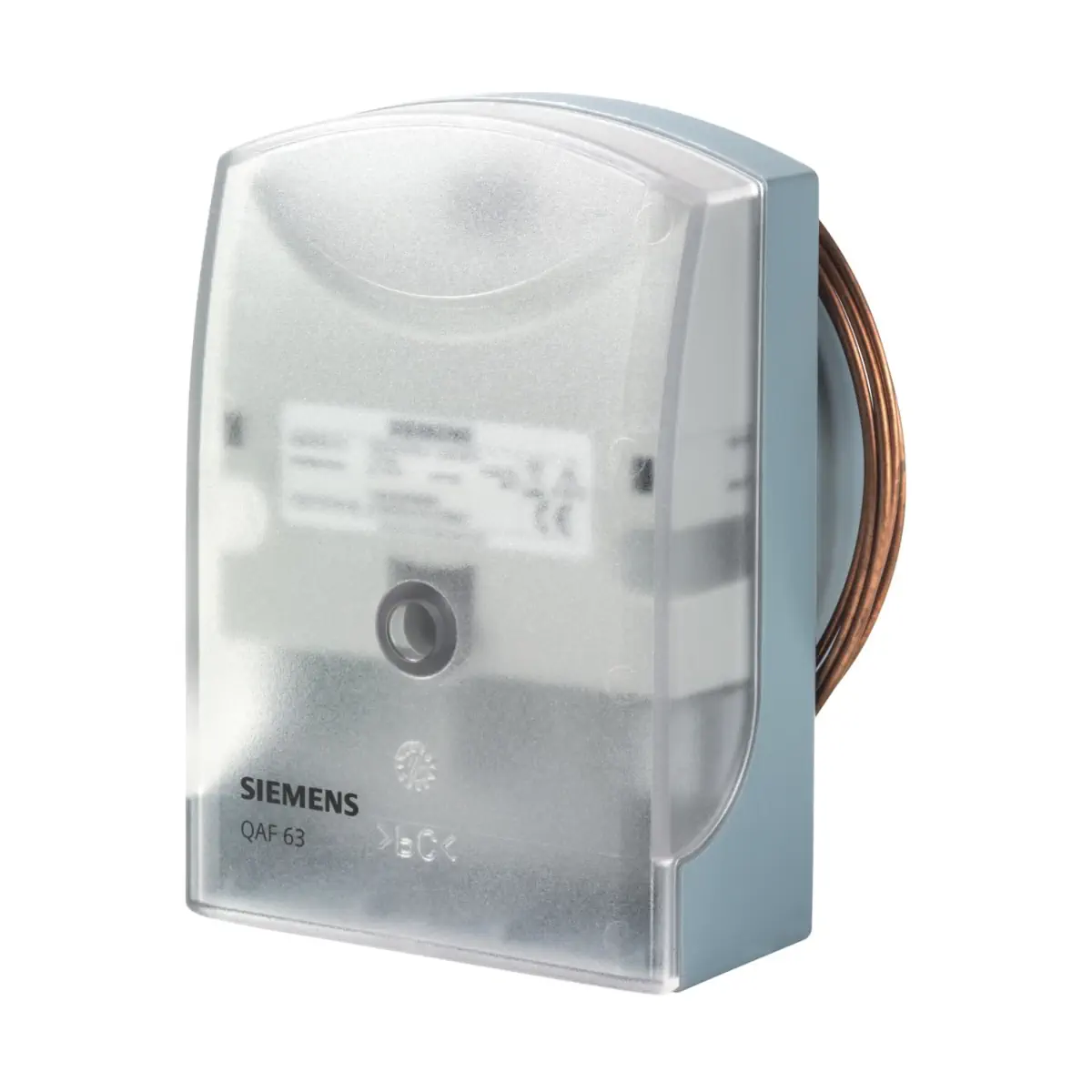

QAF63.2-J Czujnik przeciwzamrożeniowy, wyjście ciągłe 0..10 V, kapilara 2 m, IP42

QAF63.2-J to czujnik przeciwzamarzaniowy Siemens do stosowania po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie wykorzystuje aktywną kapilarę o długości 2 m (aktywną na całej długości) do pomiaru najniższej temperatury występującej na odcinku kapilary min. 250 mm, w zakresie 0…15 °C. Zasilanie 24 V AC (SELV) oraz liniowy sygnał wyjściowy 0…11,5 V DC (odpowiadający 0…15 °C) ułatwiają integrację z automatyką HVAC w celu ochrony nagrzewnic przed zamarzaniem.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF63.2-J
• Typ: czujnik przeciwzamarzaniowy (po stronie powietrza)
• Zakres pomiarowy: 0…15 °C
• Kapilara: aktywna na całej długości, 2 m
• Pomiar minimum: najniższa temperatura na długości kapilary min. 250 mm
• Zasilanie: 24 V AC ±20% (SELV), 50/60 Hz
• Sygnał wyjściowy (zacisk B): liniowy 0…11,5 V DC dla 0…15 °C (maks. ±1 mA)
• Stała czasowa: ok. 90 s (nieruchome powietrze), < 40 s (przepływające powietrze)
• Stopień ochrony obudowy: IP42
• Klasa bezpieczeństwa: III

Zastosowanie

QAF63.2-J przeznaczony jest do montażu po stronie powietrza w systemach wentylacji i klimatyzacji, typowo w układach z nagrzewnicami wodnymi, gdzie istnieje ryzyko zamarzania spowodowane zimnym powietrzem napływającym z zewnątrz.

Czujnik wspiera realizację funkcji przeciwzamarzaniowych przez automatykę, np. wyłączenie wentylatorów, otwarcie zaworów grzania, zamknięcie przepustnic powietrza lub inne działania zapobiegające zamarznięciu.

Funkcje i działanie

Pomiar najniższej temperatury na kapilarze

• Kapilara wypełniona parą oraz membrana umożliwiają pomiar najniższej temperatury występującej wzdłuż kapilary (na odcinku min. 250 mm).
• Przy prawidłowym umieszczeniu czujnika za nagrzewnicą powietrza pomiar uwzględnia zróżnicowanie temperatury w przekroju kanału.
• Przemieszczenie membrany jest przetwarzane przez indukcyjny układ pomiarowy i wzmacniane elektronicznie do postaci sygnału napięciowego.

Podgrzewanie membrany (pewność wskazań minimum)

• W obudowie znajduje się element grzejny utrzymujący temperaturę membrany powyżej 15 °C, aby mierzona wzdłuż kapilary temperatura była temperaturą minimalną.
• Warunek utrzymania podgrzewania: temperatura otoczenia nie spada poniżej –15 °C.

Zachowanie w przypadku uszkodzenia / awarii

• W przypadku mechanicznego uszkodzenia kapilary lub nieszczelności układu membrany czujnik sygnalizuje 0 °C.
• To samo wskazanie (0 °C) występuje przy braku zasilania lub awarii jednego z głównych elementów elektronicznych.

Podłączenie elektryczne i okablowanie

• Zaciski: G – zasilanie 24 V AC (SELV), M – masa zasilania / masa pomiarowa, B – wyjście 0…11,5 V DC (0…15 °C).
• Dopuszczalna długość przewodów pomiarowych (B–M): do 300 m (miedź 1,5 mm²).
• Zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 10 A (char. B, C, D) wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Uwaga dot. poziomu sygnału: przy podłączeniu do regulatora sygnał na zacisku B może przekroczyć >10 V (np. ok. 11 V), co w niektórych regulatorach może wywołać stan błędu. Rozwiązaniem jest zastosowanie diody Zenera ograniczającej sygnał 0…10 V.
• Zaciski śrubowe: 2 × 1,5 mm² lub 1 × 2,5 mm².
• Wprowadzenie kabla: dławik kablowy M16 (przewody wprowadzane od dołu obudowy).

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 5 VA
• Pobór mocy przy temp. otoczenia > 10 °C (bez ogrzewania): 2,5 VA
• Zakres pomiarowy: 0…15 °C
• Stała czasowa: ok. 90 s (w nieruchomym powietrzu), < 40 s (w przepływającym powietrzu)
• Sygnał wyjściowy (B): 0…11,5 V DC (liniowy) dla 0…15 °C, maks. ±1 mA
• Kapilara: min. długość aktywna 250 mm; dopuszczalna temperatura kapilary maks. 110 °C
• Stopień ochrony: IP42 (wg EN 60529)
• Warunki pracy: –15…+60 °C; < 85% r.h. (wg IEC 721-3-3, klasa 3K5)
• Warunki składowania i transportu: –25…+65 °C; < 95% r.h. (wg IEC 721-3-2, klasa 2K3), warunki mechaniczne klasa 2M2
• Materiały: podstawa obudowy Wellamid 6600 HWC8 (RAL 7001 srebrno-szary), pokrywa PC Lexan 161R (przezroczysta), kapilara miedź
• Standard produktu: EN 60730-1
• Waga: ok. 0,32 kg

Montaż

• Miejsce montażu: po gorącej stronie nagrzewnicy powietrza.
• Montaż bezpośredni: przykręcić obudowę do ściany nagrzewnicy (2 otwory montażowe), wprowadzić kapilarę do kanału i zabezpieczyć gumowym przepustem.
• Montaż bezpośredni z pętlą testową: możliwe ukształtowanie pętli do sprawdzenia działania; metoda niezalecana, jeśli temperatura otoczenia pętli może spaść poniżej temperatury w kanale (czujnik zawsze podaje najniższą temperaturę z dowolnego miejsca kapilary).
• Montaż w kanale izolowanym: możliwy przy użyciu kołnierza montażowego (do izolacji do 70 mm); kapilarę ułożyć tak, aby wygięte odcinki obejmowały przekrój nagrzewnicy i mocować zaczepami z odstępem 40 mm.
• Uwaga: kapilary nie zginać pod ostrym kątem – promień zgięcia powinien być możliwie jak największy.
• Uruchomienie: czujnik nie wymaga nastaw; działanie można sprawdzić pętlą testową z mieszaniną lodu i wody.

Wchodzące w skład dostawy

• 1 × dławik kablowy M16
• 2 × wkręt wg DIN 7981-St 4,2 × 22 (do montażu bezpośredniego)
• 1 × gumowy przepust do wprowadzenia kapilary do kanału

Wyposażenie dodatkowe (opcjonalne)

• AQM63.0 – kołnierz montażowy z regulacją głębokości (do obudowy)
• AQM63.2 – zestaw montażowy kapilary (3 × zaczep kapilary, 3 × wspornik)

Podsumowanie

Siemens QAF63.2-J to czujnik przeciwzamarzaniowy z 2‑metrową aktywną kapilarą, zaprojektowany do precyzyjnego wykrywania najniższej temperatury w kanale powietrznym (0…15 °C). Zasilanie 24 V AC (SELV), liniowe wyjście napięciowe oraz przemyślana konstrukcja do montażu przy nagrzewnicach powietrza czynią go praktycznym elementem ochrony instalacji HVAC przed skutkami zamarzania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilane napięciem 24 V AC ±20% (SELV). Stosowany transformator musi być przeznaczony do niskiego napięcia bezpiecznego (SELV), dla 100% obciążenia i z odseparowanymi uzwojeniami.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przewody, bezpieczniki, przełączniki i uziemienie muszą być dobrane i wykonane zgodnie z lokalnymi przepisami. Zewnętrzne zabezpieczenie linii zasilającej powinno stanowić wyłącznik nadprądowy maks. 10 A o charakterystyce B, C lub D wg EN 60898 albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Urządzenie przeznaczone jest do stosowania po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, typowo za nagrzewnicą wodną narażoną na ryzyko zamarzania.
• Czujnik należy montować po gorącej stronie nagrzewnicy powietrza, zgodnie z zalecanym miejscem montażu wskazanym przez producenta.
• Kapilara czujnika jest aktywna na całej długości. Nie wolno jej zginać pod ostrym kątem ani zagniatać; promień gięcia powinien być możliwie jak największy.
• Kapilara nie może ocierać się o ścianki kanału. Podczas montażu należy zachować minimalny odstęp około 50 mm od ściany kanału oraz stosować odpowiednie elementy dystansowe i mocujące.
• W przypadku montażu z pętlą testową temperatura otoczenia pętli testowej musi być równa lub wyższa od temperatury w kanale. Czujnik zawsze reaguje na najniższą temperaturę występującą na dowolnym odcinku kapilary.
• Jeśli kapilara ulegnie uszkodzeniu mechanicznemu lub układ membrany stanie się nieszczelny, czujnik zasygnalizuje temperaturę 0 °C. Taki sam sygnał może wystąpić przy braku zasilania lub awarii jednego z głównych elementów elektronicznych.
• Przy podłączeniu sygnału wyjściowego do regulatora należy uwzględnić, że na zacisku B sygnał może przekroczyć 10 V. W niektórych regulatorach może to powodować stan błędu; producent zaleca zastosowanie diody Zenera ograniczającej sygnał do 0...10 V.
• Nieprawidłowe okablowanie lub wykonanie połączeń niezgodnie ze schematem instalacji może spowodować nieprawidłowe działanie urządzenia lub systemu.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednimi kanałami zbiórki.
