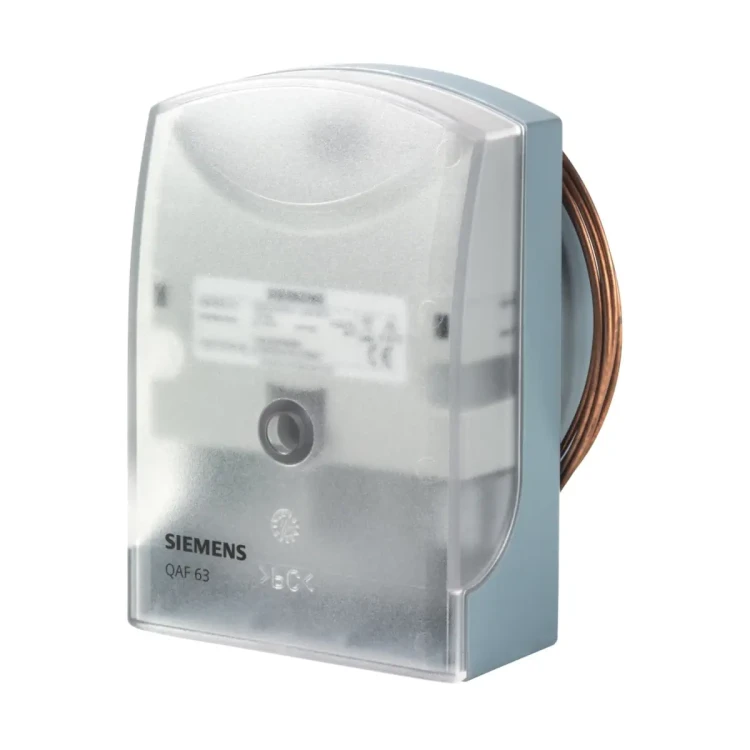

QAF63.6-J Czujnik przeciwzamrożeniowy, wyjście ciągłe 0..10 V, kapilara 6 m, IP42

QAF63.6-J to czujnik przeciwzamarzaniowy Siemens do stosowania po stronie powietrza w instalacjach wentylacji i klimatyzacji, wyposażony w aktywną kapilarę o długości 6 m. Czujnik mierzy najniższą temperaturę występującą wzdłuż kapilary (na odcinku co najmniej 250 mm) w zakresie 0…15 °C i udostępnia sygnał pomiarowy 0…10 V DC (z uwzględnieniem informacji, że sygnał może przekroczyć 10 V). Zasilanie realizowane jest z 24 V AC (SELV), co ułatwia integrację z automatyką HVAC w układach ochrony nagrzewnic przed zamarzaniem.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF63.6-J
• Nr magazynowy: S55700-P154
• Typ: czujnik przeciwzamarzaniowy (po stronie powietrza) z aktywną kapilarą
• Długość kapilary: 6 m
• Minimalna długość aktywna (pomiar najniższej temperatury): 250 mm
• Zakres pomiarowy: 0…15 °C
• Zasilanie: 24 V AC ±20% (SELV), 50/60 Hz
• Sygnał wyjściowy (zacisk B): liniowy 0…11,5 V DC dla 0…15 °C (maks. ±1 mA)
• Stopień ochrony obudowy: IP42
• Kapilara aktywna na całej długości – pomiar najniższej temperatury w kanale
• Wbudowany element grzejny membrany – utrzymuje temperaturę membrany powyżej 15 °C (o ile temp. otoczenia nie spadnie poniżej −15 °C)

Zastosowanie

QAF63.6-J przeznaczony jest do zastosowań po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, typowo przy nagrzewnicach wodnych, gdzie występuje ryzyko zamarzania spowodowane napływem zimnego powietrza z zewnątrz. Czujnik wykorzystywany jest w aplikacjach, w których układ regulacji ma realizować funkcje zapobiegające zamarznięciu, np.:

• wyłączenie wentylatorów,
• otwarcie zaworów grzania,
• zamknięcie przepustnic powietrza,
• inne funkcje ochronne zależne od automatyki.

Funkcje i działanie

Czujnik dokonuje pomiaru najniższej temperatury przy użyciu kapilary wypełnionej parą oraz membrany. Najniższa temperatura brana pod uwagę to ta, która występuje na długości kapilary co najmniej 250 mm. Jeśli czujnik jest prawidłowo umieszczony za nagrzewnicą powietrza, mierzy on najniższą temperaturę powietrza nawet przy zróżnicowaniu temperatur w przekroju kanału.

• Ciśnienie par w kapilarze powoduje przemieszczenie membrany.
• Indukcyjny układ pomiarowy przetwarza to przemieszczenie na sygnał elektryczny.
• Sygnał jest wzmacniany elektronicznie i dostępny na wyjściu jako sygnał pomiarowy (zacisk B).

Podgrzewanie membrany

Aby temperatura mierzona wzdłuż kapilary była temperaturą najniższą, temperatura membrany wewnątrz obudowy musi być zawsze wyższa od temperatury kapilary. Zapewnia to element grzejny umieszczony w obudowie, który utrzymuje temperaturę membrany powyżej 15 °C tak długo, jak długo temperatura otoczenia nie spadnie poniżej −15 °C.

Zachowanie w przypadku uszkodzenia / awarii

• Jeśli kapilara ulegnie uszkodzeniu mechanicznemu lub w układzie membrany wystąpi nieszczelność, czujnik zasygnalizuje temperaturę 0 °C.
• To samo następuje w przypadku braku zasilania lub awarii jednego z głównych elementów elektronicznych.

Montaż

Miejsce montażu: po gorącej stronie nagrzewnicy powietrza.

• Montaż bezpośredni: przykręcić obudowę do ściany nagrzewnicy (dwa otwory montażowe), wprowadzić kapilarę do kanału i zabezpieczyć gumowym przepustem.
• Montaż bezpośredni z pętlą testową: ukształtować kapilarę w pętlę testową do sprawdzenia działania i wprowadzić do kanału; nie jest zalecany, jeśli temperatura otoczenia pętli mogłaby spaść poniżej temperatury w miejscu pomiaru (sygnał odpowiada zawsze najniższej temperaturze na kapilarze).
• Montaż z kołnierzem montażowym: stosowany dla kanałów z izolacją o grubości do 70 mm; kapilarę należy ukształtować tak, aby wygięte odcinki były rozmieszczone w całym przekroju nagrzewnicy i mocować z zachowaniem odstępu 40 mm (z użyciem zestawu montażowego kapilary).
• Wskazówka: kapilara nie może być zginana pod ostrym kątem – promień zgięcia powinien być możliwie jak największy.

Podłączenie elektryczne

• G: napięcie zasilania (SELV) 24 V AC
• M: masa zasilania, masa pomiarowa
• B: sygnał wyjściowy 0…11,5 V DC dla 0…15 °C

Uwaga: jeśli zacisk B jest podłączony do regulatora, sygnał może przekroczyć 10 V (np. ok. 11 V), co może powodować stan błędu w niektórych regulatorach. Jako środek zaradczy można zastosować diodę Zenera do ograniczenia sygnału 0…10 V.

Uruchomienie i test

• Czujnik przeciwzamarzaniowy nie wymaga żadnych nastaw.
• Sprawdzenie działania można wykonać przy pomocy pętli testowej z użyciem mieszaniny lodu i wody.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 5 VA
• Pobór mocy w temp. otoczenia > 10 °C (bez ogrzewania): 2,5 VA
• Zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 10 A (char. B, C, D) wg EN 60898 lub zasilacz z ograniczeniem prądu do maks. 10 A
• Dopuszczalna długość kabla (zaciski B–M), Cu 1,5 mm²: 300 m
• Zakres pomiarowy: 0…15 °C
• Stała czasowa: ok. 90 s (w nieruchomym powietrzu), < 40 s (w przepływającym powietrzu)
• Sygnał wyjściowy (zacisk B): 0…11,5 V DC dla 0…15 °C, maks. ±1 mA
• Kapilara: min. długość aktywna 250 mm, dopuszczalna temperatura kapilary maks. 110 °C
• Stopień ochrony: IP42
• Klasa bezpieczeństwa: III
• Zaciski: śrubowe do 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie kabla: dławik kablowy M16
• Warunki pracy: −15…+60 °C, < 85% r.h. (wg IEC 721-3-3, klasa 3K5)
• Składowanie i transport: −25…+65 °C, < 95% r.h. (wg IEC 721-3-2, klasa 2K3), warunki mechaniczne klasa 2M2
• Materiały: podstawa obudowy Wellamid 6600 HWC8 (RAL 7001, srebrno-szary), pokrywa PC Lexan 161R (przezroczysta), kapilara miedź
• Standard produktu: EN 60730-1
• Waga: ok. 0,39 kg

Zawartość dostawy i wyposażenie dodatkowe

Wchodzące w skład dostawy

• 1 × dławik kablowy M16
• 2 × wkręt wg DIN 7981-St 4,2 × 22 do montażu bezpośredniego
• 1 × gumowy przepust do wprowadzenia kapilary do kanału

Wyposażenie dodatkowe (zamawiane oddzielnie)

• AQM63.0 (BPZ:AQM63.0) – kołnierz montażowy z regulacją głębokości, do obudowy
• AQM63.2 (BPZ:AQM63.2) – zestaw montażowy kapilary (3 × zaczep kapilary, 3 × wspornik); QAF63.6-J wymaga 2 sztuk AQM63.2

Podsumowanie

Siemens QAF63.6-J to czujnik przeciwzamarzaniowy z 6-metrową, aktywną kapilarą, przeznaczony do ochrony nagrzewnic i układów wentylacyjno-klimatyzacyjnych przed zamarzaniem po stronie powietrza. Pomiar najniższej temperatury wzdłuż kapilary, zasilanie 24 V AC (SELV) oraz liniowy sygnał wyjściowy do systemów automatyki HVAC czynią go praktycznym elementem zabezpieczeń w centralach i kanałach powietrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAF63.6-J posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami oraz właściwymi kanałami zbiórki.
• Czujnik jest przeznaczony do zasilania napięciem 24 V AC ±20% (SELV), 50/60 Hz. Stosować wyłącznie transformator przeznaczony do bezpiecznego niskiego napięcia SELV, z odseparowanymi uzwojeniami i odpowiedni do 100% obciążenia.
• Instalację elektryczną należy wykonać zgodnie ze schematem połączeń oraz lokalnymi przepisami bezpieczeństwa. Bezpieczniki, przełączniki, przewody i uziemienie muszą być zgodne z lokalnymi wymaganiami.
• Przewód zasilający powinien być zabezpieczony zewnętrznie wyłącznikiem nadprądowym maks. 10 A o charakterystyce B, C lub D według EN 60898 albo zasilaczem z ograniczeniem prądu do maks. 10 A.
• Dopuszczalna długość kabla miedzianego dla połączenia pomiarowego (zaciski B–M) wynosi 300 m przy przekroju 1,5 mm². Przekroczenie dopuszczalnej długości przewodów może wpływać na poprawność działania urządzenia.
• Urządzenie należy montować po gorącej stronie nagrzewnicy powietrza, za pierwszą wodną nagrzewnicą narażoną na zamarzanie, zgodnie z dokumentacją montażową producenta.
• Kapilara pomiarowa nie może ocierać o ściany kanału i musi być prowadzona z zachowaniem odstępu około 50 mm od ściany kanału. Należy stosować odpowiednie elementy dystansowe i montażowe.
• Kapilary nie wolno zginać pod ostrym kątem ani załamywać. Promień gięcia powinien być możliwie jak największy. Uszkodzenie mechaniczne kapilary lub nieszczelność układu membrany powodują nieprawidłowy stan sygnału odpowiadający temperaturze 0 °C.
• Dopuszczalna temperatura kapilary wynosi maks. 110 °C. Przekroczenie tej wartości może spowodować uszkodzenie produktu.
• Obudowę otwierać wyłącznie w zakresie wymaganym do podłączenia i montażu, zgodnie z instrukcją producenta. Zaciski przyłączeniowe są dostępne po zdjęciu pokrywy.
• Produkt ma stopień ochrony IP42, dlatego należy stosować go wyłącznie w warunkach zgodnych z dokumentacją producenta. Warunki pracy: temperatura otoczenia od -15 do +60 °C, wilgotność poniżej 85% r.h.
• W przypadku stosowania pętli testowej temperatura w miejscu pętli nie może być niższa niż temperatura w kanale. Czujnik zawsze reaguje na najniższą temperaturę występującą na długości kapilary.
• Na wyjściu sygnałowym zacisku B sygnał może przekroczyć 10 V (do ok. 11,5 V DC). Przy podłączeniu do regulatorów wymagających zakresu 0...10 V należy zastosować odpowiednie zabezpieczenie sygnału zgodnie z dokumentacją producenta, np. diodę Zenera.
• W razie braku zasilania lub awarii głównych elementów elektronicznych czujnik sygnalizuje stan odpowiadający temperaturze 0 °C, co należy uwzględnić przy projektowaniu i diagnostyce instalacji.
