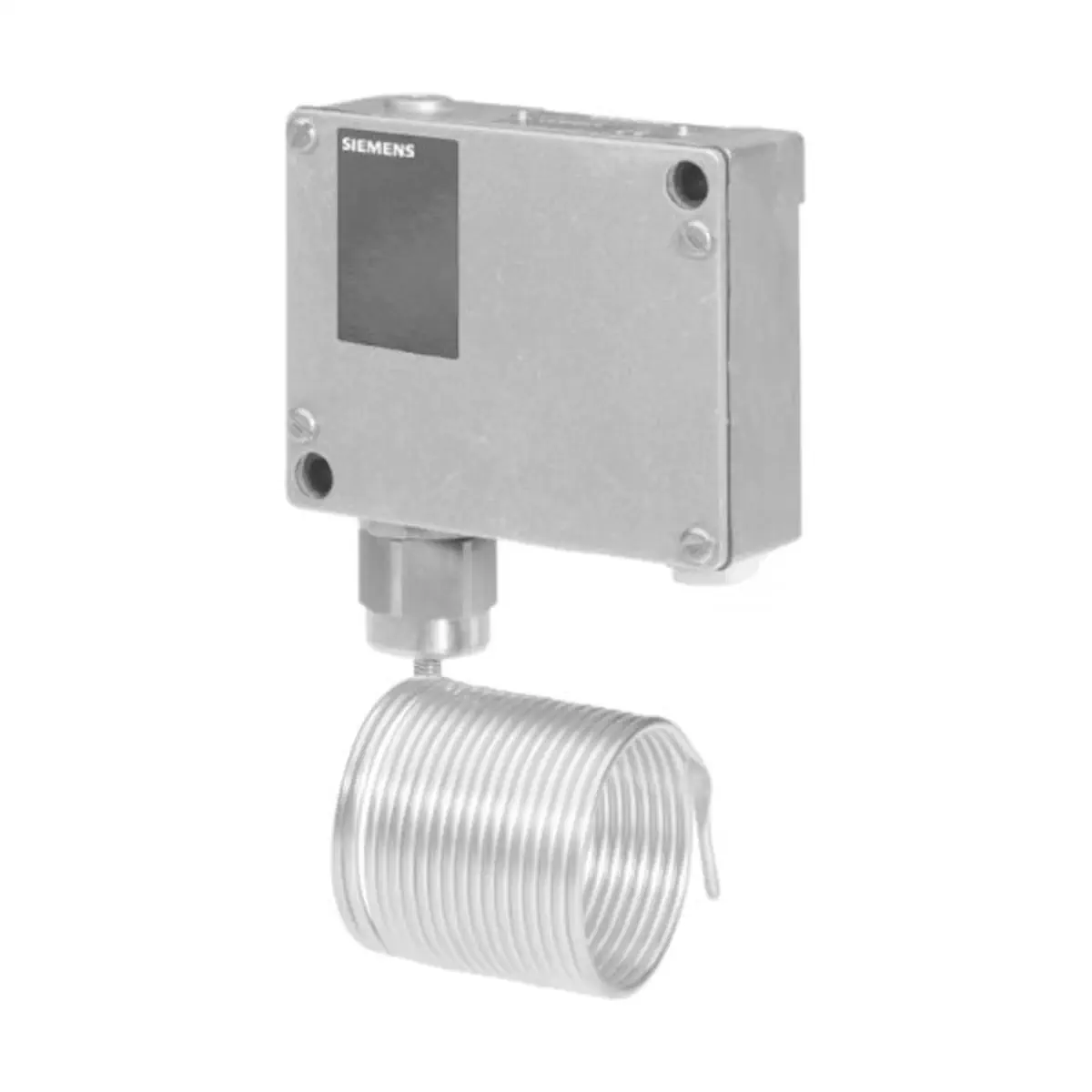

QAF81.6 Termostat przeciwzamrożeniowy 2-stawny, kapilara 6 [m], IP54 (IP65)

Siemens QAF81.6 to mechaniczny termostat przeciwzamarzaniowy powietrza z kapilarą o długości 6 m, przeznaczony do monitorowania temperatury nagrzewnic po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Dzięki małej histerezie, bardzo dobrej powtarzalności oraz możliwości nastawy wartości zadanej w zakresie −5…+15 °C, termostat skutecznie zabezpiecza nagrzewnice przed zamarzaniem, inicjując odpowiednie działania ochronne w automatyce HVAC. Odporna obudowa z odlewanego aluminium oraz stopień ochrony IP54 (z opcjonalnym dławikiem do IP65) umożliwiają stosowanie urządzenia w wymagających warunkach pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF81.6
• Typ urządzenia: mechaniczny termostat przeciwzamarzaniowy powietrza z kapilarą
• Zastosowanie: ochrona nagrzewnic po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych przed zamarzaniem
• Długość kapilary: 6 m (czujnik liniowy na całej długości)
• Czułość: reaguje na spadek temperatury na dowolnym odcinku ok. 30 cm kapilary
• Zakres nastaw wartości zadanej: −5…+15 °C (23…59 °F)
• Nastawa fabryczna: 5 °C (41 °F)
• Histereza przełączania: ok. 2 ±1 °C (3,6 ±1,8 °F) – mała histereza, stabilna praca
• Powtarzalność: ±0,5 °C (±0,9 °F)
• Reset: automatyczny po wzroście temperatury powyżej nastawy
• Rodzaj styku: jednostykowy, przełączający (SPDT)
• Obciążalność styków: do 250 V AC, 15(1,2) A / 30 V DC, 15(1,5) A
• Stopień ochrony obudowy: IP54 wg EN 60529; z dławikiem M20×1,5 – IP65 (dławik nie jest dostarczany standardowo)
• Obudowa: odlew aluminiowy, ze zdejmowaną pokrywą
• Medium: powietrze
• Pozycja montażu: dowolna
• Połączenie elektryczne: zaciski śrubowe do przewodów 1,5 mm², przepust gwintowany M20×1,5
• Klasa bezpieczeństwa: I wg EN 60730-1
• Waga (z opakowaniem): ok. 0,9 kg
• Wyposażenie w standardzie: 6 zaczepów montażowych kapilary FK-TZ1

Zastosowanie

Termostat przeciwzamarzaniowy QAF81.6 jest przeznaczony do:

• monitorowania temperatury nagrzewnic po stronie powietrza w centralach wentylacyjnych i klimatyzacyjnych,
• zapobiegania uszkodzeniom nagrzewnic wskutek zamarzania czynnika w wymienniku,
• stosowania w kanałach powietrza za nagrzewnicą (lub – w przypadku obecności chłodnicy – przed chłodnicą),
• zabezpieczania dużych nagrzewnic – z możliwością użycia kilku termostatów połączonych szeregowo, aby pokryć cały przekrój.

Termostat QAF81.6 może inicjować typowe działania ochronne w systemach HVAC, takie jak:

• zatrzymanie wentylatora nawiewnego,
• zamknięcie przepustnic powietrza zewnętrznego,
• pełne otwarcie (100%) zaworu nagrzewnicy,
• uruchomienie pompy nagrzewnicy,
• wyłączenie agregatu chłodniczego (skraplacza) oraz nawilżacza,
• aktywacja alarmu wizualnego i/lub dźwiękowego.

Funkcje i działanie

Detekcja zamarzania na całej długości kapilary

• Czujnik QAF81.6 stanowi miedziana kapilara wypełniona gazem R134a, połączona z membraną i mikroprzełącznikiem.
• Temperatura jest mierzona na całej długości kapilary, a termostat reaguje, gdy na dowolnym odcinku ok. 30 cm temperatura spadnie poniżej ustawionej wartości zadanej.
• Mała histereza ok. 2 ±1 °C oraz powtarzalność ±0,5 °C zapewniają precyzyjne i powtarzalne przełączanie.

Automatyczny reset

• Po spadku temperatury poniżej nastawy styki przełączają się, uruchamiając funkcje ochronne (alarm zamarzania).
• Gdy temperatura ponownie wzrośnie powyżej wartości zadanej, termostat QAF81.6 resetuje się automatycznie, przywracając stan normalnej pracy instalacji.

Styk przełączający o wysokiej obciążalności

• Jednostykowy styk przełączający (SPDT) pozwala na elastyczne włączenie termostatu w obwody sterujące.
• Obciążalność styków do 250 V AC, 15(1,2) A lub 30 V DC, 15(1,5) A umożliwia bezpośrednie sterowanie wieloma elementami automatyki (np. styczniki, przekaźniki, regulatory).

Budowa

• Obudowa: wytrzymały odlew aluminiowy ze zdejmowaną pokrywą, zapewniający wysoką odporność mechaniczną.
• Nastawnik wartości zadanej: mechaniczny, ze skalą w °C i °F; śrubę nastawczą można zablokować przed zmianą nastawy.
• Mikroprzełącznik: jednostykowy, przełączający, sprzężony mechanicznie z membraną czujnika.
• Czujnik: miedziana kapilara oraz miedziana obudowa mieszka, wypełnione gazem R134a.
• Styki: wykonane ze srebra (Ag) dla zapewnienia niezawodnego kontaktu.
• Kapilara: długość 6 m, średnica ok. 3 mm, czujnik liniowy wzdłuż całej długości.
• Wyposażenie montażowe: 6 zaczepów kapilary FK-TZ1 ułatwiających równomierne prowadzenie czujnika za nagrzewnicą.

Wskazówki montażowe i eksploatacyjne

• Lokalizacja: obudowę termostatu zaleca się montować na wysuwanym bloku nagrzewnicy, bezpośrednio w strumieniu powietrza za nagrzewnicą.
• Temperatura obudowy: temperatura otoczenia obudowy (z pętlą testową) powinna być o co najmniej 2 °C wyższa od nastawionej wartości zadanej; jeśli to niemożliwe (np. na zewnątrz budynku), obudowę i pętlę testową należy umieścić wewnątrz urządzenia nawiewnego.
• Ułożenie kapilary: za nagrzewnicą (a jeśli przed nią jest chłodnica – przed chłodnicą), ukośnie względem rur wymiennika, w odległości ok. 5 cm, tak aby równomiernie pokryć cały przekrój strumienia powietrza.
• Pętla testowa: zaleca się wykonanie pętli kapilary o długości ok. 20 cm bezpośrednio pod obudową i pozostawienie jej na zewnątrz kanału – umożliwia to łatwe testowanie działania.
• Ochrona kapilary: przy przejściach przez metalowe ścianki stosować przepusty lub podobne elementy ochronne; minimalny promień gięcia kapilary wynosi 20 mm.
• Mocowanie kapilary: wykorzystanie zaczepów FK-TZ1 (w zestawie) lub dodatkowych AQM63.3 znacznie ułatwia montaż.
• Nastawa: po zdjęciu pokrywy i odblokowaniu śruby blokującej wartość zadaną ustawia się wkrętakiem według skali.
• Symulacja zamarzania: działanie termostatu można sprawdzić, zanurzając pętlę testową w naczyniu z wodą z lodem.
• Konserwacja: QAF81.6 jest urządzeniem bezobsługowym; nie wymaga okresowej regulacji ani serwisowania.

Dane techniczne

• Zakres nastaw wartości zadanej: −5...+15 °C (23...59 °F)
• Nastawa fabryczna: 5 °C (41 °F)
• Histereza przełączania (SD): 2 ±1 °C (3,6 ±1,8 °F)
• Powtarzalność: ±0,5 °C (±0,9 °F)
• Czułość kapilary: na długości ok. 0,3 m (reakcja na spadek temperatury na dowolnym 30‑centymetrowym odcinku)
• Długość kapilary: 6 m
• Rodzaj styku: jednostykowy, przełączający (SPDT)
• Obciążalność styku: 250 V AC, 15(1,2) A; 30 V DC, 15(1,5) A
• Mechanizm resetu: automatyczny
• Zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898
• Dopuszczalne czynniki: powietrze
• Pozycja montażu: dowolna
• Połączenie elektryczne: zaciski śrubowe do przewodów 1,5 mm²
• Doprowadzenie przewodu: gwintowane M20×1,5 (możliwość montażu dławika kablowego IP65 – nie w zestawie)
• Klasa bezpieczeństwa: I wg EN 60730-1
• Stopień ochrony obudowy: IP54 wg EN 60529; z dławikiem M20×1,5 – IP65 wg EN 60529
• Standard produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Maks. temperatura pracy otoczenia: 70 °C (158 °F)
• Minimalna temperatura pracy: zgodnie z zaleceniami montażowymi – temp. obudowy co najmniej o 2 °C wyższa od nastawy
• Temperatura składowania: −30...+70 °C (−22...+158 °F)
• Granica uszkodzenia (tsmax): 140 °C (284 °F)
• Materiały: obudowa – odlew aluminiowy; obudowa mieszka i kapilara – miedź; zawartość kapilary – freon R134a; styki – srebro (Ag)
• Waga (z opakowaniem): ok. 0,9 kg

Montaż i podłączenie elektryczne

• Montaż: bezpośrednio na konstrukcji nagrzewnicy lub w obudowie centrali, z kapilarą prowadzoną za nagrzewnicą zgodnie z zaleceniami producenta.
• Prowadzenie przewodu: przez przepust gwintowany M20×1,5; dla uzyskania IP65 należy zastosować odpowiedni dławik kablowy (nie jest w komplecie).
• Zaciski: śrubowe, do przewodów o przekroju 1,5 mm².
• Styki:
  • para zacisków 1–2 – wykorzystywana do sygnalizacji alarmu zamarzania lub zwarcia czujnika,
  • para zacisków 1–4 – odpowiada za stan normalnej pracy.

Podsumowanie

Siemens QAF81.6 to solidny, mechaniczny termostat przeciwzamarzaniowy z 6‑metrową kapilarą, małą histerezą i automatycznym resetem, przeznaczony do niezawodnej ochrony nagrzewnic w systemach wentylacyjnych i klimatyzacyjnych. Odporna obudowa aluminiowa, wysoki stopień ochrony IP54 (z możliwością uzyskania IP65), duża obciążalność styków oraz możliwość precyzyjnej nastawy w zakresie −5…+15 °C sprawiają, że QAF81.6 jest sprawdzonym rozwiązaniem do realizacji funkcji przeciwzamarzaniowych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie, nastawę i uruchomienie należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone do monitorowania temperatury powietrza po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, do ochrony nagrzewnic przed zamarzaniem. Stosować wyłącznie do dopuszczalnego czynnika: powietrza.
• Przed doborem i podłączeniem należy uwzględnić parametry elektryczne urządzenia i styków. Nie przekraczać obciążalności styku: 250 V AC, 15(1,2) A lub 30 V DC, 15(1,5) A. Zewnętrzne zabezpieczenie linii zasilającej musi stanowić bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898.
• Urządzenie należy montować zgodnie z właściwym schematem połączeń. Zaciski 1–2 odpowiadają za alarm zamarzania / zwarcie w czujniku, a zaciski 1–4 za pracę normalną.
• Termostat należy montować za nagrzewnicą, a jeżeli przed nagrzewnicą znajduje się chłodnica – przed chłodnicą. Kapilarę należy układać ukośnie względem przewodów wymiennika ciepła, w odległości około 5 cm, tak aby równomiernie pokrywała cały przekrój.
• Temperatura otoczenia obudowy termostatu oraz pętli testowej musi być wyższa od nastawionej wartości zadanej o co najmniej 2 °C. Jeżeli nie jest to możliwe, obudowę i pętlę testową należy zainstalować wewnątrz urządzenia nawiewnego.
• Kapilarę należy chronić przed uszkodzeniem mechanicznym. W miejscach przejścia przez metalowe ścianki należy stosować przepusty lub podobne zabezpieczenia. Promień zgięcia kapilary nie może być mniejszy niż 20 mm.
• Urządzenie ma stopień ochrony IP54. Stopień IP65 można uzyskać wyłącznie po zastosowaniu odpowiedniego dławika kablowego M20x1,5; dławik nie jest dostarczany standardowo.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach temperaturowych. Maksymalna temperatura pracy wynosi 70 °C, temperatura składowania od −30 do +70 °C, a granica uszkodzenia wynosi 140 °C.
• QAF81.6 jest wyposażony w automatyczny reset. Po wzroście temperatury powyżej wartości zadanej urządzenie samoczynnie kasuje stan alarmowy, co należy uwzględnić w działaniu instalacji zabezpieczanej przed zamarzaniem.
• Kapilara urządzenia jest wypełniona gazem R134a. Nie uszkadzać, nie zgniatać i nie przecinać kapilary.
