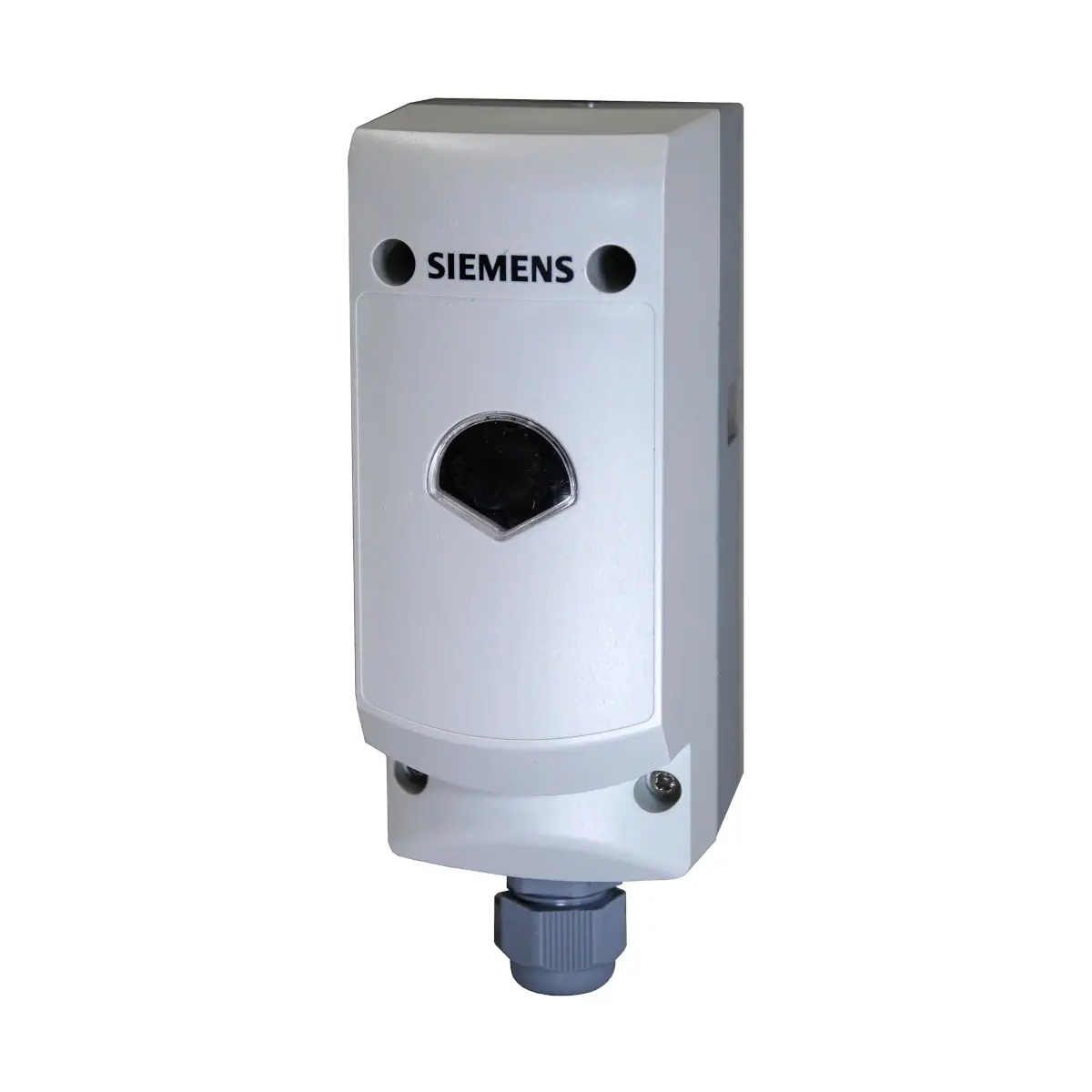

RAK-TW.5010S-H Termostat przeciwzamrożeniowy, -10..+50 [°C], kapilara 1600 [mm], opaska zaciskowa

RAK-TW.5010S-H to elektromechaniczny termostat przeciwzamarzaniowy / ogranicznik temperatury z kapilarnym elementem pomiarowym, wyposażony w 2-stawny mikroprzełącznik ze stykiem przełączającym (SPDT). Umożliwia nastawę temperatury w zakresie -10…50 °C (wkrętakiem), zapewniając niezawodną ochronę przed zamarzaniem w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Model ten posiada stopień ochrony IP43, wbudowane okienko do kontroli nastawy oraz zaciski wtykowe „Push In” dla szybkiego podłączenia.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.5010S-H
• Typ urządzenia: elektromechaniczny termostat przeciwzamarzaniowy / ogranicznik temperatury (TW) z kapilarnym czujnikiem
• Funkcja: 2-stawna kontrola temperatury przeciwzamarzaniowej, mikroprzełącznik ze stykiem przełączającym (SPDT)
• Zakres nastaw temperatury: -10…50 °C (nastawa wkrętakiem)
• Termiczna histereza przełączania: ok. 5 K (w zależności od zakresu)
• Element pomiarowy: kapilarny, Ø 6,5 mm × 78 mm, długość kapilary 1600 mm, minimalny promień zgięcia R_min = 5 mm
• Obciążalność styków (24…250 V AC):
  – styki 1–2: 0,1…16 (2,5) A
  – styki 1–3: 0,1…6 (2,5) A
• Trwałość mechanizmu: min. 100 000 cykli przełączeń przy obciążeniu nominalnym
• Bezpiecznik zewnętrzny: 16 A
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień zanieczyszczeń: 2 wg EN 60730
• Regulowane czynniki: woda, powietrze, olej
• Stała czasowa (DIN EN 14597): woda < 45 s, olej < 60 s, powietrze < 120 s
• Obudowa: tworzywo PC (poliwęglan), odporne na ogień, promieniowanie UV oraz działanie czynników chemicznych i biologicznych
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Dławik kablowy: M16 × 1,5 mm
• Zaciski: wtykowe „Push In” dla przewodów 0,75…2,5 mm² (6 zacisków roboczych + zaciski uziemienia)
• Masa zestawu standardowego: ok. 0,35 kg

Zastosowanie

Termostat RAK-TW.5010S-H przeznaczony jest do ochrony przed zamarzaniem oraz ograniczania temperatury w:

• źródłach ciepła,
• ogólnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
• układach, w których regulowane są: woda, powietrze lub olej.

Umożliwia on bezpośrednie sterowanie urządzeniami wykonawczymi (np. pompami, siłownikami, sygnalizacją), w granicach obciążalności styków, w celu zapobiegania spadkowi temperatury medium poniżej nastawionej wartości.

Funkcje i działanie

Przełączanie przeciwzamarzaniowe (2-stawne)

• Termostat wyposażony jest w styk przełączający (SPDT) pomiędzy zaciskami 1–2–3.
• Przy spadku temperatury medium do nastawionej wartości (temperatura wyłączenia – funkcja ochrony przeciwzamarzaniowej) styk 1–3 przełącza się na 1–2.
• Po ponownym wzroście temperatury o wartość strefy nieczułości (histerezy) styk termostatu powraca do stanu 1–3.
• Termiczna histereza przełączania wynosi ok. 5 K (w zależności od zakresu nastawy), co zapobiega częstemu przełączaniu przy niewielkich wahaniach temperatury.

Kapilarny element pomiarowy

• Element pomiarowy stanowi kapilara z czujnikiem o wymiarach Ø 6,5 mm × 78 mm.
• Długość kapilary: 1600 mm – pozwala na elastyczne umieszczenie czujnika w optymalnym punkcie pomiarowym.
• Minimalny promień zgięcia: 5 mm – należy go przestrzegać, aby nie uszkodzić kapilary.

Nastawa temperatury i kontrola

• Zakres nastaw: -10…50 °C.
• Nastawa realizowana jest wkrętakiem, bezpośrednio na skali mechanizmu.
• Nastawioną wartość temperatury można sprawdzić przez okienko kontrolne w pokrywie obudowy, bez konieczności jej zdejmowania.
• Temperatura kalibracji wynosi 30 °C, a odchyłka produkcyjna dla modelu RAK-TW.5010S-H wynosi ±3 °C.

Budowa i materiały

• Podstawa termostatu: wzmocnione tworzywo PC (poliwęglan), przystosowane do:
  • montażu przylgowego na rurze,
  • montażu z osłoną zanurzeniową,
  • montażu na ścianie.
• Pokrywa obudowy: PC (poliwęglan) z wbudowanym okienkiem kontrolnym do odczytu nastawy.
• Element pomiarowy i kapilara: miedź.
• Membrana: stal nierdzewna.
• Tworzywo PC: szczególnie odporne na ogień, promieniowanie ultrafioletowe, wysoką temperaturę oraz działanie czynników chemicznych i biologicznych.
• Dławik kablowy: M16 × 1,5 mm – w obudowie.
• Obudowa mechanizmu przełączającego: tworzywo sztuczne.

Montaż

• Trzy sposoby montażu:
  • Na rurze: montaż przylgowy podstawy na rurze; kapilara powinna przylegać do powierzchni rury na całej długości (opaska zaciskowa powinna być dobrze dociśnięta).
  • Na kanale wentylacyjnym: montaż z perforowaną osłoną ALT-AB200 (zamawianą oddzielnie, wg kart katalogowych N1193 i N1194); najpierw montuje się osłonę na ściance kanału, następnie wprowadza kapilarę i mocuje podstawę termostatu do osłony.
  • Na ścianie: po przygotowaniu otworu montażowego w podstawie i wyprowadzeniu kapilary na wymaganą długość, element pomiarowy umieszcza się w osłonie perforowanej i zabezpiecza spinką (wyposażenie montażowe), a następnie mocuje podstawę do ściany.
• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby możliwe było odczytanie nastawy, zmiana nastawy oraz ewentualna wymiana urządzenia.
• Maksymalna temperatura: 135 °C (wg danych katalogowych).
• Nastawę temperatury ograniczenia powinien wykonywać wykwalifikowany personel.

Podłączenie elektryczne i okablowanie

• Napięcie nominalne styków: 24…250 V AC.
• Maksymalne napięcie pracy: 250 V AC.
• Zaciski: wtykowe typu „Push In” (opatentowana technika połączeń Weidmüller), umożliwiające szybkie podłączanie:
  • zaciski robocze: 6 × 0,75…2,5 mm²,
  • zaciski uziemienia: 2 × 0,75…2,5 mm².
• Prąd nominalny (IM):
  • styki 1–2: 0,1…16 (2,5) A,
  • styki 1–3: 0,1…6 (2,5) A.
• Zewnętrzny bezpiecznik: 16 A.
• Uziemienie: musi być wykonane zgodnie z obowiązującymi przepisami.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń i odpowiednimi normami; przed otwarciem obudowy należy odłączyć termostat od napięcia.
• Zaciski przystosowane są do przewodów z końcówkami (np. tulejkami) oraz do zewnętrznego elastycznego kabla przyłączeniowego.

Warunki pracy i środowiska

• Klasa klimatyczna pracy: 3K5 wg IEC 60721-3-3.
• Maks. temperatura kapilary w pracy: temperatura wyłączenia + 25 K.
• Temperatura otoczenia obudowy (praca): maks. 80 °C (T80).
• Wilgotność w pracy: < 95% r.h.
• Środowisko mechaniczne (praca): klasa 3M2 wg IEC 60721-3-3.
• Składowanie i transport: klasa 2K3 wg IEC 60721-3-2, temperatura otoczenia -25…+70 °C, wilgotność < 95% r.h.
• Ochrona przed zakłóceniami radiowymi: klasa N ≤ 5 wg EN 55014.
• Standardy produktu: EN 60730-x, DIN EN 14597 (TW1197).

Zgodność środowiskowa i utylizacja

• Produkt spełnia wymagania Dyrektywy Europejskiej 2012/19/EU dotyczącej zużytego sprzętu elektronicznego (WEEE) i nie może być utylizowany z odpadami komunalnymi.
• Urządzenie należy przekazywać do dedykowanych punktów zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z przepisami lokalnymi.
• Deklaracja środowiskowa produktu CE1E1186 zawiera m.in. informacje o zgodności z RoHS, składzie materiałowym, opakowaniu, wpływie na środowisko i utylizacji.

Podsumowanie

Siemens RAK-TW.5010S-H to wytrzymały, elektromechaniczny termostat przeciwzamarzaniowy z kapilarnym elementem pomiarowym i 2-stawnym stykiem przełączającym SPDT. Zakres nastaw -10…50 °C, wysoka obciążalność styków (do 16 A / 250 V AC), czasowe charakterystyki zgodne z DIN EN 14597, elastyczne możliwości montażu (na rurze, kanale lub ścianie) oraz szybkie, wtykowe zaciski „Push In” sprawiają, że jest to niezawodne rozwiązanie do ochrony przed zamarzaniem w szerokim zakresie zastosowań HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RAK-TW.5010S-H posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, nastawę temperatury ograniczenia, podłączenie elektryczne i uruchomienie może wykonywać wyłącznie wykwalifikowany personel lub instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie elektryczne niskonapięciowe. Przed otwarciem obudowy, montażem, podłączeniem lub pracami serwisowymi należy odłączyć termostat od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Urządzenie przeznaczone jest do pracy przy napięciu 24...250 V AC. Należy stosować odpowiednią izolację przewodów dla danego napięcia nominalnego oraz zewnętrzny bezpiecznik 16 A zgodnie z dokumentacją.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Przewód ochronny należy podłączyć prawidłowo i zgodnie z wymaganiami instalacyjnymi.
• Nie należy otwierać ani ingerować w urządzenie pod napięciem. Otwieranie obudowy i dostęp do zacisków wolno wykonywać wyłącznie po odłączeniu zasilania.
• Termostat należy montować wyłącznie w sposób przewidziany przez producenta: na rurze, na ścianie z elementem pomiarowym w osłonie ochronnej lub na kanale z osłoną perforowaną, zgodnie z instrukcją montażu.
• W przypadku montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Podczas montażu kapilary należy zachować minimalny promień gięcia R min. = 5 mm. Zbyt mocne zagięcie może uszkodzić element pomiarowy i spowodować nieprawidłową pracę urządzenia.
• Urządzenie należy instalować w suchym i niezapylonym otoczeniu oraz zapewnić co najmniej 250 mm wolnej przestrzeni umożliwiającej odczyt nastawy, otwieranie obudowy oraz demontaż lub montaż.
• Produkt w wykonaniu RAK-TW.5010S-H posiada stopień ochrony IP43. Należy stosować go wyłącznie w warunkach odpowiadających temu stopniowi ochrony.
• Nie należy przekraczać dopuszczalnych warunków pracy urządzenia, w szczególności maksymalnej temperatury kapilary, temperatury otoczenia obudowy oraz dopuszczalnej wilgotności, zgodnie z dokumentacją producenta.
