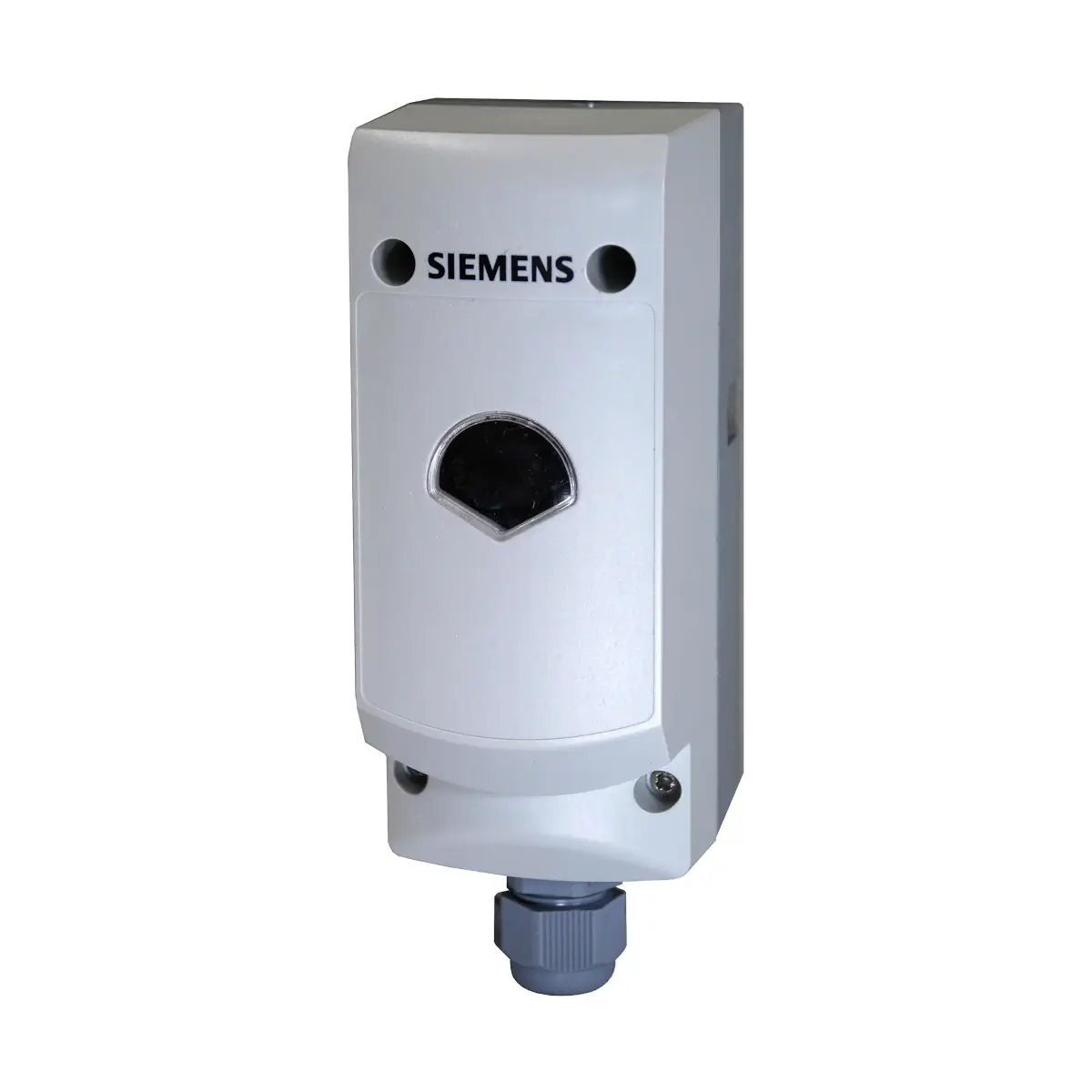

RAK-TW.5000HS Termostat przeciwzamrożeniowy, 5..65 [°C], kapilara 1600 [mm], opaska zaciskowa, IP65

RAK-TW.5000HS to elektromechaniczny termostat przeciwzamarzaniowy / ogranicznik temperatury firmy Siemens, przeznaczony do 2-stawnej kontroli temperatury w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyposażony w kapilarny element pomiarowy o długości 1600 mm, regulację w zakresie 5…65 °C oraz szczelną obudowę o stopniu ochrony IP65, zapewnia niezawodną ochronę przed zamarzaniem w wymagających warunkach pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.5000HS
• Typ urządzenia: elektromechaniczny termostat przeciwzamarzaniowy (ogranicznik temperatury) z czujnikiem kapilarnym
• Funkcja: 2-stawna ochrona przeciwzamarzaniowa z jednym stykiem przełącznym (SPDT – 1-2 / 1-3)
• Zakres nastaw temperatury: 5…65 °C, nastawa wkrętakiem, wartość widoczna przez okienko kontrolne w pokrywie
• Długość kapilary: 1600 mm (element pomiarowy Ø 6,5 mm x 78 mm)
• Stopień ochrony obudowy: IP65 wg EN 60529
• Obciążalność styków 1–2: 0,1…16 (2,5) A, 24…250 V AC
• Obciążalność styków 1–3: 0,1…6 (2,5) A, 24…250 V AC
• Termiczna histereza przełączania: ok. 5 K (zależnie od zakresu)
• Czas reakcji (stała czasowa wg DIN EN 14597): <45 s dla wody, <60 s dla oleju, <120 s dla powietrza
• Montaż: na rurze (opaska zaciskowa do rur do ∅100 mm w zestawie), na kanale w osłonie perforowanej lub na ścianie
• Przyłącza elektryczne: zaciski wtykowe typu „Push In” do przewodów 0,75…2,5 mm², z dławikiem kablowym M16 x 1,5 mm
• Klasa bezpieczeństwa: I wg EN 60730
• Trwałość mechanizmu: min. 100 000 cykli przełączeń przy obciążeniu nominalnym
• Masa zestawu standardowego: ok. 0,35 kg

Zastosowanie

Termostat RAK-TW.5000HS służy jako niezależny ogranicznik temperatury i zabezpieczenie przeciwzamarzaniowe w instalacjach:

• Źródeł ciepła – kotły, węzły cieplne, wymienniki
• Grzewczych, wentylacyjnych i klimatyzacyjnych – kontrola temperatury czynnika wody, powietrza lub oleju
• Ochrony przed zamarzaniem – np. na rurociągach, w nagrzewnicach wodnych kanałów wentylacyjnych lub obiegach zewnętrznych

Kapilarny element pomiarowy umożliwia montaż czujnika w punkcie narażonym na zamarzanie, przy jednoczesnym dogodnym umieszczeniu obudowy z elementem przełączającym.

Działanie

• Termostat posiada 1 styk przełączający (SPDT) oznaczony jako 1–2–3.
• Przy normalnej temperaturze (powyżej nastawy) zwarty jest styk 1–3, a styk 1–2 jest rozwarty.
• Gdy przy spadku temperatury zostanie osiągnięta ustawiona temperatura wyłączenia:
  • styk 1–3 zostaje rozłączony,
  • styk 1–2 zostaje zwarty (sygnalizacja/uruchomienie funkcji przeciwzamarzaniowej).
• Po wzroście temperatury czynnika o wartość strefy nieczułości (histerezy ok. 5 K) styki wracają do stanu początkowego – ponownie zwiera się styk 1–3.
• Urządzenie nie wymaga zasilania własnego – pracuje jako pasywny elektromechaniczny przełącznik w obwodzie 24…250 V AC.

Budowa i materiały

• Obudowa:
  • Podstawa z wzmocnionego tworzywa PC (poliwęglan), przystosowana do montażu na rurze, z osłoną zanurzeniową lub na ścianie.
  • Pokrywa z tworzywa PC (poliwęglan) z wbudowanym okienkiem kontrolnym do odczytu nastawionej temperatury.
  • Tworzywo PC jest odporne na ogień, promieniowanie UV, wysokie temperatury oraz działanie czynników chemicznych i biologicznych.
• Czujnik: kapilarny element pomiarowy (kapilara + element pomiarowy) z miedzi, membrana ze stali nierdzewnej.
• Dławik kablowy: M16 x 1,5 mm (w zestawie), zapewniający szczelne wprowadzenie przewodu.
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary).

Montaż

• Montaż na rurze:
  • w zestawie znajduje się opaska zaciskowa do rur o średnicy do maks. ∅100 mm,
  • opaska powinna być dobrze zaciśnięta, aby czujnik kapilarny przylegał do rury na całej długości.
• Montaż na kanale wentylacyjnym:
  • wymaga zastosowania perforowanej osłony ALT-AB200 montowanej na ściance kanału (osłona zamawiana osobno),
  • kapilarę układa się w osłonie, a podstawę termostatu mocuje do osłony za pomocą śruby.
• Montaż na ścianie:
  • należy wybić otwór montażowy w podstawie, wyciągnąć kapilarę na wymaganą długość,
  • element pomiarowy umieszcza się w osłonie perforowanej i zabezpiecza spinką (wyposażenie montażowe),
  • podstawę obudowy przykręca się do ściany w dogodnym miejscu.
• Należy zapewnić wystarczającą przestrzeń nad termostatem w celu odczytu nastawy przez okienko, regulacji temperatury oraz ewentualnej wymiany urządzenia.

Podłączenie elektryczne

• Podłączenie zgodnie ze schematem:
  • 1–2: styk zwierny aktywny przy zagrożeniu zamarzania (zamyka się przy spadku temperatury poniżej nastawy),
  • 1–3: styk zwierny aktywny przy normalnej pracy (otwiera się przy spadku temperatury poniżej nastawy).
• Napięcie obwodu: 24…250 V AC.
• Maksymalny prąd: do 16 A na styku 1–2 (z zewnętrznym bezpiecznikiem 16 A).
• Zaciski wtykowe („Push In”):
  • 6 × 0,75…2,5 mm² – główne przyłącza,
  • 2 × 0,75…2,5 mm² – dodatkowe zaciski.
• Dławik kablowy: M16 x 1,5 mm (w komplecie).
• Uziemienie: należy wykonać zgodnie z obowiązującymi przepisami i schematem połączeń.
• Okablowanie może wykonać wyłącznie wykwalifikowany instalator; przed otwarciem obudowy termostat musi być odłączony od napięcia.

Dane techniczne

• Oznaczenie typu: RAK-TW.5000HS
• Zakres nastaw temperatury: 5…65 °C
• Termiczna histereza przełączania: ok. 5 K
• Napięcie nominalne obwodu: 24…250 V AC
• Prąd nominalny (IM): styki 1–2: 0,1…16 (2,5) A; styki 1–3: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony: IP65 wg EN 60529
• Regulowane czynniki: woda, powietrze, olej
• Maks. temperatura kapilary: temperatura wyłączenia + 25 K; maksymalna temperatura 135 °C
• Temperatura otoczenia obudowy (praca): do 80 °C (T80), klasa 3K5 wg IEC 60721‑3‑3
• Wilgotność otoczenia (praca): < 95% r.h.
• Składowanie i transport: -25…+70 °C, wilgotność < 95% r.h., klasa 2K3 wg IEC 60721‑3‑2
• Mechanizm przełączający (warunki mechaniczne): klasa 3M2 wg IEC 60721‑3‑3
• Stopień zanieczyszczeń: 2 wg EN 60730
• Stała czasowa (wg DIN EN 14597): woda <45 s, olej <60 s, powietrze <120 s
• Wymiary elementu pomiarowego: Ø 6,5 mm x 78 mm
• Długość kapilary: 1600 mm, minimalny promień zgięcia R_min = 5 mm
• Materiał podstawy mechanizmu: tworzywo sztuczne (PC)
• Materiał kapilary i elementu pomiarowego: miedź
• Membrana: stal nierdzewna
• Masa zestawu standardowego: ok. 0,35 kg
• Zgodność: EN 60730-x, DIN EN 14597 (TW1197), kompatybilność elektromagnetyczna N ≤ 5 wg EN 55014

Zakres dostawy

• Termostat przeciwzamarzaniowy Siemens RAK-TW.5000HS
• Opaska zaciskowa do montażu na rurze (do ∅100 mm)
• Dławik kablowy M16 x 1,5 mm
• Instrukcja montażu

Podsumowanie

Siemens RAK-TW.5000HS to wytrzymały, elektromechaniczny termostat przeciwzamarzaniowy o zakresie nastaw 5…65 °C, z kapilarnym czujnikiem o długości 1600 mm i obudową IP65. Wysoka obciążalność styków, szybki czas reakcji, elastyczne możliwości montażu (na rurze, kanale lub ścianie) oraz wygodne zaciski wtykowe „Push In” sprawiają, że jest to niezawodne rozwiązanie do ochrony instalacji wodnych, powietrznych i olejowych przed zamarzaniem w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy je utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU oraz lokalnymi przepisami.
• Montaż, nastawę temperatury ograniczenia oraz okablowanie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Przed otwarciem obudowy urządzenie należy odłączyć od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń. Izolacja linii musi być odpowiednia dla napięcia nominalnego urządzenia.
• Urządzenie pracuje przy napięciu 24…250 V AC. Należy stosować zewnętrzny bezpiecznik 16 A.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami. Produkt należy podłączać z przewodem ochronnym.
• Produkt należy montować wyłącznie w suchym i niezapylonym otoczeniu.
• Należy zapewnić minimalną odległość montażową X = 250 mm, wymaganą do prawidłowej obsługi, odczytu nastawy, otwierania oraz demontażu lub montażu urządzenia.
• Przy montażu na rurze opaska zaciskowa musi być dobrze zaciśnięta, aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Przy montażu na kanale wentylacyjnym lub na ścianie element pomiarowy należy instalować w osłonie perforowanej / ochronnej zgodnie z instrukcją producenta oraz zabezpieczyć przewidzianymi elementami montażowymi.
• Kapilarę należy prowadzić ostrożnie, bez uszkodzeń mechanicznych. Nie wolno przekraczać minimalnego promienia zgięcia kapilary R min. = 5 mm.
• Nie należy przekraczać maksymalnej temperatury kapilary odpowiadającej temperaturze wyłączenia + 25 K; maksymalna temperatura otoczenia obudowy wynosi 80 °C.
• Produkt ma stopień ochrony IP65 wyłącznie dla modelu RAK-TW.5000HS; montaż należy wykonać w dopuszczalnej pozycji montażowej i zgodnie z instrukcją producenta, aby nie pogorszyć ochrony obudowy.
