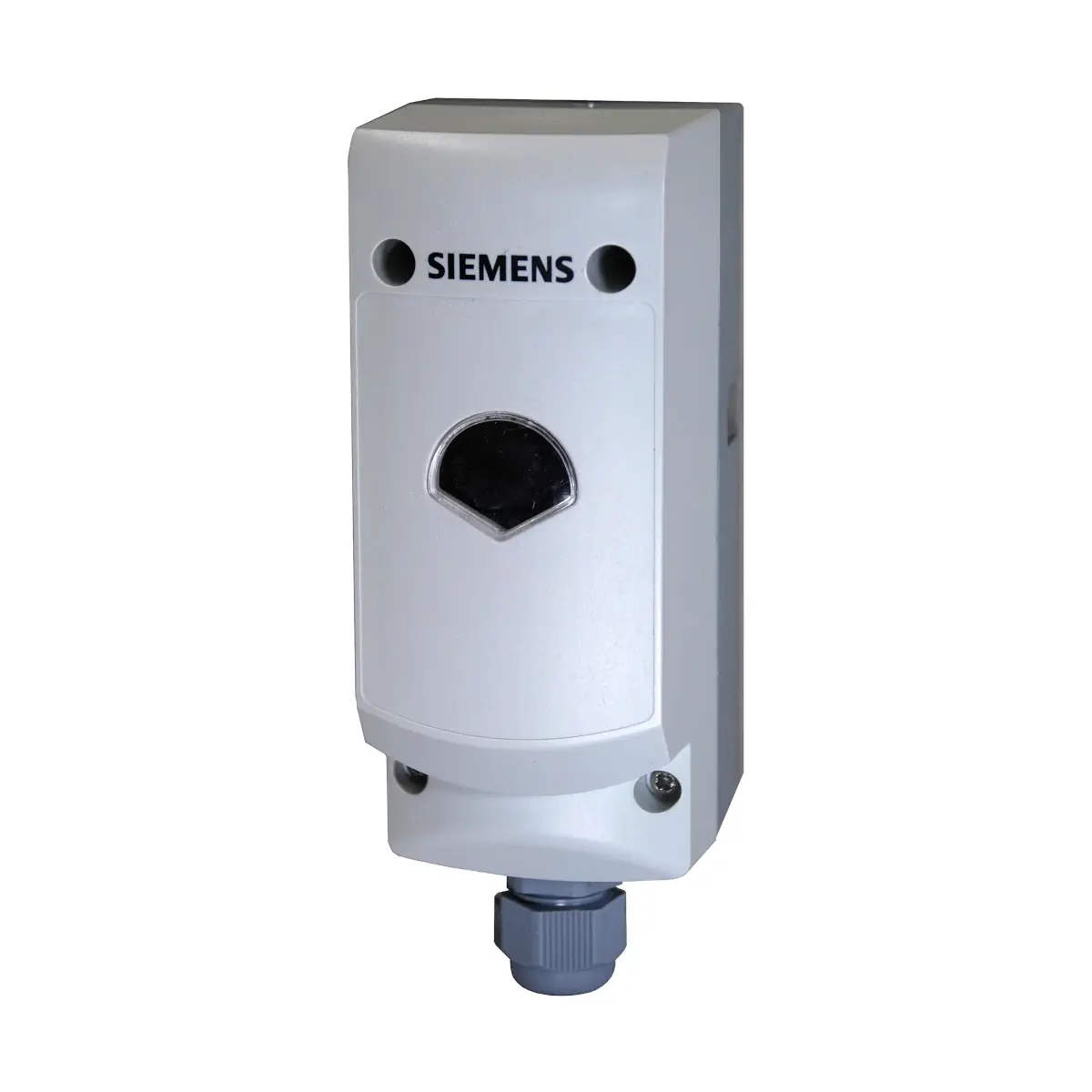

RAK-TW.5000S-H Termostat przeciwzamrożeniowy, 5..65 [°C], kapilara 1600 [mm], opaska zaciskowa

RAK-TW.5000S-H to elektromechaniczny termostat przeciwzamarzaniowy / ogranicznik temperatury z kapilarnym elementem pomiarowym o długości 1600 mm i zakresem nastaw 5…65 °C. Wyposażony w mikroprzełącznik ze stykiem przełączającym (SPDT) oraz wtykowe zaciski przyłączeniowe, zapewnia dwustawną ochronę przeciwzamarzaniową w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Może być montowany na rurze, na kanale (z osłoną perforowaną) lub na ścianie, a ustawioną temperaturę odczytuje się wygodnie przez okienko kontrolne w pokrywie obudowy.

Najważniejsze cechy

• Producent: Siemens
• Model: RAK-TW.5000S-H
• Typ urządzenia: elektromechaniczny termostat przeciwzamarzaniowy (ogranicznik temperatury), 2-stawny, ze stykiem przełączającym (SPDT)
• Zastosowanie: ochrona przeciwzamarzaniowa w źródłach ciepła oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Zakres nastaw temperatury: 5…65 °C (regulacja wkrętakiem)
• Element pomiarowy: kapilara Ø6,5 mm × 78 mm, długość 1600 mm, minimalny promień zgięcia 5 mm
• Rodzaj styków: mikroprzełącznik ze stykiem przełączającym (1–2 / 1–3)
• Obciążalność styków: 24…250 V AC
  • styk 1–2: 0,1…16 (2,5) A
  • styk 1–3: 0,1…6 (2,5) A
• Zalecany bezpiecznik zewnętrzny: 16 A
• Termiczna histereza przełączania: ok. 5 K (zależnie od zakresu)
• Stopień ochrony obudowy: IP43 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Stała czasowa (wg DIN EN 14597):
  • woda: < 45 s
  • olej: < 60 s
  • powietrze: < 120 s
• Obudowa: wzmocniony poliwęglan PC, odporny na ogień, promieniowanie UV, wysoką temperaturę oraz czynniki chemiczne i biologiczne
• Podgląd nastawy: okienko kontrolne w pokrywie obudowy
• Zaciski przyłączeniowe: wtykowe zaciski typu „Push In” (Weidmüller) do przewodów 0,75…2,5 mm²
• Dławik kablowy: gwint M16 × 1,5 mm
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Standardowa masa zestawu: 0,35 kg

Zastosowanie

Termostat przeciwzamarzaniowy RAK-TW.5000S-H przeznaczony jest do dwustawnej kontroli temperatury i zabezpieczenia instalacji przed zamarzaniem. Typowe obszary użycia:

• Źródła ciepła – zabezpieczenie wymienników, kotłów, podgrzewaczy
• Instalacje grzewcze – ochrona obiegów wodnych przed spadkiem temperatury poniżej nastawy
• Instalacje wentylacyjne i klimatyzacyjne – nadzór temperatury przeciwzamarzaniowej w nagrzewnicach wodnych i kanałach powietrznych
• Ochrona przed zamarzaniem w układach z czynnikami takimi jak: woda, powietrze, olej

Działanie

RAK-TW.5000S-H jest 2-stawnym termostatem z mikroprzełącznikiem o styku przełączającym (SPDT). Praca styków:

• Podczas normalnej pracy wykorzystywany jest styk 1–3.
• Gdy przy spadku temperatury osiągnięta zostanie nastawiona temperatura wyłączenia (funkcja ochrony przeciwzamarzaniowej), styk 1–3 przełącza się na styk 1–2 – sygnalizując stan zagrożenia zamarzaniem.
• Po wzroście temperatury medium o wartość strefy nieczułości (histerezy) styk termostatu powraca do poprzedniego stanu, tj. ponownie łączy 1–3.
• Po wystąpieniu niebezpieczeństwa zamarzania zwiera się styk 1–2, który może być wykorzystany np. do wyłączenia źródła ciepła, uruchomienia pompy lub sygnalizacji alarmu (w zależności od zastosowania).

Charakterystyka przełączania oraz termiczna histereza dobrane są zgodnie z wymaganiami normy DIN EN 14597, co zapewnia powtarzalność zadziałania i niezawodność przy długotrwałej pracy (trwałość mechanizmu: minimum 100 000 cykli przełączeń przy nominalnym obciążeniu).

Budowa i materiały

• Podstawa termostatu: wzmocniony poliwęglan PC, przystosowany do montażu przylgowego na rurze, montażu z osłoną zanurzeniową oraz montażu na ścianie
• Pokrywa obudowy: poliwęglan PC z okienkiem kontrolnym umożliwiającym odczyt nastawy
• Element pomiarowy: kapilara z miedzi, z elementem pomiarowym Ø6,5 mm × 78 mm
• Membrana: wykonana ze stali nierdzewnej
• Mocowanie przewodu: gniazdo dławika kablowego M16 × 1,5 mm
• Zaciski elektryczne:
  • wtykowe zaciski „Push In” do przewodów 6 × 0,75…2,5 mm²
  • dodatkowe zaciski „Push In” do przewodów 2 × 0,75…2,5 mm²
• Tworzywo PC: szczególnie odporne na ogień i promieniowanie UV oraz wytrzymałe na wysokie temperatury, czynniki chemiczne i biologiczne
• Stopień zanieczyszczeń: 2 wg EN 60730

Montaż

Termostat RAK-TW.5000S-H umożliwia trzy podstawowe sposoby montażu:

• Montaż na rurze: element pomiarowy (kapilara) mocowany jest do powierzchni rury za pomocą opaski zaciskowej; opaska powinna być dobrze zaciśnięta, aby czujnik przylegał do rury na całej długości.
• Montaż na kanale wentylacyjnym: na ściance kanału montuje się perforowaną osłonę ochronną, następnie wprowadza się do niej kapilarny element pomiarowy i przykręca podstawę termostatu do osłony. Osłona perforowana ALT-AB200 zamawiana jest osobno.
• Montaż na ścianie (z osłoną ochronną): w podstawie obudowy należy wybić otwór montażowy i wyciągnąć kapilarę na wymaganą długość, następnie umieścić element pomiarowy w perforowanej osłonie i zabezpieczyć za pomocą spinki (wyposażenie montażowe).

• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby możliwe było odczytanie nastawy przez okienko kontrolne oraz wygodna regulacja lub wymiana urządzenia.
• Nastawę temperatury ograniczenia może wykonywać wyłącznie wykwalifikowany personel.

Okablowanie i bezpieczeństwo

• Maksymalne napięcie przyłączeniowe: 250 V AC
• Zakres napięcia pracy styków: 24…250 V AC
• Podłączenie elektryczne: zgodnie ze schematem połączeń oraz obowiązującymi przepisami
• Wykonanie połączeń: wyłącznie przez uprawnionego instalatora; izolacja przewodów musi być dostosowana do stosowanego napięcia nominalnego
• Uziemienie: musi być wykonane zgodnie z obowiązującymi normami i przepisami
• Bezpieczeństwo pracy: przed otwarciem obudowy termostat należy odłączyć od napięcia
• Zakłócenia radiowe: poziom N ≤ 5 wg EN 55014

Dane techniczne

• Model: RAK-TW.5000S-H
• Zakres nastaw temperatury: 5…65 °C (nastawa wkrętakiem)
• Termiczna histereza przełączania: ok. 5 K
• Regulowane czynniki: woda, powietrze, olej
• Mechanizm przełączania: styk przełączający (SPDT), mikroprzełącznik
• Napięcie nominalne styków: 24…250 V AC
• Prąd nominalny styków:
  • 1–2: 0,1…16 (2,5) A
  • 1–3: 0,1…6 (2,5) A
• Bezpiecznik zewnętrzny: 16 A
• Trwałość mechanizmu: ≥ 100 000 cykli przełączeń przy nominalnym obciążeniu
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień ochrony: IP43 wg EN 60529
• Warunki pracy (obudowa):
  • klasa klimatyczna 3K5 wg IEC 60721-3-3
  • maks. temperatura obudowy: 80 °C (T80)
  • wilgotność otoczenia: < 95% r.h.
  • warunki mechaniczne: klasa 3M2 wg IEC 60721-3-3
• Składowanie i transport:
  • klasa klimatyczna 2K3 wg IEC 60721-3-2
  • temperatura otoczenia: -25…+70 °C
  • wilgotność otoczenia: < 95% r.h.
• Maksymalna temperatura: 135 °C
• Kalibracja:
  • temperatura kalibracji: 30 °C
  • kalibracja w temperaturze otoczenia mechanizmu przełączającego i kapilary: 0 °C / -6 °C (dla tego modelu)
  • zgodność z wymaganiami DIN EN 14597
• Stała czasowa (DIN EN 14597):
  • woda: < 45 s
  • olej: < 60 s
  • powietrze: < 120 s
• Połączenia elektryczne:
  • wtykowe zaciski „Push In” do przewodów 6 × 0,75…2,5 mm²
  • dodatkowe wtykowe zaciski „Push In” do przewodów 2 × 0,75…2,5 mm²
  • dławik kablowy M16 × 1,5 mm
  • zewnętrzny elastyczny kabel podłączeniowy ze złączem typu M (dla przewodów z końcówkami, np. tulejkami)
• Kolor obudowy:
  • podstawa: RAL 7001 (ciemnoszary)
  • pokrywa: RAL 7035 (jasnoszary)
• Materiały:
  • podstawa mechanizmu przełączającego: tworzywo sztuczne (PC)
  • kapilara i element pomiarowy: miedź
  • membrana: stal nierdzewna
• Długość kapilary: 1600 mm
• Minimalny promień zgięcia kapilary: 5 mm
• Waga zestawu standardowego: 0,35 kg
• Normy i zgodność:
  • EN 60730-x
  • DIN EN 14597
  • zgodność z wymaganiami UE (oznaczenie CE)
  • produkt objęty deklaracją środowiskową, spełniający wymagania RoHS

Utylizacja

• Urządzenie należy traktować jako zużyty sprzęt elektroniczny i utylizować zgodnie z Dyrektywą Europejską 2012/19/EU.
• Termostat nie może być utylizowany razem z odpadami komunalnymi; należy korzystać z odpowiednich punktów zbiórki.

Podsumowanie

Siemens RAK-TW.5000S-H to wytrzymały, elektromechaniczny termostat przeciwzamarzaniowy z zakresem nastaw 5…65 °C i kapilarnym elementem pomiarowym 1600 mm, przeznaczony do niezawodnej ochrony przed zamarzaniem w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wysoka obciążalność styków, stopień ochrony IP43, krótka stała czasowa, wtykowe zaciski „Push In” oraz elastyczne możliwości montażu na rurze, kanale lub ścianie sprawiają, że jest to kompletne rozwiązanie do zabezpieczania układów z wodą, powietrzem lub olejem przed skutkami niskiej temperatury.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt zgodny ze standardem wyrobu EN 60730-1, EN 60730-2-9 oraz EN 14597.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU oraz lokalnymi przepisami.
• Montaż, nastawę temperatury ograniczenia, podłączenie elektryczne i uruchomienie może wykonywać wyłącznie wykwalifikowany personel / instalator, zgodnie z dokumentacją producenta i obowiązującymi przepisami.
• Urządzenie elektryczne niskonapięciowe o napięciu nominalnym 24…250 V AC. Przed otwarciem obudowy, montażem lub pracami serwisowymi należy odłączyć termostat od napięcia.
• Podłączenie elektryczne musi być wykonane zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Uziemienie musi być wykonane zgodnie z obowiązującymi przepisami.
• Izolacja linii musi być odpowiednia dla danego napięcia nominalnego. Stosować przewody i podłączenia zgodne z dokumentacją producenta.
• Dopuszczalne parametry elektryczne nie mogą być przekraczane: napięcie nominalne 24…250 V AC, styki 1-2: 0,1…16 (2,5) A, styki 1-3: 0,1…6 (2,5) A. Zalecany bezpiecznik zewnętrzny: 16 A.
• Termostat należy montować wyłącznie w suchym i niezapylonym otoczeniu oraz zgodnie z dopuszczonym sposobem montażu dla modelu RAK-TW.5000S-H: na rurze, na ścianie lub na kanale wentylacyjnym z odpowiednią osłoną perforowaną przewidzianą przez producenta.
• Należy zapewnić minimalną ilość miejsca montażowego nad urządzeniem (min. 250 mm), aby umożliwić bezpieczne otwieranie, odczyt nastawy, montaż i demontaż.
• Przy montażu na rurze opaska zaciskowa powinna być dobrze zaciśnięta, tak aby czujnik przylegał do powierzchni rury na całej swojej długości.
• Kapilarę i element pomiarowy należy prowadzić ostrożnie. Nie wolno przekraczać minimalnego promienia zgięcia kapilary R min. = 5 mm, ponieważ może to uszkodzić element pomiarowy.
• Nie stosować urządzenia poza dopuszczalnymi warunkami pracy. Maksymalna temperatura kapilary wynosi 80 °C (T80), a wilgotność otoczenia nie powinna przekraczać 95 % r.h.
• Stopień ochrony modelu RAK-TW.5000S-H wynosi IP43. Produkt nie jest przeznaczony do warunków wymagających wyższego stopnia ochrony bez zastosowania odpowiednich rozwiązań przewidzianych przez producenta.
• Urządzenie służy do kontroli temperatury przeciwzamarzaniowej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Stosować wyłącznie zgodnie z przeznaczeniem producenta.
