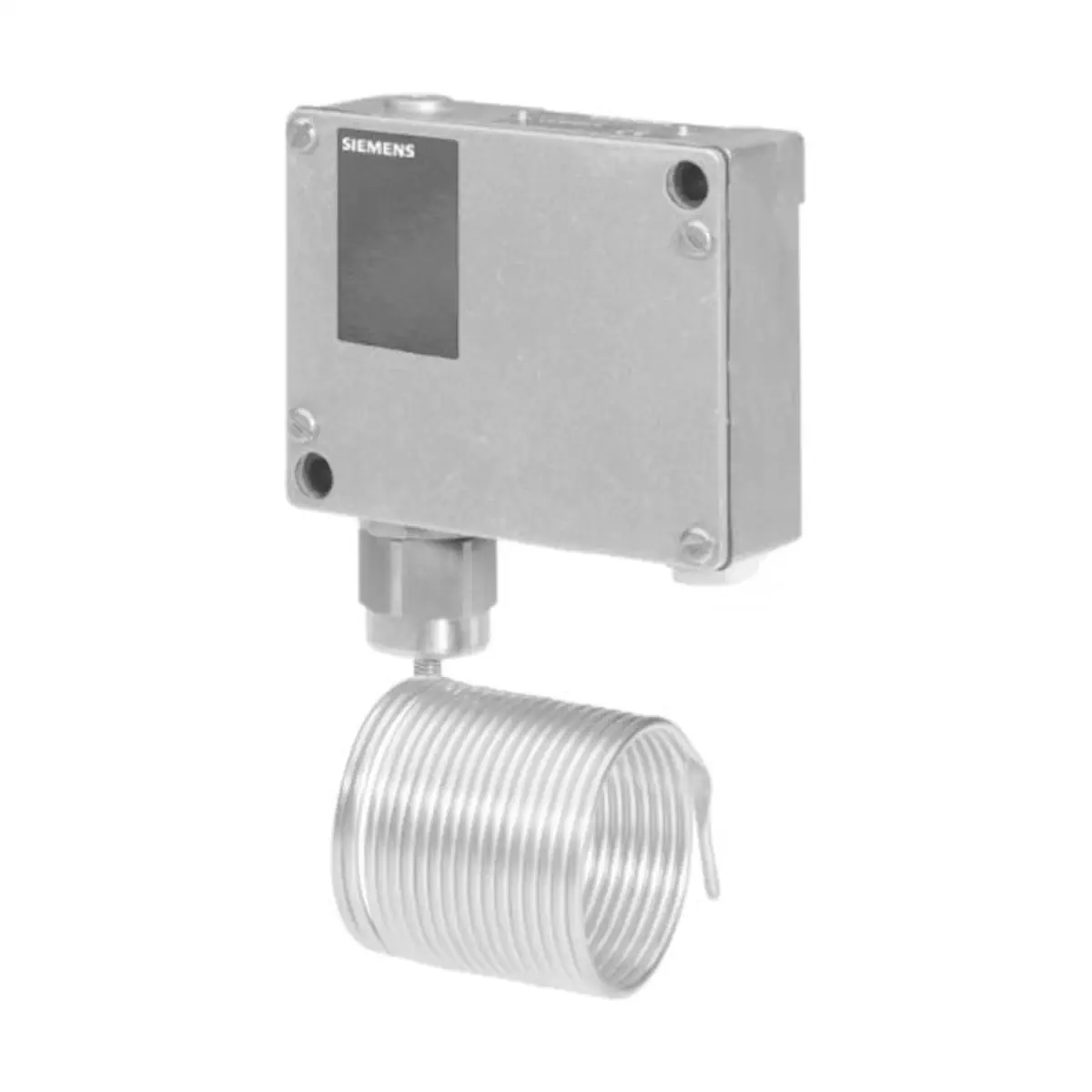

QAF81.3 Termostat przeciwzamrożeniowy 2-stawny, kapilara 3 [m], IP54 (IP65)

QAF81.3 to mechaniczny termostat przeciwzamarzaniowy do kontrolowania temperatury powietrza po stronie nagrzewnic w instalacjach wentylacyjnych i klimatyzacyjnych. Dzięki odpornej, aluminiowej obudowie, kapilarze wypełnionej gazem R134a o długości 3 m oraz automatycznemu resetowi, niezawodnie chroni nagrzewnice przed uszkodzeniami spowodowanymi zamarzaniem. Termostat reaguje na spadek temperatury na dowolnym 30-centymetrowym odcinku kapilary, charakteryzuje się małą histerezą, dobrą powtarzalnością i oferuje stopień ochrony IP54 (z możliwością podniesienia do IP65 przy zastosowaniu dławika M20x1,5).

Najważniejsze cechy

• Producent: Siemens
• Model: QAF81.3
• Typ urządzenia: mechaniczny termostat przeciwzamarzaniowy do kontroli temperatury powietrza
• Zastosowanie podstawowe: ochrona nagrzewnic powietrza przed zamarzaniem w instalacjach wentylacyjnych i klimatyzacyjnych
• Zakres nastaw wartości zadanej: −5...+15 °C (23...59 °F)
• Nastawa fabryczna: 5 °C (41 °F)
• Mechanizm resetu: automatyczny (samoczynne kasowanie po wzroście temperatury powyżej nastawy)
• Długość kapilary: 3 m
• Czułość kapilary: reakcja na spadek temperatury na dowolnym odcinku ok. 0,3 m długości kapilary
• Histereza przełączania: 2 ±1 °C (3,6 ±1,8 °F)
• Powtarzalność: ±0,5 °C (±0,9 °F)
• Rodzaj styku: jednostykowy, przełączający (SPDT)
• Obciążalność styku: 250 V AC, 15(1,2) A; 30 V DC, 15(1,5) A
• Dopuszczalne medium: powietrze
• Pozycja montażu: dowolna
• Połączenie elektryczne: zaciski śrubowe do przewodów 1,5 mm²; wejście kablowe z gwintem M20 x 1,5
• Stopień ochrony obudowy: IP54 wg EN 60529; z dławikiem kablowym M20x1,5 – IP65 wg EN 60529 (dławik nie jest dostarczany standardowo)
• Klasa bezpieczeństwa: I wg EN 60730-1
• Standard produktu: EN 60730-1 (automatyczne regulatory elektryczne do użytku domowego i podobnego)
• Maks. temperatura pracy: 70 °C (158 °F)
• Temperatura składowania: −30...+70 °C (−22...+158 °F)
• Granica uszkodzenia (tsmax): 140 °C (284 °F)
• Obudowa: odlew aluminiowy
• Membrana i kapilara: miedź, wypełnienie freon R134a
• Styki: srebro (Ag)
• Masa (z opakowaniem): ok. 0,9 kg
• Wyposażenie w zestawie: 6 zaczepów montażowych kapilary FK-TZ1
• Konserwacja: urządzenie bezobsługowe

Zastosowanie

Termostat przeciwzamarzaniowy QAF81.3 przeznaczony jest do monitorowania temperatury nagrzewnic po stronie powietrza w centralach wentylacyjnych i układach klimatyzacyjnych. Jego zadaniem jest ochrona nagrzewnic wodnych przed zamarzaniem, a tym samym zapobieganie uszkodzeniom instalacji.

QAF81.3 może inicjować różnego rodzaju funkcje zabezpieczające, takie jak:

• zatrzymanie wentylatora nawiewnego,
• zamknięcie przepustnic powietrza zewnętrznego,
• otwarcie zaworu nagrzewnicy na 100%,
• uruchomienie pompy obiegu nagrzewnicy,
• wyłączenie agregatu chłodniczego (skraplacza) i nawilżacza,
• wysterowanie alarmu wizualnego i/lub akustycznego.

Funkcje i działanie

Termostat przeciwzamarzaniowy QAF81.3 posiada miedzianą kapilarę wypełnioną gazem R134a, połączoną z membraną i mikroprzełącznikiem. Temperatura jest mierzona na całej długości kapilary, a urządzenie reaguje na spadek temperatury na dowolnym 30-centymetrowym odcinku.

• Gdy temperatura powietrza na odcinku ok. 0,3 m kapilary spadnie poniżej ustawionej wartości zadanej, mikroprzełącznik zmienia stan – generując sygnał alarmu zamarzania.
• Po ponownym wzroście temperatury powyżej wartości zadanej, następuje automatyczne kasowanie (reset) i powrót styków do stanu normalnego.
• Mała histereza 2 ±1 °C zapewnia precyzyjne i powtarzalne działanie w pobliżu punktu zadziałania.

Dzięki mechanicznemu nastawnikowi wartości zadanej ze skalą w °C i °F możliwe jest dokładne ustawienie progu zadziałania w zakresie −5...+15 °C; śrubę nastawczą można dodatkowo zablokować mechanicznie, zabezpieczając ustawienie przed zmianą.

Logika styków

Wbudowany mikroprzełącznik posiada styki przełączające (SPDT) wyprowadzone na zaciski:

• 1 – 4: styk pracy normalnej,
• 1 – 2: styk alarmu zamarzania.

Budowa

• Obudowa: odlewana z aluminium, ze zdejmowaną pokrywą ułatwiającą dostęp do zacisków i nastawnika.
• Nastawnik wartości zadanej: mechaniczny, ze skalą w °C i °F; śruba nastawcza z możliwością blokady.
• Element pomiarowy: membrana połączona z kapilarą miedzianą wypełnioną gazem R134a.
• Przełącznik: mikroprzełącznik ze stykami przełączającymi o wysokiej obciążalności.
• Kapilara: miedziana, o długości 3 m; w zestawie 6 zaczepów montażowych FK-TZ1 ułatwiających jej zamocowanie.

Wskazówki montażowe

• Termostat zaleca się montować bezpośrednio w strumieniu powietrza za nagrzewnicą, najlepiej na wysuwanym bloku nagrzewnicy, z odpowiednio długim przewodem podłączeniowym.
• Kapilarę należy układać za nagrzewnicą (a jeśli przed nią znajduje się chłodnica – przed chłodnicą), ukośnie względem przewodów wymiennika, w odległości ok. 5 cm, tak aby równomiernie pokrywała cały przekrój nagrzewnicy.
• Dla celów testowych zaleca się wykonanie pętli testowej o długości ok. 20 cm bezpośrednio poniżej obudowy i pozostawienie jej na zewnątrz kanału powietrza.
• W miejscach przejścia kapilary przez blachy i elementy metalowe należy stosować przepusty ochronne, aby zapobiec jej uszkodzeniu.
• Minimalny promień gięcia kapilary: 20 mm – nie należy go przekraczać.
• Temperatura otoczenia obudowy (z pętlą testową) powinna być co najmniej o 2 °C wyższa od nastawionej wartości zadanej. Jeśli nie jest to możliwe (np. montaż na zewnątrz budynku), obudowę i pętlę testową należy umieścić wewnątrz urządzenia nawiewnego.
• Termostat może być montowany w dowolnej pozycji, zgodnie z wymaganiami instalacji.

Podłączenie elektryczne i zabezpieczenia

• Połączenia: zaciski śrubowe do przewodów o przekroju 1,5 mm².
• Wejście kablowe: gwint M20 x 1,5; w celu uzyskania stopnia ochrony IP65 należy zastosować odpowiedni dławik kablowy M20x1,5 (nie jest dostarczany standardowo).
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Przed podłączeniem należy odłączyć zasilanie i wykonać okablowanie zgodnie ze schematem oraz obowiązującymi przepisami.

Uruchomienie i testowanie

• Po zdjęciu pokrywy i odkręceniu śruby blokującej można ustawić wymaganą wartość zadaną przy użyciu wkrętaka, korzystając ze skali w °C / °F.
• Po nastawieniu progu zadziałania śrubę blokującą można ponownie dokręcić, aby zabezpieczyć nastawę przed zmianą.
• Do symulacji stanu zamarzania pętlę testową kapilary można zanurzyć w naczyniu z wodą z lodem i obserwować zadziałanie styków alarmowych.
• Po ogrzaniu kapilary powyżej nastawy termostat samoczynnie powraca do stanu normalnego (automatyczny reset).

Eksploatacja i konserwacja

• QAF81.3 jest urządzeniem bezobsługowym.
• Sprawdzanie poprawności działania można okresowo przeprowadzać poprzez zanurzenie pętli testowej w wodzie z lodem i kontrolę przełączenia styków.

Dane techniczne

• Zakres nastawy wartości zadanej: −5...+15 °C (23...59 °F)
• Nastawa fabryczna: 5 °C (41 °F)
• Histereza przełączania: 2 ±1 °C (3,6 ±1,8 °F)
• Powtarzalność: ±0,5 °C (±0,9 °F)
• Czułość kapilary: na długości ok. 0,3 m
• Długość kapilary: 3 m
• Rodzaj styku: jednostykowy, przełączający (SPDT)
• Obciążalność styków: 250 V AC, 15(1,2) A; 30 V DC, 15(1,5) A
• Mechanizm resetu: automatyczny
• Dopuszczalne czynniki: powietrze
• Pozycja montażu: dowolna
• Połączenie elektryczne: zaciski śrubowe do przewodów 1,5 mm²
• Wejście kablowe: M20 x 1,5
• Klasa bezpieczeństwa: I wg EN 60730-1
• Stopień ochrony obudowy: IP54; z dławikiem M20x1,5 – IP65
• Maks. temperatura pracy: 70 °C (158 °F)
• Temperatura składowania: −30...+70 °C (−22...+158 °F)
• Granica uszkodzenia (tsmax): 140 °C (284 °F)
• Obudowa: odlew aluminiowy
• Obudowa mieszka i kapilara: miedź
• Medium w kapilarze: freon R134a
• Styki: Ag (srebro)
• Masa (z opakowaniem): ok. 0,9 kg

Podsumowanie

Siemens QAF81.3 to solidny, mechaniczny termostat przeciwzamarzaniowy z 3-metrową kapilarą, automatycznym resetem i dokładną nastawą progu zadziałania w zakresie −5...+15 °C. Odporna aluminiowa obudowa, wysoka czułość na dowolnym 30-centymetrowym odcinku kapilary, mała histereza oraz możliwość uzyskania stopnia ochrony IP65 czynią go niezawodnym elementem zabezpieczeń nagrzewnic w profesjonalnych instalacjach wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi.
• Produkt jest termostatem przeciwzamarzaniowym do monitorowania temperatury powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Dopuszczalne medium: powietrze.
• Model QAF81.3 posiada automatyczny reset oraz kapilarę o długości 3 m.
• Urządzenie należy montować zgodnie z dokumentacją producenta. Kapilara musi być zamontowana za nagrzewnicą, a jeśli przed nagrzewnicą znajduje się chłodnica – przed chłodnicą.
• Kapilarę należy układać ukośnie względem przewodów wymiennika ciepła, w odległości około 5 cm, tak aby równomiernie pokrywała cały przekrój.
• Aby zapobiec uszkodzeniu kapilary, w miejscach przejścia przez metalowe ścianki należy stosować przepusty lub podobne elementy ochronne.
• Promień zgięcia kapilary nie może być mniejszy niż 20 mm. Zbyt ciasne zginanie może doprowadzić do uszkodzenia elementu pomiarowego.
• Temperatura otoczenia obudowy termostatu wraz z pętlą testową musi być wyższa od nastawionej wartości zadanej o co najmniej 2 °C. Jeżeli nie jest to możliwe, obudowę i pętlę testową należy instalować wewnątrz urządzenia nawiewnego.
• Urządzenie ma stopień ochrony IP54. Stopień IP65 można uzyskać po zastosowaniu dławika kablowego M20x1,5, który nie jest dostarczany standardowo.
• Połączenia elektryczne należy wykonywać zgodnie z parametrami urządzenia: zaciski śrubowe do przewodów 1,5 mm², doprowadzenie przewodu M20 x 1,5, zewnętrzne zabezpieczenie linii zasilającej bezpiecznikiem zwłocznym maks. 10 A lub wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D według EN 60898.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach temperaturowych: maksymalna temperatura pracy 70 °C, temperatura składowania od −30 do +70 °C. Granica uszkodzenia wynosi 140 °C.
• Produkt zawiera kapilarę miedzianą wypełnioną czynnikiem R134a. Należy chronić element pomiarowy przed uszkodzeniem mechanicznym.
• Urządzenie jest bezobsługowe. Sprawdzenie działania należy wykonywać zgodnie z dokumentacją producenta, np. przez zanurzenie pętli testowej w wodzie z lodem.
