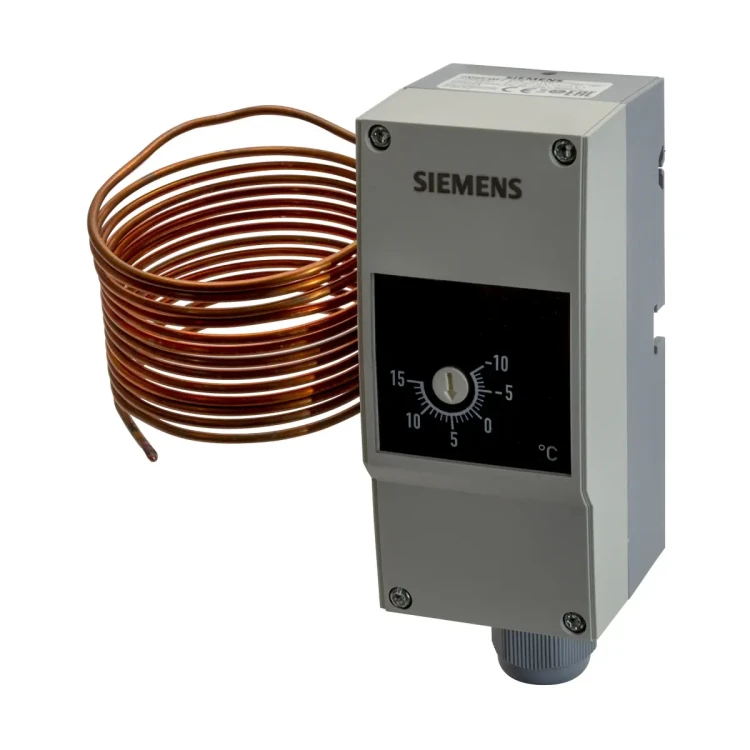

QAF65.3AR-J Termostat przeciwzamarzaniowy 2-stawny, kapilara 3 m, IP65

Siemens QAF65.3AR-J to mechaniczny termostat przeciwzamarzaniowy z kapilarą 3000 mm, przeznaczony do monitorowania temperatury powietrza za nagrzewnicą w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie posiada mikroprzełącznik SPDT, małą histerezę przełączania oraz wysoką powtarzalność, a nastawa temperatury ochrony odbywa się pokrętłem na obudowie. Dzięki obudowie IP65 i odpornej konstrukcji sprawdza się w typowych zastosowaniach HVAC, gdzie kluczowa jest ochrona nagrzewnicy przed skutkami zamarzania.

Najważniejsze cechy

• Producent: Siemens
• Model: QAF65.3AR-J
• Nr magazynowy: S55700-P163
• Typ: termostat przeciwzamarzaniowy (mechaniczny) do monitorowania temperatury powietrza
• Zakres nastaw: -10…+15 °C
• Nastawa fabryczna (kalibracja): 5 °C
• Wyjście: dwustanowe, styk przełączający (SPDT)
• Stopień ochrony: IP65
• Kapilara: 3000 mm, Ø 2,4 mm, min. promień zgięcia Rmin = 20 mm
• Obciążalność styku (zacisk 1-2 / 1-4): 0,1…16 (4) A, 24…250 V AC
• Zaciski: śrubowe (szybka i trwała instalacja), dławik kablowy M16 x 1,5
• Obudowa: tworzywo sztuczne (poliwęglan), podstawa wzmocniona włóknem szklanym

Zastosowanie

Termostat przeciwzamarzaniowy QAF65.3AR-J służy do monitorowania temperatury nagrzewnic po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, w celu zapobiegania uszkodzeniom wskutek zamarzania. Temperatura powietrza mierzona jest na całej długości kapilary.

Funkcje i działanie

Próg zadziałania i blokada

• Przełącznik uruchamia się, gdy temperatura w kapilarze na długości co najmniej 150 mm spadnie poniżej ustawionej temperatury ochrony przed zamarzaniem.
• Termostat blokuje się automatycznie przy spadku temperatury.
• Odblokowanie następuje automatycznie po wzroście temperatury o min. 3 °C powyżej ustawionej wartości zadanej (punktu przełączenia).

Logika styków (SPDT)

• Normalne warunki: styk 1-2 zwarty.
• Zagrożenie zamarzania (alarm): styk 1-4 zwarty (1-4 = Alarm).
• Uszkodzenie mechanizmu pomiarowego (np. przebicie lub wyciek z kapilary): ciśnienie w membranie spada i następuje trwałe przełączenie na stan alarmowy (1-2 rozwarty, 1-4 zwarty).

Układ pomiarowy

• Membrana wypełniona gazem oraz kapilara tworzą układ pomiarowy mechanicznie połączony z mikroprzełącznikiem.
• Element pomiarowy temperatury: czujnik z cieczą rozszerzalnościową.

Podłączenie elektryczne i okablowanie

• Napięcie robocze: 250 V AC
• Obciążalność styków (zacisk 1-2 / 1-4): 24…250 V AC, 0,1…16 (4) A
• Zewnętrzne zabezpieczenie linii zasilającej: 16 A
• Zaciski śrubowe: do przewodów 2 x 0,75…2,5 mm²
• Połączenie uziemienia: zaciski śrubowe do przewodów 2 x 0,75…2,5 mm²
• Dławik kablowy: M16 x 1,5 mm
• Rodzaj okablowania: typ M (przewody zakończone np. końcówkami do zacisków lub bez)

Dane techniczne

• Zakres pomiarowy / nastaw: -10…+15 °C
• Termiczna różnica przełączania: 2 °C ±1 °C
• Monitorowane medium: powietrze
• Kalibracja: 5 °C
• Odchyłka produkcyjna: ±3 °C
• Kalibracja (temperatura otoczenia mechanizmu przełączającego i kapilary): 22 °C wg DIN EN 14597
• Stała czasowa dla powietrza: <120 s wg DIN EN 14597
• Stopień ochrony: IP65 wg EN 60529
• Klasa bezpieczeństwa: I wg EN 60730
• Stopień zanieczyszczenia: 2 wg EN 60730
• Warunki środowiskowe (praca): klasa 3K5 wg IEC 60721-3-3; wilgotność <95% r.h.; warunki mechaniczne klasa 3M2 wg EN 60721-3-3
• Składowanie i transport: temperatura składowania -30…+80 °C; temperatura otoczenia -20…+80 °C; wilgotność <95% r.h.; klasa 2K3 wg IEC 60721-3-2
• Maks. temperatura czujnika (praca): maks. 80 °C (T80); temperatura wyłączenia + 25 K
• Maks. temperatura czujnika: 120 °C
• Wymiary (szer. x dł. x wys.): 53 x 150 x 64 mm
• Kolor obudowy: dolna część RAL 7042 (ciemno-szary), górna część RAL 7035 (jasno-szary)
• Materiały: podstawa mechanizmu przełączającego – tworzywo sztuczne; kapilara i elementy pomiarowe – miedź; membrana – stal nierdzewna
• Waga zestawu: 0,2 kg

Montaż i uruchomienie

• Miejsce montażu: na nagrzewnicy powietrza; należy zapewnić miejsce nad termostatem, aby widoczna była nastawa temperatury i możliwa jej zmiana.
• Warunek dla obudowy: temperatura otoczenia obudowy (włącznie z pętlą testową) musi być wyższa od nastawionej temperatury ochrony o co najmniej 2 °C; w przeciwnym razie obudowę i pętlę testową należy zainstalować wewnątrz urządzenia nawiewnego.
• Ułożenie kapilary: za nagrzewnicą (lub przed chłodnicą), w odległości ok. 50…100 mm, poprzecznie do przepływu powietrza i równomiernie na całej powierzchni przekroju.
• Pętla testowa: zalecane utworzenie pętli o długości ok. 200 mm i pozostawienie jej na zewnątrz kanału powietrza bezpośrednio pod obudową termostatu.
• Promień zgięcia kapilary: nie mniejszy niż 20 mm.
• Nastawa temperatury: pokrętłem na obudowie (za pomocą wkrętaka).
• Symulacja zamarzania (test): pętlę testową kapilary zanurzyć w naczyniu wypełnionym wodą z lodem.

Wyposażenie dodatkowe (opcjonalne)

• AQM63.0 (BPZ:AQM63.0) – kołnierz montażowy z nastawianą głębokością
• AQM63.2 (BPZ:AQM63.2) – 3 zaczepy kapilary i 3 wsporniki dystansowe do montażu QAF..
• AQM63.3 (BPZ:AQM63.3) – 6 zaczepów kapilary do montażu QAF../QAM..

Podsumowanie

Siemens QAF65.3AR-J to wytrzymały termostat przeciwzamarzaniowy o zakresie nastaw -10…+15 °C, z kapilarą 3 m i stykiem przełączającym SPDT. Automatyczna blokada przy spadku temperatury, samoczynne odblokowanie po wzroście o min. 3 °C oraz logika alarmu na styku 1-4 zapewniają skuteczną ochronę nagrzewnic powietrza w systemach HVAC, przy jednocześnie prostej nastawie i solidnej obudowie IP65.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu.
• Montaż, podłączenie elektryczne, nastawa temperatury oraz uruchomienie mogą wykonywać wyłącznie osoby upoważnione i wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Urządzenie pracuje z napięciem do AC 250 V. Przed otwarciem obudowy należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem elektrycznym.
• Należy podłączyć przewód ochronny PE zgodnie z obowiązującymi przepisami.
• Przewody należy podłączać wyłącznie zgodnie ze schematem połączeń producenta. Kable muszą spełniać wymagania izolacyjne dla napięcia sieciowego.
• Urządzenie należy montować w miejscu suchym i możliwie wolnym od pyłu, z zapewnieniem co najmniej 250 mm wolnej przestrzeni do kontroli nastaw, regulacji oraz demontażu.
• Termostat należy montować wyłącznie w dopuszczalnej pozycji montażowej, zgodnie z instrukcją producenta.
• Kapilarę należy prowadzić po stronie wylotowej nagrzewnicy, równomiernie na całej powierzchni, w odległości około 50 do 100 mm od wymiennika i pod kątem prostym do rurek wymiennika.
• Minimalny promień gięcia kapilary wynosi 20 mm. Zbyt mocne zagięcie może uszkodzić element pomiarowy i spowodować nieprawidłowe działanie urządzenia.
• Temperatura otoczenia obudowy musi być co najmniej o 2 °C wyższa od ustawionej wartości granicznej. Jeżeli warunek ten nie jest spełniony, np. przy montażu na zewnątrz lub w nieogrzewanych pomieszczeniach, obudowę należy zamontować wewnątrz centrali nawiewnej.
• Produkt QAF65.3AR-J jest przeznaczony do monitorowania temperatury powietrza po stronie powietrznej nagrzewnic w instalacjach wentylacyjnych i klimatyzacyjnych w celu ochrony przed zamarzaniem. Nie stosować do mediów innych niż powietrze.
• W przypadku uszkodzenia układu pomiarowego urządzenie przechodzi w stan alarmowy. Każde podejrzenie uszkodzenia kapilary lub wycieku czynnika pomiarowego wymaga wymiany urządzenia.
• Stopień ochrony obudowy: IP65. Ochrona jest skuteczna wyłącznie przy prawidłowym montażu i właściwym uszczelnieniu przepustu kablowego.
• Produkt ma kapilarę o długości 3000 mm. Podczas transportu, montażu i eksploatacji należy chronić kapilarę przed uszkodzeniem mechanicznym.
