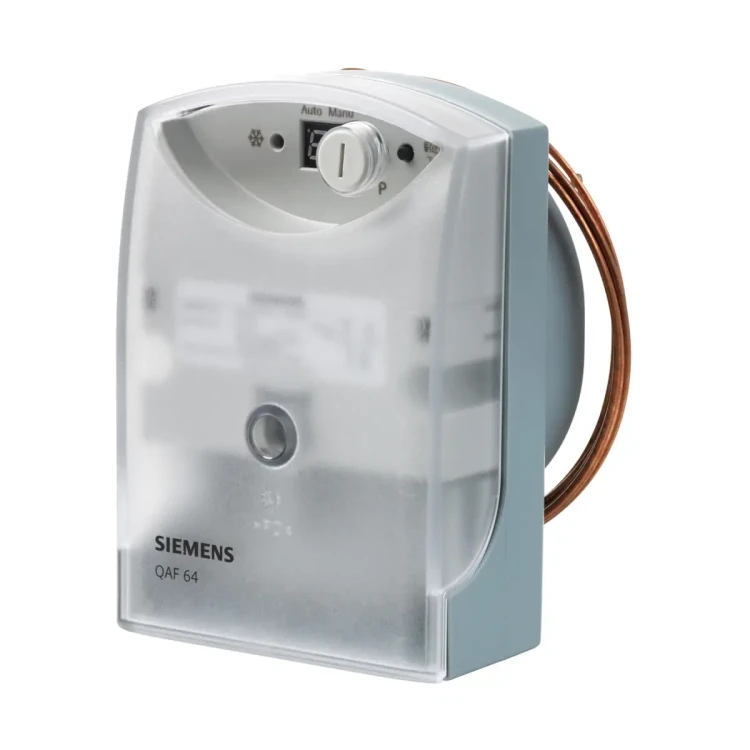

QAF64.2-J Automat przeciwzamrożeniowy, wyjście ciągłe 0..10 V i 2-stawne, kapilara 2 m, IP42

QAF64.2-J to automat przeciwzamarzaniowy do stosowania po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie mierzy najniższą temperaturę na całej długości aktywnej kapilary (min. 250 mm) w zakresie 0…15 °C i udostępnia sygnał pomiarowy oraz funkcje zabezpieczające, typowo dla nagrzewnic wodnych zagrożonych zamarzaniem. Model QAF64.2-J jest zasilany 24 V AC (SELV) i pracuje z sygnałami 0…10 V DC (wejście sterujące oraz wyjście sterujące zaworem).

Najważniejsze cechy

• Producent: Siemens
• Model: QAF64.2-J
• Nr magazynowy: S55700-P155
• Typ: automat przeciwzamarzaniowy do kanałów powietrznych (po stronie powietrza)
• Kapilara: aktywna na całej długości, długość 2 m (min. aktywna długość 250 mm)
• Zakres pomiarowy: 0…15 °C
• Zasilanie: 24 V AC ±20% (SELV), 48…63 Hz
• Sygnały analogowe: 0…10 V DC (wejście Y, wyjście Y10), wyjście pomiarowe B 0…11,5 V DC
• Wyjście przekaźnikowe: styk przełączający (Q11/Q12/Q14) do funkcji odłączeń/alarmu zamarzania
• Tryby pracy: Auto / Manu / Test
• Stopień ochrony obudowy: IP42
• Masa: ok. 0,34 kg

Zastosowanie

QAF64.2-J przeznaczony jest do zastosowań po stronie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, w szczególności:

• do nadzoru nagrzewnic wodnych, gdy istnieje ryzyko zamarzania spowodowane zimnym powietrzem zewnętrznym,
• gdy w sytuacji zagrożenia zamarzaniem wymagane jest wyłączenie wentylatorów, otwarcie zaworów grzania i zamknięcie przepustnic powietrza,
• gdy potrzebna jest sygnalizacja niebezpieczeństwa zamarzania.

Funkcje i działanie

Pomiar realizowany jest poprzez kapilarę wypełnioną parą i membranę: urządzenie wykrywa najniższą temperaturę występującą na długości kapilary (co najmniej 250 mm). Sygnał z układu pomiarowego jest wzmacniany elektronicznie i dostępny jako: sygnał pomiarowy 0…10 V DC (zacisk B).

Trzy niezależne funkcje zabezpieczenia

• Ciągłe otwieranie zaworu ogrzewania w zakresie proporcjonalności regulacji.
• Wyłączanie wentylatorów i zamykanie przepustnic poprzez przełączanie styku przekaźnika.
• Udostępnienie sygnału pomiarowego temperatury na wyjściu.

Funkcja uruchamiania

Sygnał zamarzania jest dodawany do sygnału sterującego zaworem z wejścia Y. Powoduje to wcześniejsze ustawienie zaworu grzania w pozycję pełnego otwarcia poprzez wyjście Y10, zanim przekaźnik wyjściowy przełączy się w pozycję „Zamarzanie” (Q11–Q12), co ogranicza częste przełączenia instalacji podczas uruchamiania.

Podgrzewanie wewnętrzne membrany

Aby mierzona temperatura wzdłuż kapilary była temperaturą najniższą, temperatura membrany wewnątrz obudowy musi być wyższa od temperatury kapilary. Zapewnia to element grzejny utrzymujący temperaturę membrany powyżej 15 °C tak długo, jak długo temperatura otoczenia nie spadnie poniżej –15 °C.

Tryby pracy i obsługa

• Auto: praca automatyczna (położenie normalne). Po zatrzymaniu spowodowanym zamarzaniem przekaźnik powraca automatycznie do pozycji normalnej, gdy temperatura kapilary wzrośnie (> 2 K).
• Manu: praca ręczna. Po zatrzymaniu spowodowanym zamarzaniem przekaźnik powraca do pozycji normalnej dopiero po wciśnięciu wbudowanego przycisku kasowania lub po odłączeniu napięcia zasilającego (np. przez zewnętrzny przycisk kasowania).
• Test: przekaźnik wyjściowy ustawiany jest w pozycji „Zamarzanie”, a sygnał sterujący zaworem Y10 nie ulega zmianom.

Urządzenie posiada 7-segmentowy wyświetlacz (2 cyfry, czerwony), diodę LED dla wyjścia przekaźnikowego oraz przyciski do obsługi i ustawiania temperatury zamarzania oraz kasowania w trybie ręcznym.

Podłączenie elektryczne (zaciski)

• G: zasilanie 24 V AC (SELV)
• M: masa zasilania / masa pomiarowa
• Y: wejście sygnału sterującego zaworem z regulatora, 0…10 V DC (prąd maks. 0,1 mA)
• Y10: wyjście sygnału sterującego zaworem, 0…10 V DC (prąd maks. ±1 mA)
• B: wyjście sygnału pomiarowego 0…11,5 V DC (odpowiada 0…15 °C)
• Q11 / Q12 / Q14: wyjście przekaźnikowe (styk przełączający)

Uwaga praktyczna: jeśli zacisk B jest podłączony do regulatora, sygnał może przekroczyć >10 V (np. 11 V), co może powodować błąd w niektórych regulatorach. Jako środek zaradczy można zastosować diodę Zenera ograniczającą sygnał 0…10 V.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV)
• Częstotliwość: 48…63 Hz
• Pobór mocy maks.: 6,6 VA
• Zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 13 A (char. B, C, D) lub zasilacz z ograniczeniem prądu do maks. 13 A
• Zakres pomiarowy: 0…15 °C
• Zakres nastawy zamarzania: 1…10 °C
• Nastawa fabryczna punktu przełączania: 5 °C
• Punkt kalibracji: +5 °C
• Dokładność w punkcie kalibracji: ±1 K
• Histereza przełączania: ok. 2 K
• Stała czasowa: ok. 90 s (nieruchome powietrze), <40 s (przepływające powietrze)
• Wyjście B (pomiar): 0…11,5 V DC
• Wejście Y: 0…10 V DC, prąd maks. 0,1 mA, dopuszczalna długość kabla (1,5 mm²) 300 m
• Wyjście Y10: 0…10 V DC, prąd maks. ±1 mA, dopuszczalna długość kabla (1,5 mm²) 300 m
• Wyjście przekaźnikowe (Q11/Q12/Q14): bezpotencjałowe; min. 12 V AC/DC, 100 mA; maks. 230 V AC, 6(2) A; 24 V DC, 6 A
• Kapilara: dopuszczalna temperatura maks. 110 °C
• Stopień ochrony: IP42
• Klasa bezpieczeństwa: I
• Zaciski: śrubowe, do przewodów 2 × 1,5 mm² lub 1 × 2,5 mm²
• Doprowadzenie kabla: dławik kablowy M16, do kabli o średnicy 5…10 mm
• Warunki pracy: −15…+55 °C, <85% r.h.
• Składowanie/transport: −25…+65 °C, <95% r.h.
• Materiały: podstawa PA (RAL 7001, srebrno-szary), pokrywa PC (przezroczysta), kapilara miedź
• Masa: ok. 0,34 kg

Montaż

Automat QAF64.2-J przeznaczony jest do montażu po gorącej stronie nagrzewnicy powietrza. Kapilarę należy wprowadzić do kanału i ukształtować tak, aby wygięte odcinki były rozmieszczone w całym przekroju nagrzewnicy. Kapilary nie wolno zginać pod ostrym kątem — promień zgięcia powinien być możliwie jak największy.

• Montaż bezpośredni: przykręcenie obudowy do ściany nagrzewnicy, wprowadzenie kapilary do kanału i zabezpieczenie gumowym przepustem.
• Montaż z pętlą testową: umożliwia sprawdzenie działania (niezalecany, jeśli temperatura otoczenia pętli mogłaby spaść poniżej temperatury w kanale).
• Montaż z kołnierzem montażowym (opcjonalnie): rozwiązanie dla kanałów z izolacją do 70 mm.

Wchodzące w skład dostawy

• 1 × dławik kablowy M16
• 2 × wkręt wg DIN 7981-St 4,2 × 22 (do montażu bezpośredniego)
• 1 × gumowy przepust do wprowadzenia kapilary do kanału

Wyposażenie dodatkowe (opcjonalne)

• AQM63.0 (BPZ:AQM63.0): kołnierz montażowy z regulacją głębokości (do obudowy)
• AQM63.2 (BPZ:AQM63.2): zestaw montażowy kapilary (zaczepy i wsporniki)

Podsumowanie

Siemens QAF64.2-J to kompletny automat przeciwzamarzaniowy do ochrony nagrzewnic wodnych po stronie powietrza, łączący pomiar najniższej temperatury (aktywna kapilara 2 m), analogowe sygnały 0…10 V do współpracy z regulacją zaworu oraz wyjście przekaźnikowe do realizacji odłączeń (wentylatory/przepustnice) w sytuacji zagrożenia zamarzaniem. Dzięki trybom Auto/Manu/Test i funkcji uruchamiania umożliwia stabilne, przewidywalne działanie zabezpieczenia w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QAF64.2-J posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie i nastawy mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Urządzenie jest zasilane napięciem 24 V AC SELV. Stosować wyłącznie transformator przeznaczony do napięcia bezpiecznego SELV, o 100% obciążalności i z odseparowanymi uzwojeniami.
• Przed rozpoczęciem montażu, otwarciem obudowy, wykonywaniem nastaw lub prac serwisowych należy odłączyć zasilanie. Jeśli styki przekaźnika Q11/Q12/Q14 nie pracują w obwodzie SELV, obwód przekaźnikowy musi być bezwzględnie odłączony od zasilania lub obudowę może otwierać wyłącznie autoryzowany personel elektryczny.
• Zaciski niskonapięciowe są zabezpieczone przed błędnym podłączeniem napięć do 24 V AC, jednak zaciski nie są zabezpieczone przed błędnym podłączeniem napięcia sieciowego 230 V AC. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia i zagrożenie bezpieczeństwa.
• Instalację należy wykonać zgodnie ze schematem połączeń producenta. Bezpieczniki, wyłączniki, przewody, uziemienie oraz dopuszczalne długości przewodów muszą być zgodne z lokalnymi przepisami bezpieczeństwa.
• Zewnętrzne zabezpieczenie linii zasilającej powinno stanowić wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898 albo zasilacz z ograniczeniem prądu do maks. 13 A.
• Urządzenie jest przeznaczone do montażu w instalacjach wentylacyjnych i klimatyzacyjnych po stronie powietrza, za pierwszą nagrzewnicą powietrza wypełnioną wodą i narażoną na zamarzanie. Montaż należy wykonać wyłącznie w miejscu i pozycji przewidzianej przez producenta.
• Kapilary pomiarowej nie wolno zginać pod ostrym kątem ani załamywać. Należy zachować możliwie duży promień gięcia, ponieważ uszkodzenie kapilary może spowodować przejście urządzenia w stan „Zamarzanie”.
• W przypadku uszkodzenia mechanicznego kapilary, nieszczelności układu membrany, zaniku zasilania lub awarii głównych elementów elektronicznych urządzenie sygnalizuje niską temperaturę i przechodzi w położenie „Zamarzanie”.
• Przewody należy prowadzić jako instalację stałą, z odciążeniem przewodów. Stosować dławik kablowy M16 odpowiedni do kabli o średnicy 5…10 mm.
• Jeżeli stosowana jest pętla testowa, temperatura otoczenia pętli nie może być niższa niż temperatura w miejscu pomiaru w kanale, ponieważ urządzenie reaguje na najniższą temperaturę występującą na długości kapilary.
• W przypadku podłączenia wyjścia sygnałowego B do regulatora należy uwzględnić, że sygnał może przekroczyć 10 V. W niektórych regulatorach może to wywołać stan błędu; producent zaleca zastosowanie diody Zenera ograniczającej sygnał do 0…10 V.
• Produkt przeznaczony do pracy w warunkach środowiskowych określonych przez producenta: temperatura pracy od -15 do +55°C, wilgotność poniżej 85% r.h., stopień ochrony obudowy IP42. Nie stosować poza tym zakresem warunków.
