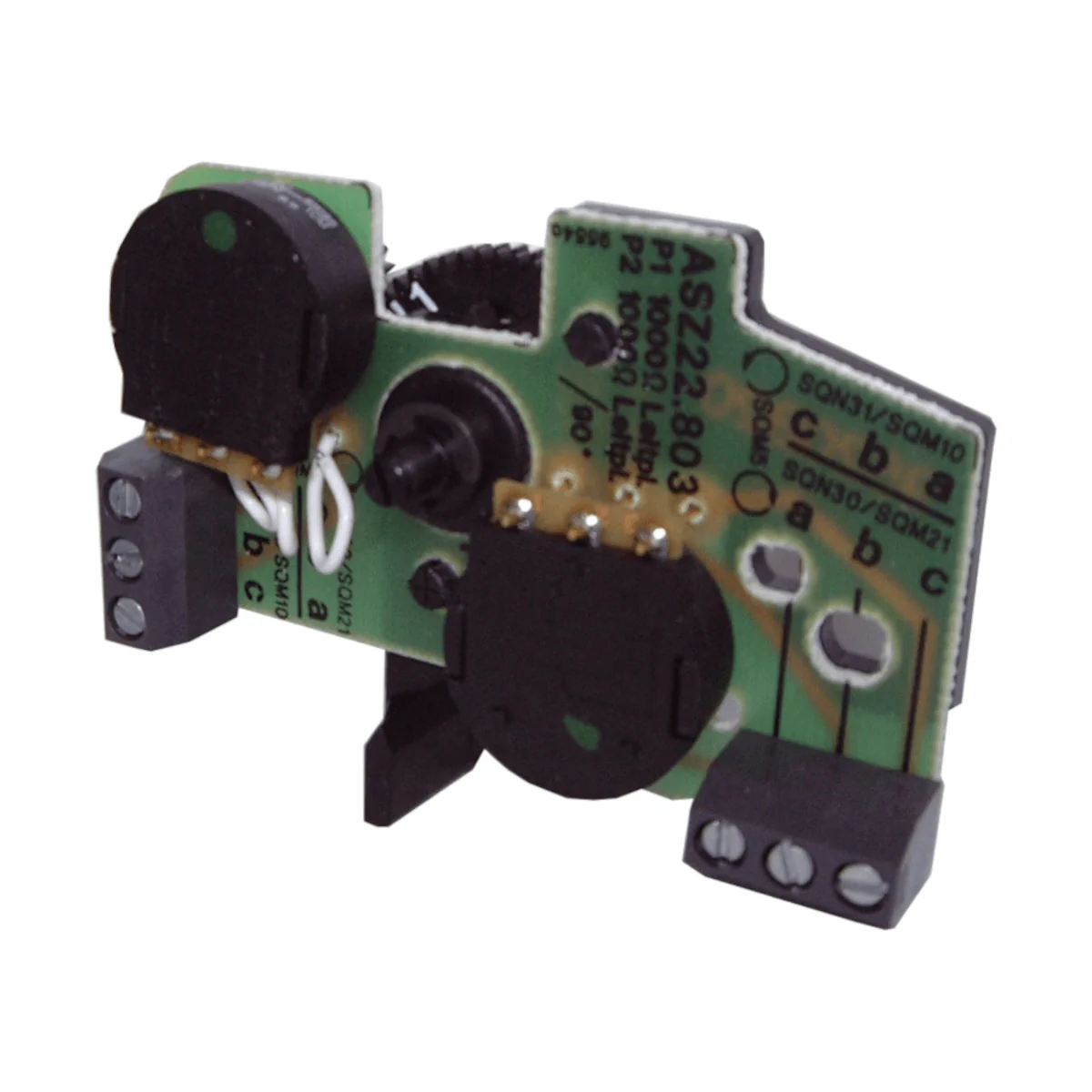

ASZ22.32 Potencjometr podwójny 1000Ω, 90°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM40.. SQM41..

ASZ22.32 to podwójny potencjometr (2 niezależne tory) z przewodzącego tworzywa sztucznego, przeznaczony do montażu bezpośrednio na osi napędowej siłowników Siemens SQM40 i SQM41. Służy do wskazywania położenia oraz elektrycznej sygnalizacji położenia osi siłownika. Wersja 90° może być stosowana dla obu kierunków obrotu: SQM40 (obrót w lewo) / SQM41 (obrót w prawo).

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.32
• Typ: potencjometr podwójny do sygnalizacji położenia osi siłownika
• Materiał ścieżki oporowej: przewodzące tworzywo sztuczne
• Rezystancja: 1000 / 1000 Ω
• Efektywny kąt obrotu: 90°
• Mechaniczny kąt obrotu: 360°, bez ograniczników krańcowych
• Napięcie robocze: DC 10 V
• Histereza (dopuszczalna): 0,3% z 90°
• Zaciski: 6-pin (dwa tory potencjometru)
• Podłączenie przewodów: 0,5…1 mm²
• Moment obrotowy nastawny jednostki potencjometru: ≤ 0,04 Nm
• Położenie montażowe: dowolne
• Masa: ok. 20 g

Zastosowanie

ASZ22.32 jest przeznaczony do montażu na siłownikach SQM40 oraz SQM41, gdzie może być wykorzystywany do:

• wskazywania położenia osi siłownika,
• generowania sygnału położenia (sygnalizacji położenia) dla układów sterowania.

Konstrukcja i montaż

• Potencjometr jest zamknięty w plastikowej obudowie i zamontowany na płytce drukowanej.
• Brak mechanicznego ograniczenia kąta obrotu (360°, bez ograniczników krańcowych).
• Przeniesienie napędu między osią siłownika a osią potencjometru realizowane jest przez połączenie kształtowe (otwór D) – bezpośrednio na osi siłownika.
• Wersja 90° może być używana dla obu kierunków obrotu: SQM40 (obrót w lewo) / SQM41 (obrót w prawo).

Podłączenie i wskazówki projektowe

• Oznaczenia zacisków: a – wyprowadzenie, b – ślizgacz, c – wyprowadzenie.
• Napięcie robocze należy podłączyć do „a” i „c”.
• Potencjometry z przewodzącego tworzywa sztucznego mogą ulec zniszczeniu, jeśli napięcie robocze zostanie podłączone między „a → b” lub „b → c”.
• Jeśli potencjometr dla kąta 90° będzie używany poza efektywnym zakresem 90°, na ślizgaczu brak będzie prawidłowego sygnału (przerwany obwód).

Dane techniczne (ASZ22.32)

• Typ: potencjometr z przewodzącego tworzywa sztucznego, podwójny
• Napięcie robocze: DC 10 V
• Rezystancja całkowita: 1000 / 1000 Ω (tolerancja całkowita rezystancji: ±20%)
• Efektywny kąt obrotu: 90°
• Mechaniczny kąt obrotu: 360° (bez ograniczników krańcowych)
• Wartości Rcałk. poza zakresem: przy <0° oraz >90° – nieskończona
• Zaciski przyłączeniowe: 6-pin
• Przekrój przewodów: 0,5…1 mm²
• Moment obrotowy (nastawny): ≤ 0,04 Nm
• Pozycja montażowa: dowolna
• Wysokość montażu: maks. 2000 m n.p.m.
• Zakres temperatur (praca): -20…+70°C
• Zakres temperatur (transport): -50…+75°C
• Zakres temperatur (składowanie): -20…+60°C
• Wilgotność: <95% wilg. wzgl. (nie dopuścić do kondensacji, oblodzenia ani dostania się wody)
• Obciążenie prądowe ślizgacza: maks. 100 µA
• Rezystancja zestykowa ślizgacza: maks. Rz ≤ 500 Ω
• Liniowość (dla Rcałk. = 1000 Ω): ±1%
• Gładkość / mikroliniowość: ±0,5%
• Trwałość: ok. 2 mln cykli przełączania
• Masa: ok. 20 g

Informacje do zamówienia

• Typ: ASZ22.32
• Nr magazynowy: S55852-Z301-A100

Podsumowanie

Siemens ASZ22.32 to podwójny potencjometr 1000/1000 Ω z przewodzącego tworzywa sztucznego, dedykowany do siłowników SQM40 i SQM41 do precyzyjnej sygnalizacji położenia. Efektywny zakres 90°, połączenie otwór D oraz zaciski 6-pin sprawiają, że jest to praktyczne rozwiązanie do integracji z układami sterowania wymagającymi sygnału położenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony do integracji z siłownikami Siemens SQM40 / SQM41 i do stosowania wyłącznie zgodnie z dokumentacją producenta.
• Oznaczenia i zgodności dotyczą wyłącznie pracy produktu w połączeniu z odpowiednim siłownikiem. W dokumentacji wskazano zgodność CE wyłącznie w połączeniu z siłownikiem oraz zgodność EAC.
• Nie ingerować w produkt i nie dokonywać żadnych modyfikacji.
• Wszystkie czynności montażowe, instalacyjne, okablowanie oraz serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy odłączyć instalację od zasilania przez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie nie jest pod napięciem. Nieprzestrzeganie tego zalecenia stwarza ryzyko porażenia prądem elektrycznym.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po zakończeniu montażu, instalacji lub prac serwisowych należy każdorazowo sprawdzić poprawność okablowania.
• Nie uruchamiać produktu po uderzeniu lub wstrząsie, nawet jeśli nie są widoczne uszkodzenia, ponieważ funkcje bezpieczeństwa mogą być ograniczone.
• Podczas montażu i użytkowania należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Produkt jest elementem elektrycznym i elektronicznym i nie może być wyrzucany razem z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Produkt należy zasilać napięciem roboczym 10 V DC zgodnie z dokumentacją producenta.
• Napięcie robocze należy podawać wyłącznie na zaciski „a” i „c”. Podanie napięcia między „a-b” lub „b-c” może spowodować zniszczenie potencjometru.
• Model ASZ22.32 jest wersją 90° i przy pracy poza efektywnym zakresem obrotu 90° na styku ślizgacza nie będzie dostępny prawidłowy sygnał.
• Model ASZ22.32 może być skonfigurowany dla obu kierunków obrotu, jednak kierunek obrotu potencjometru musi odpowiadać kierunkowi obrotu współpracującego siłownika.
• Produkt nie ma mechanicznego ograniczenia kąta obrotu. Montaż i eksploatację należy prowadzić tak, aby nie przekroczyć przewidzianego efektywnego zakresu pracy.
• Dopuszczalna wysokość instalacji wynosi maksymalnie 2000 m n.p.m.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Nieprzestrzeganie tego zalecenia może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta, w szczególności w temperaturze od -20°C do +70°C i przy wilgotności poniżej 95% r.h., bez kondensacji.
