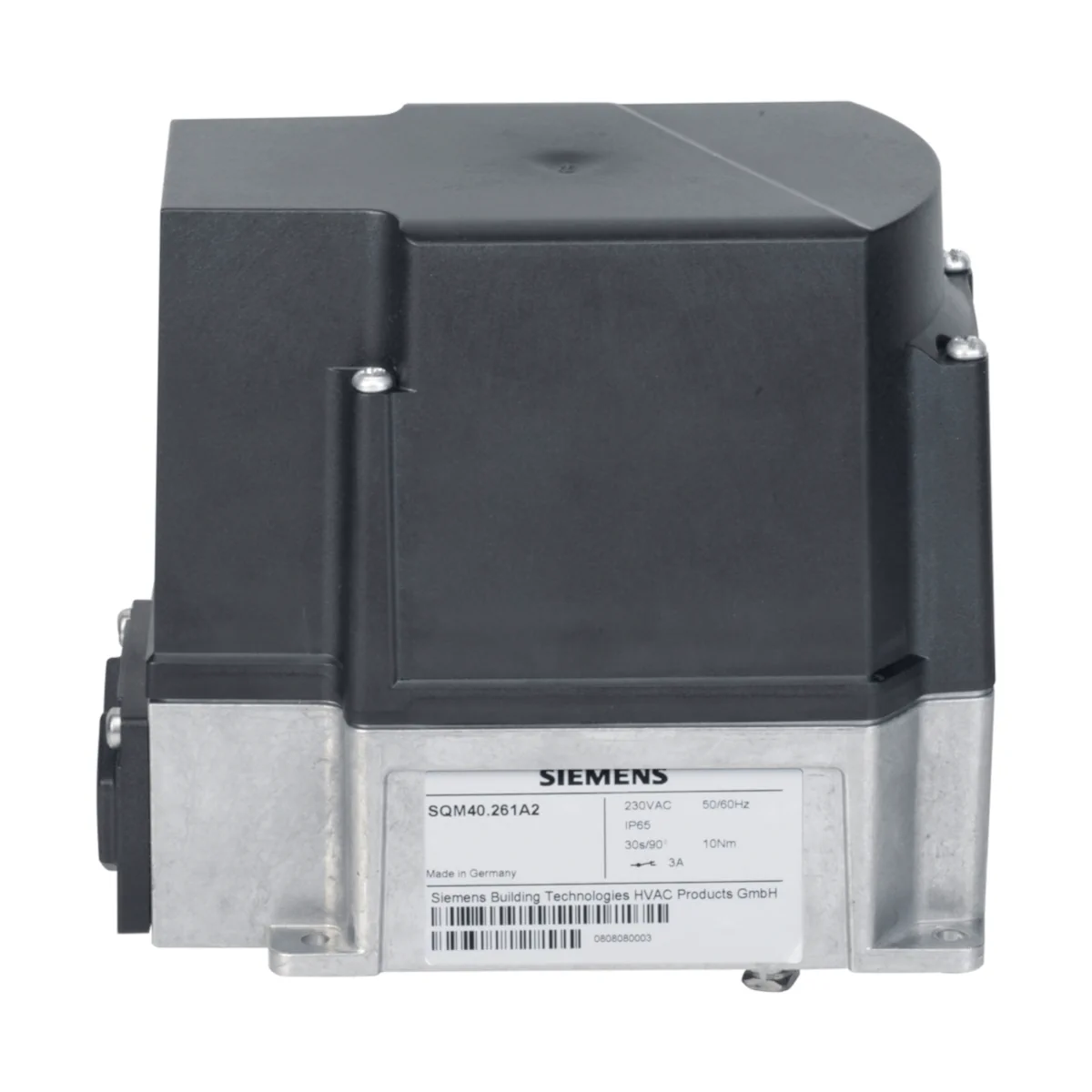

SQM41.241A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, zakres obrotu 90°, 10Nm, 30s, wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny

SQM41.241A21 to elektryczny siłownik obrotowy firmy Siemens, przeznaczony do napędu elementów wykonujących ruch obrotowy – m.in. przepustnic powietrza i gazu, regulatorów ciśnienia oleju, zaworów klapowych oraz zaworów motylkowych – w palnikach olejowych i gazowych średniej i dużej mocy oraz w urządzeniach do procesów cieplnych. Wersja SQM41 pracuje prawoobrotowo (CW) (patrząc od strony wałka), oferuje moment 10 Nm oraz czas ruchu 30 s dla 90° (przy 50 Hz), a zasilanie realizowane jest z sieci AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM41.241A21
• Typ: siłownik do przepustnic powietrza i gazu (siłownik obrotowy)
• Kierunek obrotu: prawo (CW) – seria SQM41
• Moment obrotowy: 10 Nm (tolerancja momentu: -25%)
• Czas ruchu dla 90°: 30 s (tolerancja czasu ruchu: ±10%; przy 60 Hz czas krótszy o ok. 17%)
• Wałek napędowy: Ø 10 mm, wpust czółenkowy DIN 6888 (nr wałka 1)
• Sprzęgło/obsługa ręczna: wałek odłączany od silnika przez ręczne uruchomienie sprzęgła (trzpień sprzęgła K1)
• Wskaźnik położenia: wewnętrzny wskaźnik z podziałką kątową (0…135°) i oznaczeniem kierunku dla SQM41
• Krzywki: przestawiane krzywki z odczytem punktów przełączania na skali kątowej
• Stopień ochrony: IP66 (pod warunkiem prawidłowego wykonania przepustów kablowych)
• Masa: ok. 2 kg

Zastosowanie

SQM41.241A21 jest przeznaczony do sterowania ruchem obrotowym w aplikacjach spalania i procesach cieplnych, gdzie wymagane jest precyzyjne pozycjonowanie elementów takich jak przepustnice powietrza/gazu lub zawory obrotowe. Typowe zastosowanie obejmuje regulację przepływu gazu, ilości oleju oraz ilości powietrza do spalania zależnie od obciążenia – m.in. w układach sterowania palnika.

Funkcje i działanie

Napęd i mechanika

• Silnik: synchroniczny
• Praca ciągła: 100%
• Przekładnia: bezobsługowe koła zębate i łożyska
• Luz przekładni (silnik–wałek): fabrycznie < 1°, po 250 000 cykli < 1,2°
• Moment trzymania: 50% momentu obrotowego (dla wersji 5 Nm, 10 Nm i 18 Nm)

Krzywki i punkty przełączania

• Mechanizmy ustawiania krzywek są fizycznie oddzielone od zacisków przyłączeniowych.
• Punkty przełączania ustawia się mechanizmem śrubowym, a wartości odczytuje na skali kątowej.

Trwałość

• Trwałość znamionowa: 250 000 cykli uruchomienia (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu
• Trwałość regulacyjna: 2 000 000 cykli regulacji przy obciążeniu 75% momentu znamionowego w zakresie obrotu 10°

Podłączenie elektryczne

• Napięcie robocze: AC 230 V -15% / +10%, 50…60 Hz (±6%)
• Pobór własny: 10 VA
• Zabezpieczenie zewnętrzne: bezpiecznik maks. 6,3 AT (zwłoczny) wg DIN EN 60127-2/5
• Zacisk ochronny: na obudowie znajduje się zacisk PE (połączenie śrubowe)
• Złącza: do podłączenia elektrycznego stosuje się dołączone wtyczki RAST3,5 lub RAST5 z zaciskami śrubowymi (w zależności od wersji)
• Przekrój przewodów połączeniowych (wraz z PE): 0,5…2,5 mm²
• Przepust kablowy: 2 × M16 bez gwintu lub 2 × 1/2" gwint NPT (w zależności od typu)

Dane techniczne

• Moment obrotowy: 10 Nm
• Czas ruchu (dla 90°): 30 s (50 Hz)
• Kąt roboczy: od 0° do maks. 90° lub od 0° do maks. 135° (w zależności od typu)
• Położenie montażowe: dowolne
• Stopień ochrony: IP66 (przy prawidłowym wykonaniu przepustów kablowych)
• Klasa ochronności: I
• Zasada działania: automatyczne urządzenie regulujące i sterujące, typ 2B
• Temperatura pracy: -20…+60°C
• Wilgotność: <95% wilg. wzgl. (bez kondensacji)
• Maks. wysokość instalacji: 2000 m n.p.m.
• Temperatura powierzchni montażowej: maks. 60°C
• Masa: ok. 2 kg

Montaż

• Siłownik należy chronić przed bezpośrednim działaniem słońca.
• Dla zachowania IP66 konieczne jest zastosowanie w osłonie złączy odpowiednich dławnic lub zaślepek oraz zabezpieczenie łożyska wałka przed bezpośrednim działaniem wody i pyłu.
• Moment dokręcenia: pokrywa obudowy 3,5 Nm; osłona złączy 2 Nm.

Podsumowanie

Siemens SQM41.241A21 to prawoobrotowy siłownik do aplikacji spalania, oferujący 10 Nm oraz 30 s / 90° przy zasilaniu AC 230 V. Odłączany wałek napędowy (sprzęgło K1), wewnętrzny wskaźnik położenia oraz regulowane krzywki do ustawiania punktów przełączania sprawiają, że jest to solidne rozwiązanie do sterowania przepustnicami powietrza i gazu w palnikach oraz instalacjach procesów cieplnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie elektryczne klasy I. Wymaga prawidłowego podłączenia przewodu ochronnego PE do oznaczonego zacisku ochronnego.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, regulacja, serwis oraz wszelkie ingerencje w urządzenie mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Nie otwierać, nie modyfikować i nie przerabiać siłownika poza zakresem dopuszczonym w dokumentacji producenta. Nieuprawniona ingerencja może spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Siłownik musi być zabezpieczony bezpiecznikiem wstępnym o wartości maks. 6,3 AT (zwłocznym), zgodnie z dokumentacją producenta.
• Zaciski przyłączeniowe muszą mieć zapewnioną odpowiednią ochronę przed dotykiem. Należy upewnić się, że nieizolowane przewody i połączenia nie są dostępne dotykowo.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić, czy okablowanie jest uporządkowane, prawidłowo poprowadzone i nie styka się z sąsiednimi zaciskami.
• Podczas wykonywania okablowania należy oddzielić obwody napięcia sieciowego AC 230 V od innych obwodów napięciowych, aby zapewnić ochronę przed porażeniem elektrycznym.
• Obwody niskonapięciowe sterujące należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta.
• Należy stosować wyłącznie dostarczone złącza RAST3.5 lub RAST5 ze złączami śrubowymi, zgodnie z wykonaniem urządzenia.
• Nie używać metalowych dławnic kablowych. Producent dopuszcza wyłącznie plastikowe wersje dławnic kablowych.
• Nieużywane zaciski muszą być zabezpieczone zaślepkami ochronnymi.
• Połączenie elektryczne pomiędzy elementami przepustów nie jest wykonywane automatycznie i musi zostać zapewnione podczas instalacji. Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia przepustów.
• Urządzenie należy montować zgodnie z krajowymi i lokalnymi przepisami bezpieczeństwa oraz normami instalacyjnymi właściwymi dla miejsca zastosowania.
• Należy zapewnić prawidłowe odciążenie przewodów oraz stosować odpowiednie tulejki zaciskowe, tak aby przewody łączone nie mogły zetknąć się z sąsiednimi zaciskami.
• Siłownik należy chronić przed bezpośrednim promieniowaniem słonecznym.
• Dla modelu SQM41.241A21 należy zachować właściwy kierunek obrotu: zgodnie z ruchem wskazówek zegara (CW), patrząc od strony wału.
• Połączenie pomiędzy wałem siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe i pewne mechanicznie.
• Nie dopuszczać do upadku, silnych wstrząsów ani uderzeń urządzenia. Siłownik, który spadł lub został uderzony, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elektroniczne komponenty siłownika. Zalecane jest stosowanie zabezpieczeń ESD.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do wnętrza urządzenia. Niezastosowanie się do tego wymagania grozi utratą funkcji bezpieczeństwa oraz porażeniem elektrycznym.
• Urządzenie przeznaczone jest do pracy w zakresie temperatur otoczenia od -20 °C do +60 °C oraz na wysokości do 2000 m n.p.m. Temperatura powierzchni montażowej nie może przekraczać 60 °C.
• Stopień ochrony obudowy IP66 jest zachowany wyłącznie przy prawidłowym montażu i właściwym uszczelnieniu przepustów kablowych zgodnie z dokumentacją producenta.
• Na oznaczonych zaciskach sterujących wolno podłączać wyłącznie linie sterujące do automatyki palnikowej lub jednostki sterującej. Nie wolno podłączać dodatkowych obciążeń zewnętrznych, takich jak lampki sygnalizacyjne.
• Jeżeli urządzenie osiągnie projektowaną trwałość eksploatacyjną wynoszącą 250 000 cykli startowych lub odpowiadający jej czas użytkowania, powinno zostać wymienione przez autoryzowany personel.
