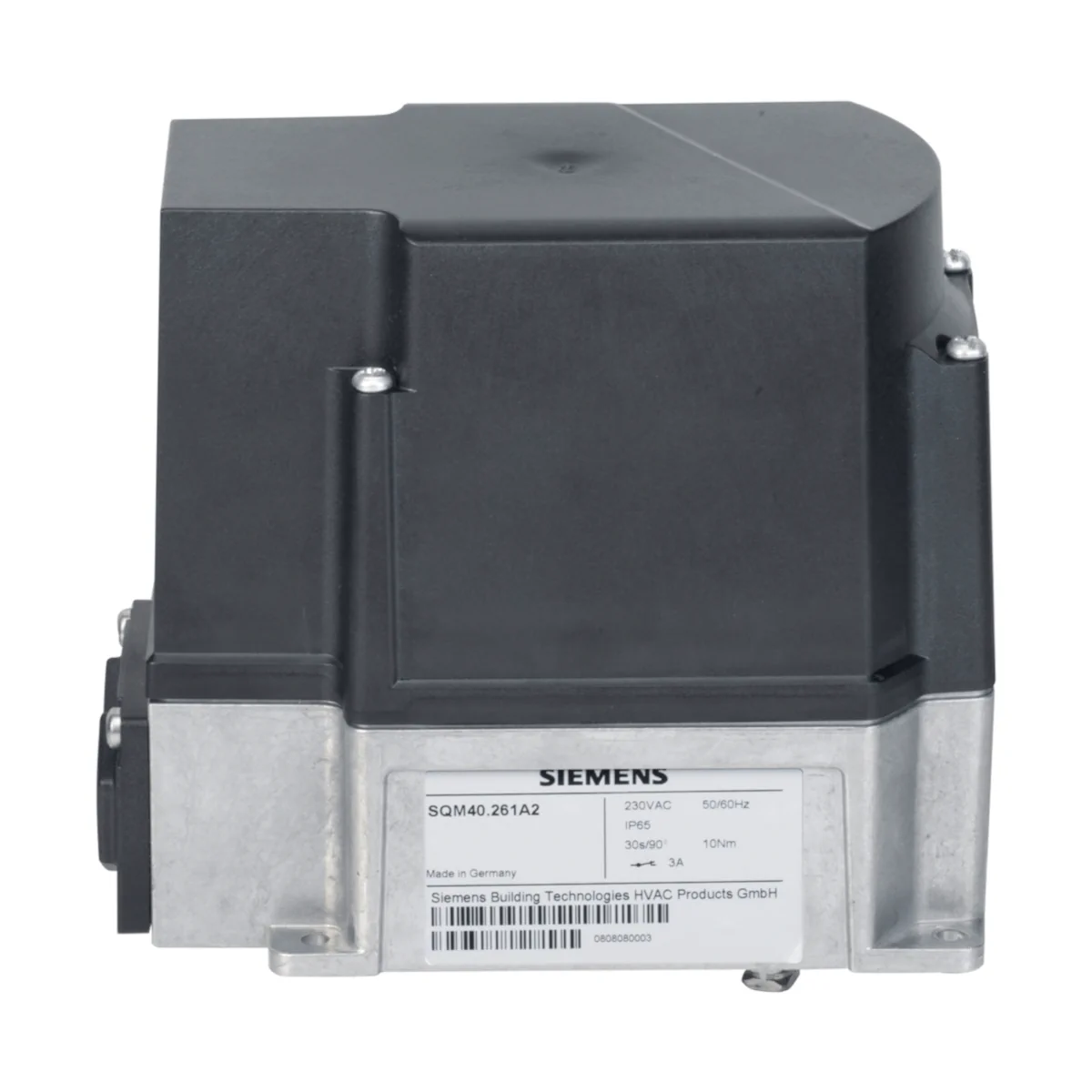

SQM41.245A21 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, zakres obrotu 90°, 10Nm, 30s, wersja elektroniczna 4, 3 przełączniki, potencjometr podwójny

SQM41.245A21 to siłownik do przepustnic powietrza i gazu firmy Siemens, przeznaczony do napędu elementów wykonujących ruch obrotowy w aplikacjach palnikowych (olejowych i gazowych) oraz w urządzeniach procesów cieplnych. Wariant SQM41 pracuje prawoobrotowo (CW) (patrząc na stronę wałka / powierzchnię montażową), zapewnia moment obrotowy 10 Nm i czas ruchu 30 s (dla 90°), a dzięki wersji elektronicznej z wejściami analogowymi umożliwia sterowanie sygnałem ciągłym (m.in. 2…10 V, 4…20 mA lub 0…135 Ω) w zależności od sposobu podłączenia.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM41.245A21
• Typ: siłownik do przepustnic powietrza i gazu (napęd obrotowy)
• Zastosowanie: palniki olejowe i gazowe średniej/dużej mocy oraz urządzenia do procesów cieplnych
• Kierunek obrotu: prawo (CW) – patrząc na stronę wałka (SQM41)
• Moment obrotowy: 10 Nm (tolerancja momentu: -25%)
• Czas ruchu: 30 s dla 90° (przy 50 Hz; przy 60 Hz ok. 17% krócej)
• Zasilanie: AC 230 V -15% / +10%, 50…60 Hz ±6%
• Pobór mocy: 10 VA
• Wersja sterowania: elektroniczna z wejściem analogowym (2…10 V / 4…20 mA / 0…135 Ω)
• Stopień ochrony: IP66 (pod warunkiem prawidłowego wykonania przepustów kablowych)
• Klasa ochronności: I
• Wskaźnik położenia: wewnętrzny wskaźnik pozycji oraz skala kątowa
• Wałek napędowy: wersja wałka D Ø10 mm (kompatybilna z SQM45); wałek fabrycznie zamontowany, niewymienny
• Sprzęgło: możliwość odłączenia wałka od silnika (ręczne uruchomienie sprzęgła)
• Masa: ok. 2 kg

Zastosowanie

SQM41.245A21 jest przeznaczony do napędu m.in. regulatorów ciśnienia oleju, zaworów klapowych, zaworów motylkowych oraz innych elementów wykonujących ruch obrotowy. Typowe zastosowanie to regulacja przepływu gazu, ilości oleju i ilości powietrza do spalania w zależności od aktualnego obciążenia:

• w połączeniu z regulatorami modulowanymi (np. sterowanie ciągłe),
• i/lub bezpośrednio przez sterownik palnika.

Funkcje i działanie

Elektroniczne sterowanie analogowe

• Wartość zadana napięciowa: DC 2…10 V (Umin 2 V, Umax 10 V), impedancja wejściowa ≥ 5 kΩ
• Wartość zadana prądowa: DC 4…20 mA (Imin 4 mA, Imax 20 mA), impedancja wejściowa ≤ 500 Ω
• Wartość zadana rezystancyjna: 0…135 Ω (Rnominal 135 Ω ±5%)
• Liniowość: < 5% zakresu wysterowania

Ustawianie krzywek i punkty przełączania

• Mechanizmy ustawiania krzywek są oddzielone fizycznie od zacisków przyłączeniowych.
• Krzywki można nastawiać przy wyłączonym zasilaniu, korzystając ze skali kątowej (nastawa mechanizmem śrubowym).
• Przed uruchomieniem należy sprawdzić ustawienie pozycji przełączania.

Sprzęgło i serwisowanie

• Wałek może być odłączany od silnika poprzez ręczne uruchomienie sprzęgła (trzpień sprzęgła).
• Przekładnia, koła zębate i łożyska są bezobsługowe.

Podłączenie elektryczne (SQM4x.x4xxxx)

• W zestawie: wtyczki RAST3,5 lub RAST5 z zaciskami śrubowymi (w zależności od wersji płytki drukowanej).
• Zacisk ochronny: na obudowie dostępny zacisk PE (połączenie śrubowe).
• Zabezpieczenie zasilania: siłownik może być zasilany wyłącznie przez bezpiecznik maks. 6,3 AT (zwłoczny) zgodny z DIN EN 60127-2/5.
• Przekrój przewodów połączeniowych (łącznie z PE): 0,5…2,5 mm²

Zaciski napięcia sieciowego (X2) – wartości znamionowe

• X2-1 Otwarcie (I): wejście AC 120/230 V, maks. 1 A, cosφ > 0,9
• X2-2 Ruch do pozycji małego obciążenia (V): wejście AC 120/230 V, maks. 1 A, cosφ > 0,9
• X2-3 Pozycja osiągnięta: wyjście AC 120/230 V, maks. 10 mA, cosφ > 0,9
• X2-4 Zamknięcie / zapłon (VI): wejście AC 120/230 V, maks. 1 A, cosφ > 0,9
• X2-5 Zezwolenie dla regulatora: wejście AC 120/230 V, maks. 60 mA / 30 mA
• X2-6 Neutralna: wejście AC 120/230 V, maks. 60 mA / 30 mA

Zaciski niskiego napięcia (X1)

• X1-1 2…10 V: wejście (maks. DC 10 V względem GND)
• X1-2 GND: masa
• X1-3 4…20 mA: wejście (maks. 20 mA względem GND)
• X1-4 0…135 Ω (1): wejście
• X1-5 0…135 Ω (2): wejście
• X1-6 0…135 Ω (3 / GND): wejście / masa

Dane techniczne (wybrane)

• Napięcie robocze: AC 230 V -15% / +10%
• Częstotliwość: 50…60 Hz ±6%
• Silnik: synchroniczny
• Zużycie własne: 10 VA
• Czas pracy: 100%
• Kąt roboczy: od 0° do maks. 90° lub 135° (w zależności od typu)
• Położenie montażowe: dowolne
• Stopień ochrony: IP66 (przy prawidłowo wykonanych przepustach kablowych)
• Moment trzymania: 50% momentu obrotowego (dla wersji 10 Nm)
• Czas przerwy przy zmianie kierunku obrotów (stan bezprądowy): > 100 ms
• Luz przekładni (silnik–wałek): fabrycznie < 1°; po 250 000 cykli < 1,2°
• Trwałość: 250 000 cykli uruchomienia (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy obciążeniu momentem znamionowym w całym zakresie obrotu
• Warunki pracy (otoczenie): -20…+60°C (dla wersji 18 Nm: -15…+60°C), wilgotność < 95% r.h., maks. 2000 m n.p.m.; bez kondensacji i oblodzenia

Montaż i wykonanie

• Obudowa: dolna część z ciśnieniowego odlewu aluminiowego, pokrywa z tworzywa odpornego na uderzenia i wysoką temperaturę.
• Mocowanie: otwory do mocowania na spodzie obudowy (po stronie wałka) – jak w siłownikach SQM45/SQM48 (śruby M5) lub alternatywnie montaż z przodu jak w SQM10/SQM20 (śruby samogwintujące M5).
• Ochrona IP66: w celu zachowania IP66 użytkownik musi zastosować w osłonie złączy odpowiednie dławnice lub zaślepki oraz zabezpieczyć łożysko wałka przed bezpośrednim działaniem wody i pyłu.
• Zalecenia montażowe: siłownik powinien być chroniony przed bezpośrednim działaniem słońca.

Podsumowanie

Siemens SQM41.245A21 to solidny, prawoobrotowy siłownik do przepustnic powietrza i gazu o momencie 10 Nm i czasie ruchu 30 s (dla 90°), zasilany AC 230 V. Wersja elektroniczna z wejściami 2…10 V / 4…20 mA / 0…135 Ω, stopień ochrony IP66 (przy prawidłowym uszczelnieniu przepustów), mechanizm nastawy krzywek oraz możliwość rozłączenia sprzęgła czynią go praktycznym napędem do zastosowań palnikowych i procesowych, gdzie liczy się powtarzalność i trwałość.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Siłownik przeznaczony jest do zastosowań OEM i integracji w urządzeniach sterujących przepustnicami powietrza i gazu. Montaż, podłączenie, regulacja, uruchomienie i konserwacja mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem montażu lub prac serwisowych należy całkowicie odłączyć zasilanie. W celu pełnego odłączenia urządzenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Produkt jest urządzeniem elektrycznym klasy ochronności I i wymaga prawidłowego podłączenia przewodu ochronnego PE do oznaczonego zacisku ochronnego.
• Podłączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi i lokalnymi przepisami bezpieczeństwa. Zaciski muszą mieć odpowiednie zabezpieczenie przed dotykiem, a nieizolowane przewody i połączenia nie mogą być dostępne dla użytkownika.
• Siłownik SQM41.245A21 zasila się napięciem AC 230 V. Obwód zasilania musi być zabezpieczony bezpiecznikiem maks. 6,3 AT (zwłocznym), zgodnie z dokumentacją producenta.
• Podczas wykonywania okablowania należy oddzielić obwody sieciowe AC 230 V od innych obwodów napięciowych, aby zapewnić ochronę przed porażeniem elektrycznym.
• Obwody sterujące niskonapięciowe należy wykonywać zgodnie z wymaganiami SELV/PELV oraz dokumentacją producenta. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję siłownika poza zakresem przewidzianym przez producenta. Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa; takiego urządzenia nie wolno uruchamiać nawet przy braku widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych podczas kontaktu z elementami elektronicznymi urządzenia. Zalecane jest stosowanie zabezpieczeń ESD.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania oraz stan wszystkich połączeń.
• Produkt należy montować zgodnie z wymaganym kierunkiem obrotu dla modelu SQM41.245A21: zgodnie z ruchem wskazówek zegara (CW), patrząc od strony wału.
• Siłownik należy chronić przed bezpośrednim promieniowaniem słonecznym oraz przed kondensacją, oblodzeniem i wnikaniem wody do wnętrza urządzenia. Niedopuszczenie do tych warunków jest istotne dla zachowania funkcji bezpieczeństwa i ochrony przed porażeniem.
• Do montażu i prowadzenia przewodów należy stosować wyłącznie odpowiednie elementy zgodne z dokumentacją producenta, w tym wyłącznie plastikowe dławiki kablowe. Nieużywane zaciski powinny być zabezpieczone zaślepkami.
• Połączenie między wałem siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe i zgodne z dokumentacją producenta. Nieprawidłowy montaż mechaniczny może spowodować niewłaściwą pracę układu.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w zakresie temperatury pracy od -20°C do +60°C oraz przy wilgotności poniżej 95% r.h.
• Po osiągnięciu projektowanej trwałości eksploatacyjnej siłownik powinien zostać wymieniony przez autoryzowany personel.
