ASZ22.34 Potencjometr podwójny 1000Ω, 135°, wykonany z tworzywa, do elektrycznego wskazania położenia siłownika gazowego SQM41..

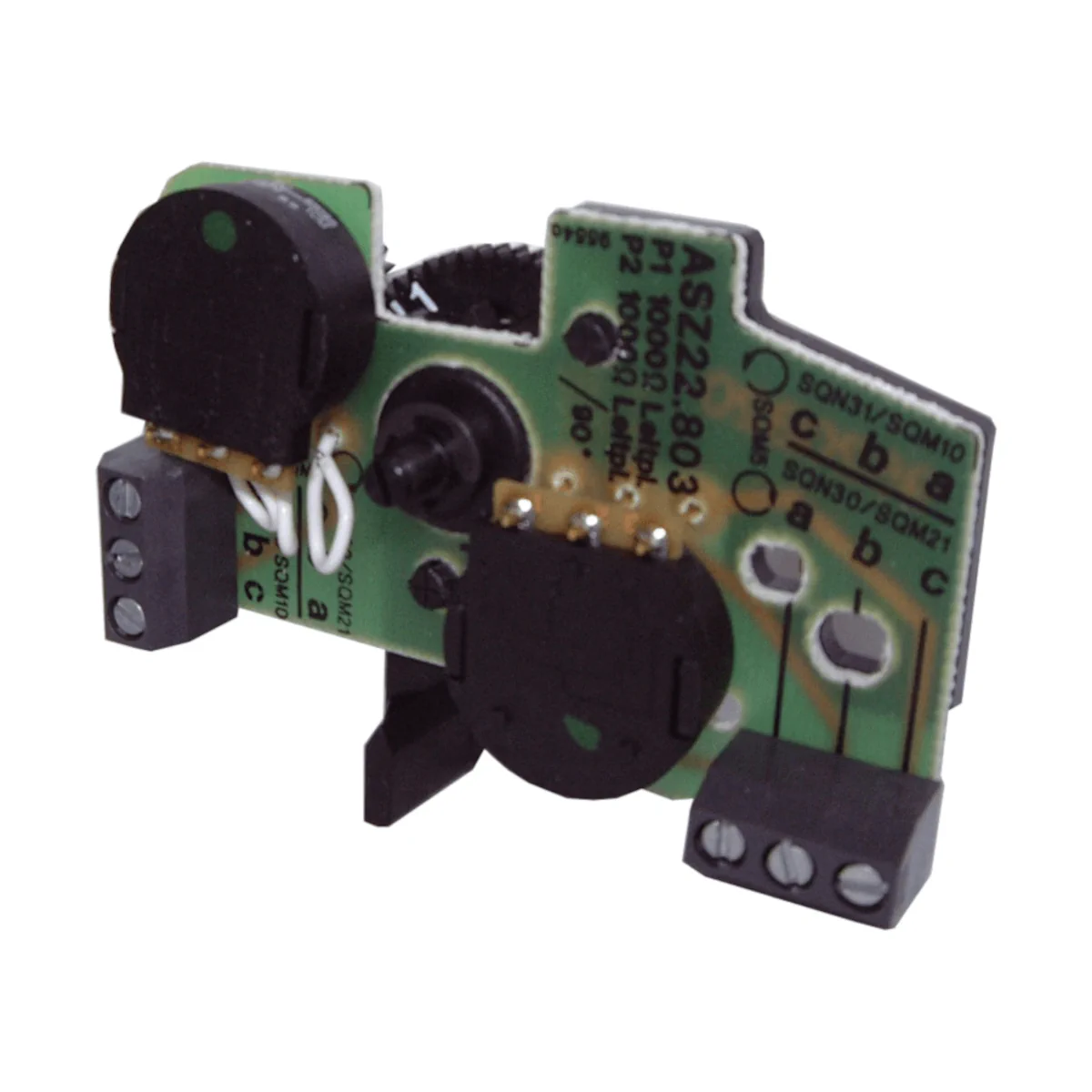

ASZ22.34 to podwójny potencjometr Siemens z przewodzącego tworzywa sztucznego, przeznaczony do montażu bezpośrednio na osi siłownika w celu elektrycznej sygnalizacji (wysyłania sygnału) położenia osi. Wersja ta jest wykonaniem 135° i może być stosowana wyłącznie z siłownikiem SQM41 (wymagany zgodny kierunek obrotu – obrót w prawo).

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ22.34
• Typ: potencjometr podwójny do elektrycznej sygnalizacji położenia osi siłownika
• Materiał ścieżki oporowej: przewodzące tworzywo sztuczne
• Efektywny kąt obrotu: 135°
• Rezystancja: 1000 / 1000 Ω
• Napięcie robocze: DC 10 V
• Podłączenie elektryczne: 6-pinowy zacisk śrubowy (dla potencjometru podwójnego)
• Montaż: bezpośrednio na osi siłownika, połączenie kształtowe (otwór D)
• Kompatybilność: tylko SQM41
• Położenie montażowe: dowolne

Zastosowanie

ASZ22.34 jest przeznaczony do montażu na osi napędowej siłownika SQM41. Może być używany do wskazywania położenia oraz do wysyłania sygnału położenia (sygnalizacji położenia).

Wykonanie i współpraca z siłownikiem

• Potencjometr posiada ścieżkę oporową z przewodzącego tworzywa sztucznego, jest zamknięty w plastikowej obudowie i zamontowany na płytce drukowanej.
• Nie posiada mechanicznego ograniczenia kąta obrotu (brak ograniczników krańcowych).
• Wersje 135° są przeznaczone tylko do jednego określonego kierunku obrotu: ASZ22.34 może być używany tylko z siłownikiem SQM41 (obrót w prawo).

Podłączenie elektryczne (zaciski a / b / c)

• a – wyprowadzenie potencjometru
• b – ślizgacz potencjometru
• c – wyprowadzenie potencjometru

• Napięcie robocze należy podłączyć do „a” i „c”.
• Potencjometry z przewodzącego tworzywa sztucznego mogą ulec zniszczeniu, jeśli napięcie robocze zostanie podłączone między „a → b” lub „b → c”.

Ważne informacje o kącie pracy

• Mechaniczny kąt obrotu: 360°, bez ograniczników krańcowych
• Efektywny kąt obrotu: 135°
• Jeśli potencjometr będzie używany poza efektywnym zakresem kąta obrotu, na ślizgaczu może wystąpić brak prawidłowego sygnału (przerwany obwód).
• Wartości rezystancji całkowitej są nieskończone przy < 0° oraz przy > 135°.

Dane techniczne (ASZxx.3x – dotyczy ASZ22.34)

• Napięcie robocze: DC 10 V
• Dopuszczalna histereza: 0,3% z 135°
• Całkowita tolerancja rezystancji: ±20%
• Zacisk przyłączeniowy (podwójny potencjometr): 6-pinowy
• Przekrój przewodów: 0,5…1 mm²
• Moment obrotowy nastawny jednostki potencjometru: ≤ 0,04 Nm
• Waga (potencjometr podwójny): ok. 20 g
• Warunki pracy: -20…+70°C, wilgotność < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Obciążenie prądowe ślizgacza: maks. 100 µA
• Rezystancja zestykowa ślizgacza: maks. Rz ≤ 500 Ω
• Liniowość (w odniesieniu do Rcałk. = 1000 Ω): ±1%
• Gładkość (alfa = 10°) / mikroliniowość: ±0,5%
• Trwałość: ok. 2 mln cykli przełączania

Informacje do zamówienia

• Typ: ASZ22.34
• Nr magazynowy / kod zamówieniowy: S55852-Z302-A100

Podsumowanie

Siemens ASZ22.34 to podwójny potencjometr 1000/1000 Ω z przewodzącego tworzywa sztucznego, przeznaczony do precyzyjnej sygnalizacji położenia po montażu na osi siłownika. Dzięki wykonaniu 135° i połączeniu kształtowemu (otwór D) jest to rozwiązanie dedykowane wyłącznie do siłownika SQM41 (obrót w prawo).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do integracji z siłownikiem; zgodność i oznaczenia dotyczą zastosowania w połączeniu z odpowiednim siłownikiem.
• Posiada oznaczenie CE wyłącznie w połączeniu z siłownikiem zgodnym z dokumentacją producenta.
• Posiada zgodność EAC (Eurasian Conformity) wyłącznie w połączeniu z odpowiednim siłownikiem.
• Nie wyrzucać z odpadami komunalnymi. Potencjometr zawiera elementy elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie ingerować w produkt i nie dokonywać jego modyfikacji.
• Wszelkie czynności związane z montażem, instalacją, okablowaniem i serwisem mogą wykonywać wyłącznie wykwalifikowane osoby.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy odłączyć instalację od zasilania przez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym włączeniem i upewnić się, że urządzenie nie jest pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zastosować odpowiednie środki ochrony przed przypadkowym dotknięciem połączeń elektrycznych.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność okablowania.
• Nie uruchamiać produktu po uderzeniu lub wstrząsie, nawet jeśli nie są widoczne uszkodzenia, ponieważ funkcje bezpieczeństwa mogą być osłabione.
• Montaż i eksploatację należy prowadzić zgodnie z właściwymi krajowymi przepisami bezpieczeństwa.
• Produkt należy zasilać napięciem roboczym 10 V DC i podłączać zgodnie z oznaczeniami zacisków oraz dokumentacją producenta.
• Napięcie robocze należy podawać wyłącznie między zaciski „a” i „c”. W potencjometrach z tworzywa przewodzącego podanie napięcia między „a–b” lub „b–c” może spowodować zniszczenie produktu.
• Model ASZ22.34 jest przeznaczony do efektywnego zakresu obrotu 135°. Praca poza tym zakresem może powodować brak prawidłowego sygnału na styku ślizgacza (przerwanie obwodu).
• Model ASZ22.34 jest przeznaczony wyłącznie do współpracy z siłownikiem SQM41 o kierunku obrotu zgodnym z ruchem wskazówek zegara. Zastosowanie z nieodpowiednim kierunkiem obrotu jest niedopuszczalne.
• Produkt nie posiada mechanicznego ograniczenia kąta obrotu, dlatego montaż i ustawienie muszą być wykonane zgodnie z dokumentacją producenta oraz dopuszczalnym zakresem pracy.
• Dopuszczalna wysokość instalacji wynosi maksymalnie 2000 m n.p.m.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody. Nieprzestrzeganie tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w temperaturze od -20°C do +70°C i przy wilgotności poniżej 95% r.h.
