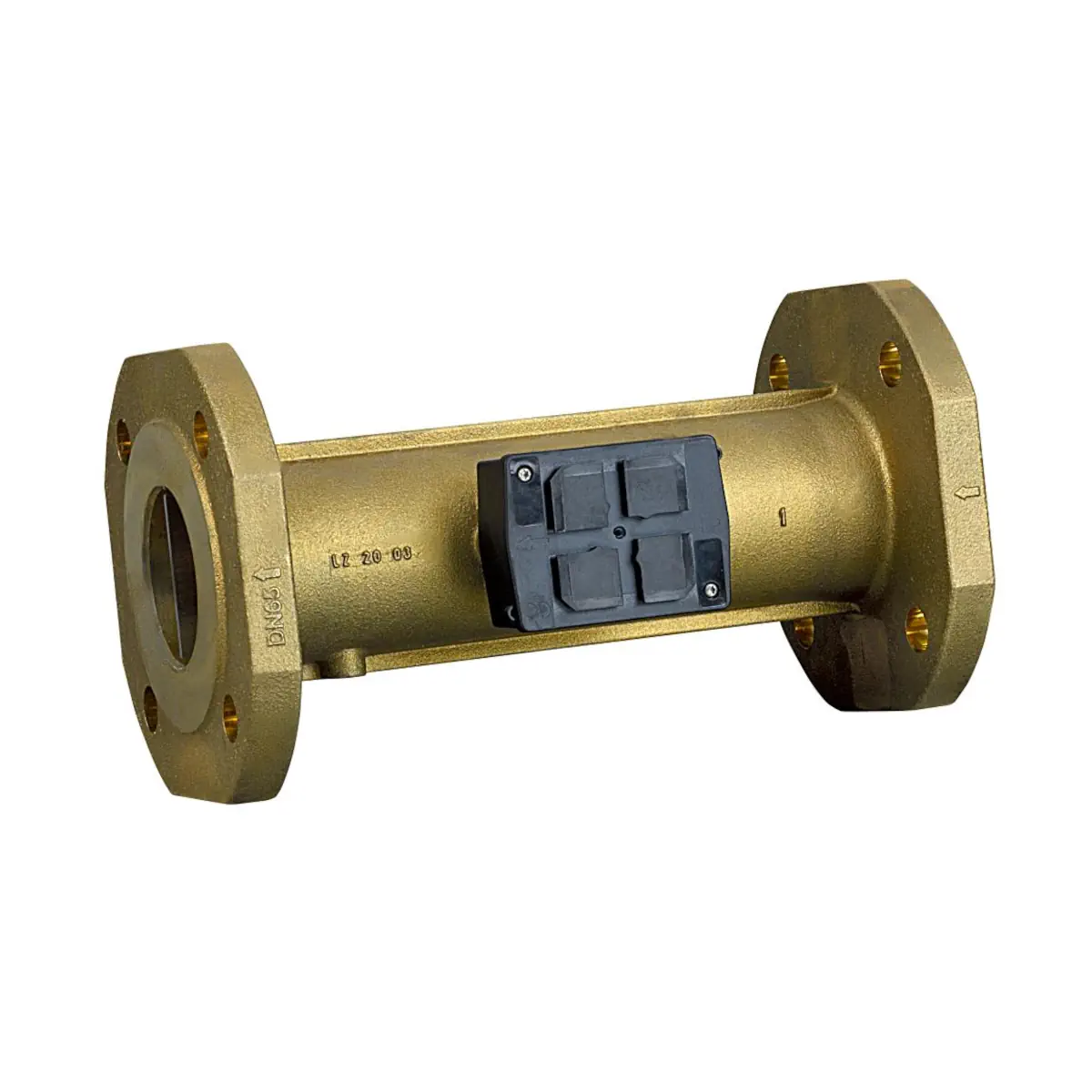

AVF4E065 Przepływomierz ultradźwiękowy do zaworu inteligentnego DN65; długość korpusu 300 [mm], kołnierz DN65, PN16

AVF4E065 to ultradźwiękowy czujnik przepływu (flow sensor) firmy Siemens, przeznaczony jako część zamienna do systemu Intelligent Valve (zawór regulacyjny PICV z pomiarem przepływu/energii) w wykonaniu kołnierzowym DN65. Czujnik realizuje ciągły pomiar przepływu objętościowego i przekazuje wartość rzeczywistą do sterownika Intelligent Valve, który wykorzystuje ją do regulacji i funkcji ograniczeń (np. limitów przepływu).

Najważniejsze cechy

• Producent: Siemens
• Model: AVF4E065
• Numer katalogowy (stock number): S55845-Z213
• Typ elementu: ultradźwiękowy czujnik przepływu (spare part) dla Intelligent Valve
• Wielkość nominalna: DN65
• Wykonanie: kołnierzowe
• Ciśnienie nominalne: PN16

Zastosowanie

AVF4E065 stosuje się w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) jako czujnik przepływu w układzie Intelligent Valve, gdzie odpowiada za dokładny pomiar przepływu objętościowego w obiegach wody lodowej i grzewczej oraz w aplikacjach z mieszaninami wody z glikolem etylenowym (do 50%).

Dane techniczne

• Metoda pomiaru: ultradźwiękowa
• Dokładność pomiaru przepływu: ±2% dla wody oraz ±6% dla mieszanin woda–glikol etylenowy (w zakresie 25…100% przepływu nominalnego)
• Minimalny pomiar przepływu: 0,8% przepływu nominalnego
• Materiał rury pomiarowej (DN65): mosiądz
• Długość przewodu: 5 m
• Długość montażowa: 300 mm

Montaż i zalecenia instalacyjne

• Należy zapewnić odcinek prosty na wlocie przed czujnikiem o długości L ≥ 5 × DN, aby zagwarantować wskazaną dokładność pomiaru i regulacji.
• Należy bezwzględnie zachować prawidłowy kierunek przepływu (zgodnie ze strzałką na korpusie) – w przeciwnym razie Intelligent Valve nie może pracować poprawnie.
• Nie montować czujnika w najwyższym punkcie części instalacji, aby nie dopuścić do gromadzenia się pęcherzyków powietrza w przepływomierzu.

Podsumowanie

Siemens AVF4E065 (S55845-Z213) to kołnierzowy, ultradźwiękowy czujnik przepływu DN65 / PN16 o długości montażowej 300 mm, przeznaczony jako część zamienna do Intelligent Valve. Zapewnia ciągły, precyzyjny pomiar przepływu (±2% dla wody) i stanowi kluczowy element do realizacji funkcji regulacji oraz ograniczeń przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AVF4E065 posiada deklarację zgodności CE.
• Produkt AVF4E065 posiada zgodność EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby.
• Przed montażem i demontażem należy odłączyć zasilanie. Montaż wykonywać wyłącznie bez przyłożonego napięcia.
• Produkt jest czujnikiem przepływu przeznaczonym do współpracy z systemem Intelligent Valve. Stosować wyłącznie zgodnie z dokumentacją producenta i tylko z przewidzianymi urządzeniami współpracującymi.
• Nie używać czujnika jako punktu mocowania, podparcia ani elementu do przenoszenia obciążeń mechanicznych.
• Przed montażem usunąć z czujnika i rurociągów zanieczyszczenia, opiłki, zgorzelinę i pozostałości po spawaniu. Zaleca się zastosowanie filtra lub odmulacza w instalacji.
• Nie izolować elektroniki czujnika. Należy zapewnić swobodną cyrkulację powietrza wokół części elektronicznej.
• Podczas montażu należy bezwzględnie przestrzegać właściwego kierunku przepływu oznaczonego na produkcie.
• Aby zapewnić deklarowaną dokładność pomiaru, przed czujnikiem należy zachować prosty odcinek rury o długości co najmniej 5 x DN. Dla modelu AVF4E065 (DN 65) oznacza to minimum 325 mm.
• Nie montować czujnika w najwyższym punkcie instalacji, aby zapobiec gromadzeniu się pęcherzy powietrza w torze pomiarowym.
• Napełnianie instalacji wolno wykonywać wyłącznie przy całkowicie otwartych zaworach. Przed demontażem należy zamknąć zawory odcinające.
• Podczas pracy elementy instalacji mogą się nagrzewać. Nie dotykać gorących części bez odpowiednich środków ochrony, ponieważ grozi to oparzeniem.
• Przy montażu kołnierzowym należy oczyścić powierzchnie kołnierzy, zastosować odpowiednią uszczelkę oraz dokręcać śruby krzyżowo w trzech etapach: 25%, 50% i 100% momentu końcowego.
• Dla modelu AVF4E065, DN 65, PN 16 maksymalny moment dokręcania połączenia kołnierzowego wynosi 120 Nm. Po osiągnięciu temperatury roboczej należy ponownie dokręcić połączenie momentem 120 Nm.
