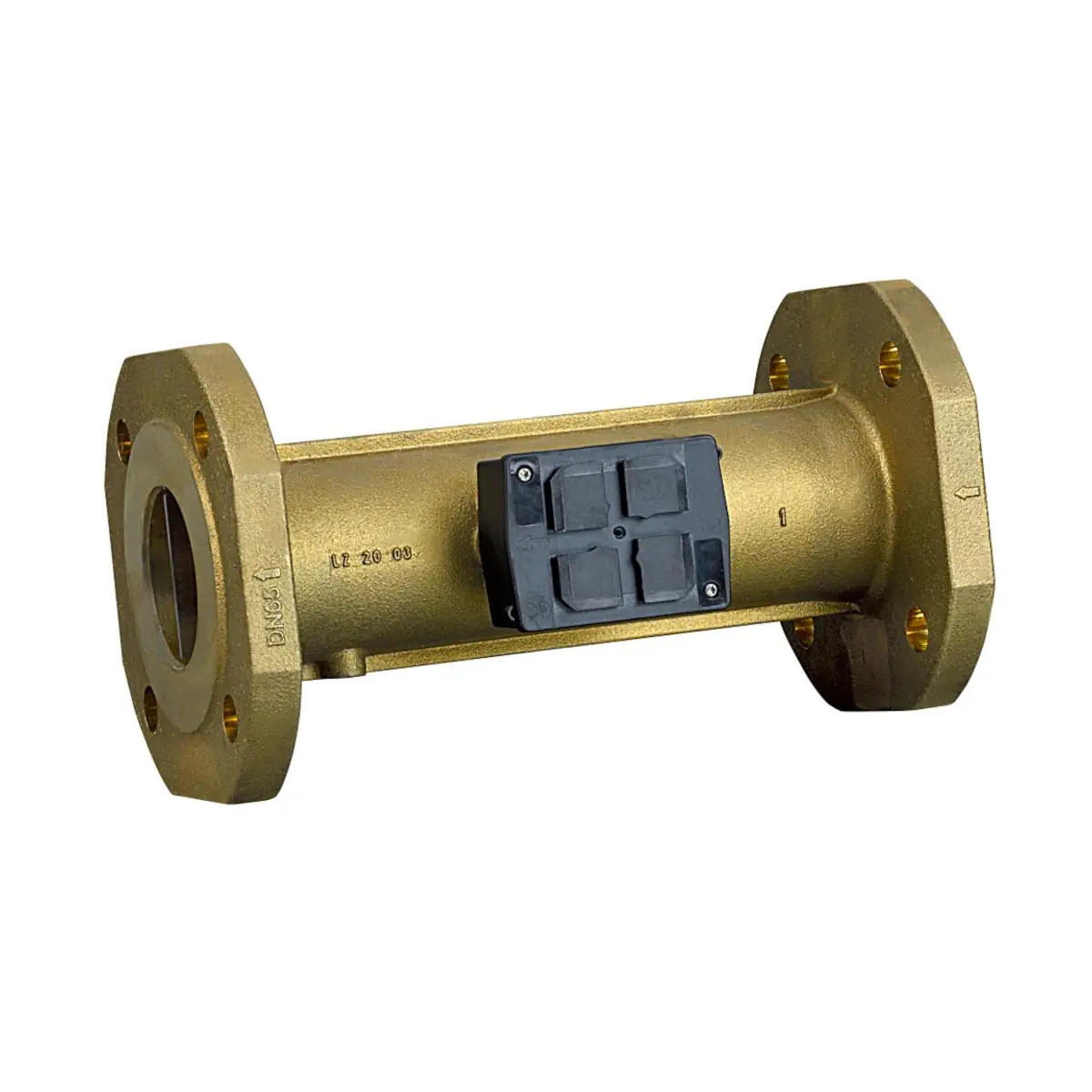

AVF4E080 Przepływomierz ultradźwiękowy do zaworu inteligentnego DN80; długość korpusu 300 [mm], kołnierz DN80, PN16

AVF4E080 (nr katalogowy S55845-Z214) to ultradźwiękowy czujnik przepływu – element systemu Siemens Intelligent Valve. Jest przeznaczony do współpracy z rozwiązaniami Intelligent Valve z przyłączem kołnierzowym w rozmiarze DN80 i zapewnia ciągły pomiar przepływu objętościowego do funkcji regulacji oraz akwizycji danych energetycznych (m.in. przepływ, moc i energia) realizowanych przez sterownik Intelligent Valve.

Najważniejsze cechy

• Producent: Siemens
• Model: AVF4E080
• Nr katalogowy: S55845-Z214
• Typ: ultradźwiękowy czujnik przepływu (spare part)
• Średnica nominalna: DN80
• Długość montażowa: 300 mm
• Metoda pomiaru: ultradźwiękowa
• Dokładność pomiaru przepływu: ±2% (woda) / ±6% (mieszaniny woda–glikol etylenowy)
• Minimalny pomiar przepływu: 0,8% V̇₁₀₀
• Długość przewodu: 5 m
• Materiał rury pomiarowej (DN80): żeliwo sferoidalne EN-GJS-500
• Ciśnienie znamionowe: PN16

Zastosowanie i kompatybilność

Czujnik AVF4E080 służy do ciągłego pomiaru przepływu objętościowego w układach wodnych HVAC (instalacje grzewcze, chłodnicze i klimatyzacyjne) jako część systemu Siemens Intelligent Valve.

• Media: woda lodowa i gorąca oraz mieszaniny woda–glikol etylenowy do 50%.

Pomiar przepływu – dokładność i zakres

• Dokładność (woda): ±2% w zakresie 25…100% V̇₁₀₀.
• Dokładność (woda–glikol etylenowy): ±6% w zakresie 25…100% V̇₁₀₀.
• Minimalny przepływ mierzony: 0,8% V̇₁₀₀.

Montaż – kluczowe zalecenia

• Należy zachować odcinek prosty przed czujnikiem o długości co najmniej L ≥ 5 × DN, aby zapewnić deklarowaną dokładność pomiaru i regulacji.
• Kierunek przepływu (strzałka na korpusie) musi być zgodny z instalacją – w przeciwnym razie urządzenie nie może pracować poprawnie.
• Nie montować w najwyższym punkcie odcinka instalacji (ryzyko gromadzenia pęcherzy powietrza w czujniku).
• Dla instalacji o wysokiej temperaturze medium zalecany jest montaż w powrocie (niższa temperatura = mniejsze zużycie elementów).

Dane techniczne

• Rozmiar: DN80
• Długość montażowa: 300 mm
• Metoda pomiaru: ultradźwiękowa
• Ciśnienie znamionowe: PN16
• Materiał rury pomiarowej: żeliwo sferoidalne EN-GJS-500
• Długość przewodu: 5 m

Podsumowanie

Siemens AVF4E080 to ultradźwiękowy czujnik przepływu DN80 (PN16) przeznaczony do systemu Intelligent Valve. Zapewnia precyzyjny, ciągły pomiar przepływu (±2% dla wody oraz ±6% dla mieszanin woda–glikol etylenowy) i stanowi kluczowy element do realizacji funkcji regulacji dynamicznej oraz pomiaru energii w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do urządzeń objętych deklaracją zgodności CE producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, demontaż i serwis wyłącznie przez wykwalifikowany personel.
• Przed montażem i pracami serwisowymi odłączyć zasilanie. Produkt montować wyłącznie przy braku napięcia.
• Nie używać czujnika jako punktu podparcia, mocowania ani do przenoszenia elementów instalacji.
• Przed montażem usunąć z czujnika i rurociągów zanieczyszczenia, opiłki, pozostałości spawalnicze i inne ciała obce. Zaleca się zastosowanie filtra lub osadnika zanieczyszczeń w instalacji.
• Podczas montażu bezwzględnie przestrzegać kierunku przepływu oznaczonego na produkcie. Nieprawidłowy kierunek przepływu uniemożliwia prawidłową pracę urządzenia.
• Zapewnić prosty odcinek wlotowy przed czujnikiem o długości co najmniej 5 x DN, aby zachować deklarowaną dokładność pomiaru.
• Nie montować czujnika w najwyższym punkcie instalacji, ponieważ mogą gromadzić się tam pęcherzyki powietrza zakłócające pomiar.
• Elektroniki czujnika nie wolno izolować termicznie; należy zapewnić swobodną cyrkulację powietrza wokół części elektronicznej.
• Instalację napełniać tylko przy całkowicie otwartych zaworach. Przed demontażem zamknąć zawory odcinające.
• Podczas pracy elementy mogą osiągać wysoką temperaturę. Nie dotykać gorących części bez odpowiednich środków ochrony, aby uniknąć oparzeń.
• Produkt przeznaczony do pracy wewnątrz budynków, w miejscach chronionych przed warunkami atmosferycznymi.
• Dopuszczalne medium: woda lodowa i gorąca woda. Stosowanie z innymi mediami jest niedozwolone.
• Dopuszczalna temperatura medium dla modelu AVF4E080 wynosi 1…120 °C.
• Podczas montażu kołnierzowego należy stosować uszczelkę między kołnierzami oraz dokręcać śruby krzyżowo w trzech etapach: 25%, 50% i 100% momentu końcowego.
• Dla modelu AVF4E080 (DN 80, PN 16) maksymalny moment dokręcania śrub kołnierzowych wynosi 120 Nm; po osiągnięciu temperatury roboczej należy ponownie dokręcić połączenie tym samym momentem.
