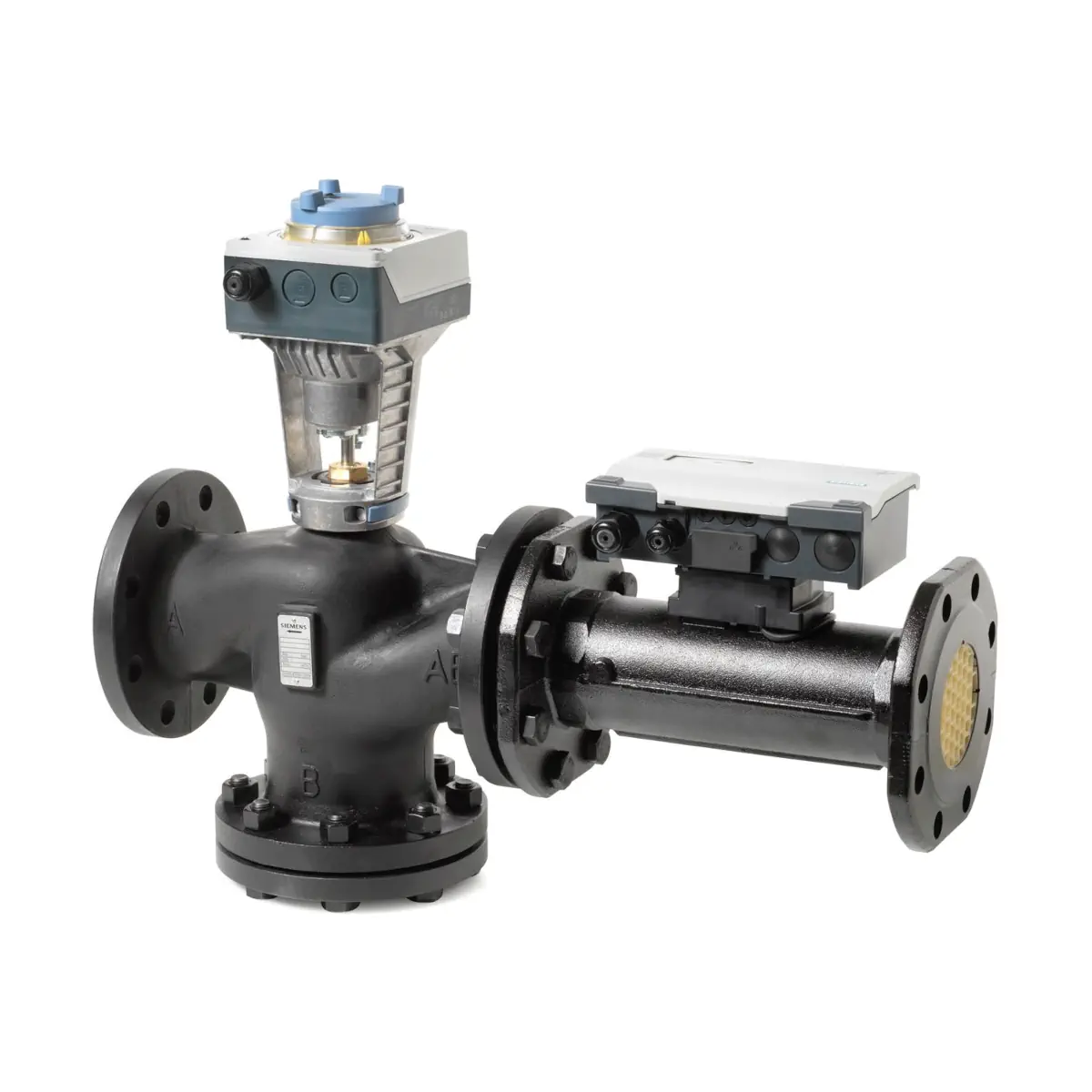

EVF4U20E080 Zawór inteligentny kołnierzowy, PN16, DN80, V100 48 [m3/h], współpracuje z SAX61.03/HR

Siemens EVF4U20E080 to inteligentny zawór regulacyjny z funkcją pomiaru energii (ACVATIX™) w wykonaniu kołnierzowym, przeznaczony do instalacji HVAC (wentylacja i klimatyzacja) oraz do regulacji wstępnej. Jest to przelotowy zawór niezależny od ciśnienia (PICV), który realizuje dynamiczną regulację przepływu na podstawie pomiaru z czujników, a jednocześnie mierzy przepływ, temperatury zasilania/powrotu oraz oblicza moc i energię.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: EVF4U20E080
• Symbol zamówieniowy: S55300-M107
• Typ: zawór inteligentny (PICV) z pomiarem energii
• Wielkość: DN 80
• Przyłącze: kołnierzowe wg ISO 7005-1
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, pomiar ciągły
• Pomiar temperatury: dwa sparowane czujniki Pt1000
• Integracja: BACnet IP (BACnet przez UDP/IP), Ethernet 10/100 Mbps (2 × RJ45)
• Obsługa chmury: bezpośrednie przesyłanie danych do Siemens Building Operator
• Sterowanie: analogowe 0/2…10 V DC lub 4…20 mA oraz cyfrowe przez BACnet IP

Zastosowanie

EVF4U20E080 służy do pomiaru i regulacji przepływu oraz do wyznaczania mocy i energii w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zawór może pracować w pętli regulacji temperatury zarówno z sygnałem analogowym, jak i w sieci BACnet IP. Dane procesowe (m.in. przepływ objętościowy, moc, temperatura zasilania i powrotu) mogą być odczytywane cyfrowo również wtedy, gdy wartość zadana podawana jest analogowo.

Aplikacje (tryby pracy zaworu)

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnień (z dodatkowym czujnikiem różnicy ciśnień)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania strony wtórnej)
• Pogodowy regulator temperatury zasilania (na podstawie temperatury zewnętrznej)

Funkcje ograniczania przepływu i pomiaru energii są dostępne we wszystkich powyższych aplikacjach.

Regulacja i ograniczenia

• Nastawiany przepływ (dla całkowicie otwartego zaworu): 30…100% wartości V̇100
• Dokładność regulacji: ±6%
• Tryby regulacji (w aplikacji dynamicznego zaworu): regulacja przepływu objętościowego, regulacja położenia, regulacja mocy
• Charakterystyka przepływu (dla regulacji przepływu objętościowego): wybierana (liniowa, stałoprocentowa zoptymalizowana w zakresie zamknięcia z ngl = 1…4, kompensowana pod charakterystykę wymiennika ciepła)
• Ograniczenia dostępne w zależności od trybu pracy: maks./min. przepływu, maks. mocy, min./maks. temperatury powrotu

Pomiar przepływu i energii

• Pomiar przepływu: ultradźwiękowy, ciągły
• Dokładność pomiaru przepływu: ±2%
• Minimalny przepływ mierzony: 1% wartości V̇100
• Pomiar temperatury: Pt1000 (EN 60751, klasa B)
• Dokładność pomiaru temperatury bezwzględnej: ±0,6 °C (przy 20 °C), ±0,8 °C (przy 60 °C)
• Dokładność pomiaru różnicy temperatur: ±0,2 K (przy ΔT = 20 K)
• Rozdzielczość: 0,085 °C
• Certyfikat sprawdzenia prototypu: Moduł B wg MID (A0445/2112/2007; DE-06-MI004-PTB011)

Parametry hydrauliczne modelu EVF4U20E080

• V̇100 (przepływ przy całkowicie otwartym zaworze): 48 m³/h
• min V̇max (najmniejsza możliwa nastawa V̇max): 14,4 m³/h
• ΔpV100 (minimalna różnica ciśnienia dla V̇100): 36 kPa
• ΔpV50 (spadek ciśnienia przy 50% V̇100, zawór całkowicie otwarty): 9 kPa
• Δpmax (maks. dopuszczalne ciśnienie różnicowe w kanale regulacyjnym): 500 kPa
• Δps (ciśnienie zamknięcia): 1600 kPa
• ps (dopuszczalne ciśnienie robocze): 1200 kPa
• kVS: 80 m³/h

Zakres mocy odbiornika (woda) dla EVF4U20E080

• ΔT 6 K: 334 kW
• ΔT 10 K: 557 kW
• ΔT 15 K: 835 kW
• ΔT 20 K: 1114 kW

Zasilanie, interfejsy i I/O

• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V) / 24 V DC ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy (DN 65…80): praca 6,25 W; położenie normalne 3,5 W; dobór 14 VA
• Ethernet: 2 × RJ45 (ekranowane), 100BASE-TX, autodetekcja 10/100 Mbps
• Protokół: BACnet przez UDP/IP
• USB: Micro-B (USB 2.0), brak izolacji galwanicznej do ziemi
• Wejście wartości zadanej (X1): 0…10 V / 2…10 V / 4…20 mA
• Wyjście wartości aktualnej (X2): 0…10 V lub 4…20 mA (konfigurowane)

Siłownik (dla EVF4U20E080)

• Typ siłownika: SAX61.03/HR
• Zasilanie: 24 V AC/DC
• Sterowanie: 0…10 V (sygnał sterujący wysokiej dokładności)
• Siła nominalna: 800 N
• Skok nominalny: 20 mm
• Czas przebiegu (przy skoku nominalnym): 30 s

Dane materiałowe i warunki pracy

• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Korpus zaworu: żeliwo
• Trzpień / gniazdo / element regulacyjny: stal nierdzewna
• Uszczelnienie trzpienia: EPDM
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5; 0…0,03% wartości kVS
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Warunki otoczenia (praca): -5…<55 °C; 5…95% r.h. (bez kondensacji)

Montaż (wskazówki projektowe)

• Przed przepływomierzem należy zachować odcinek prosty L ≥ 5 × DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Obowiązuje zasada: najpierw pomiar, potem regulacja – przepływomierz powinien być zlokalizowany przed zaworem regulacyjnym (w montażu kompaktowym).
• Zawór inteligentny zaleca się montować na powrocie (niższa temperatura = mniejsze zużycie komponentów).
• Nie montować w najwyższym punkcie instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.

Zakres dostawy

EVF4U20E080 dostarczany jest jako komplet, obejmujący:

• układ sterujący zaworu inteligentnego
• siłownik
• przepływomierz ultradźwiękowy
• zawór regulacyjny
• parę czujników temperatury z osłonami ochronnymi

Urządzenie jest dostarczane bez przeciwkołnierzy i bez uszczelek.

Wymiary i masa (EVF4U20E080)

• Masa: 40,9 kg
• Długość L1: 611 mm
• Długość montażowa przepływomierza (L4): 300 mm

Podsumowanie

Siemens EVF4U20E080 (S55300-M107) to kołnierzowy zawór inteligentny DN 80, który łączy dynamiczną regulację przepływu (PICV) z ultradźwiękowym pomiarem przepływu oraz pomiarami temperatury Pt1000, umożliwiając precyzyjne obliczanie mocy i energii. Dzięki obsłudze BACnet IP i możliwości przekazywania danych do Siemens Building Operator stanowi kompletne rozwiązanie do nowoczesnych, energooszczędnych instalacji HVAC.
