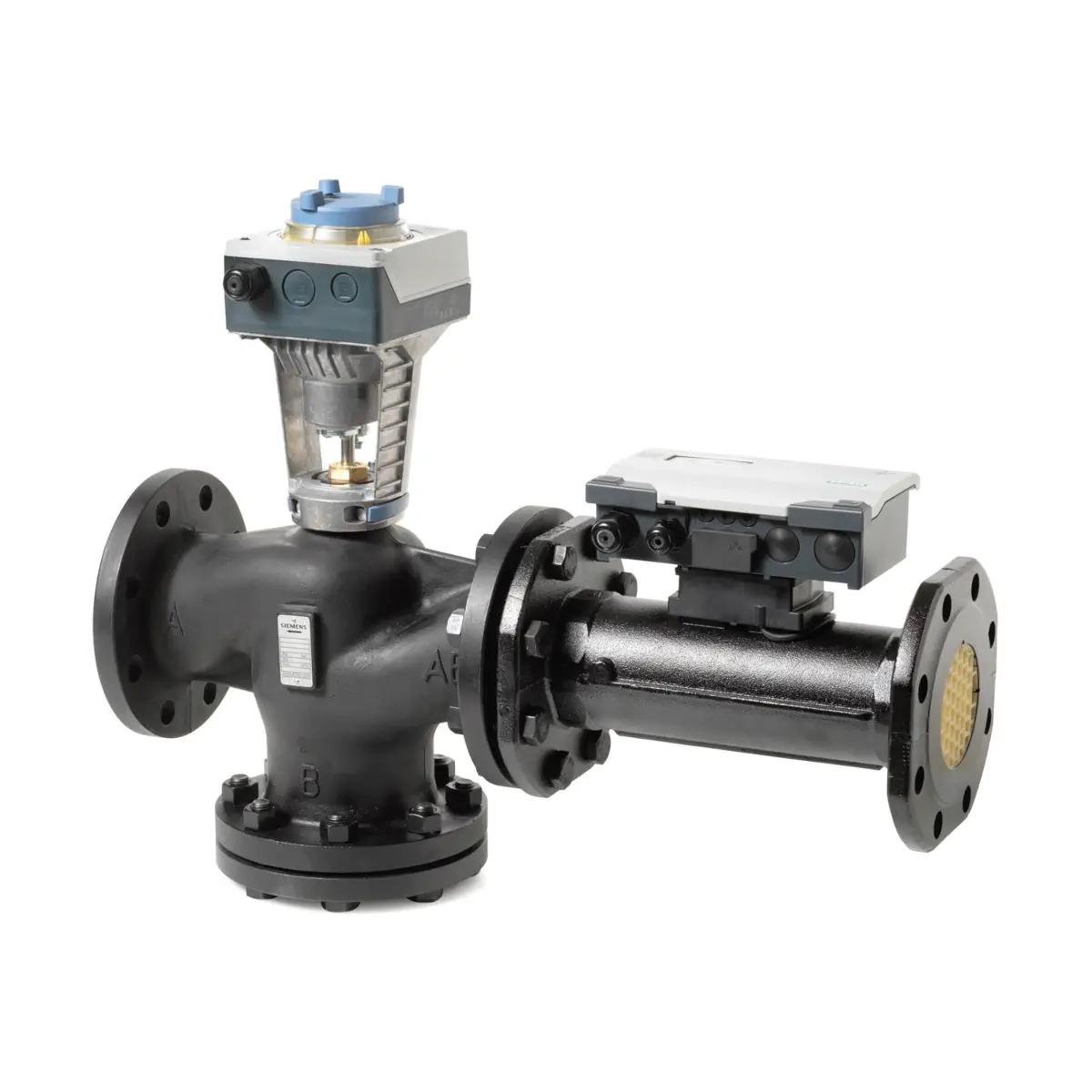

EVF4U20E065 Zawór inteligentny kołnierzowy, PN16, DN65, V100 30 [m3/h], współpracuje z SAX61.03/HR

EVF4U20E065 to kołnierzowy zawór inteligentny (PICV) Siemens ACVATIX™ – przelotowy zawór regulacyjny niezależny od ciśnienia z wbudowanym, ultradźwiękowym pomiarem przepływu oraz funkcją pomiaru mocy i energii. Model w wykonaniu DN 65 oferuje nominalny przepływ V̇100 = 30 m³/h i umożliwia integrację z automatyką budynkową zarówno analogowo (0/2…10 V DC, 4…20 mA), jak i cyfrowo przez BACnet IP. Zawór realizuje dynamiczną regulację przepływu na podstawie pomiarów z czujników oraz dostarcza pełny zestaw danych procesowych (m.in. przepływ, moc, temperatury zasilania i powrotu).

Najważniejsze cechy

• Producent: Siemens
• Model: EVF4U20E065
• Symbol zamówieniowy: S55300-M106
• Wykonanie: kołnierzowe, przyłącze wg ISO 7005-1
• Średnica nominalna: DN 65
• Nominalny przepływ objętościowy: V̇100 = 30 m³/h
• Minimalna możliwa nastawa V̇max: 9 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, pomiar od 1% wartości V̇100
• Pomiar temperatury: 2 sparowane zanurzeniowe czujniki Pt1000
• Regulacja przepływu: nastawiany przepływ 30…100% wartości V̇100
• Dokładność regulacji: ±6%
• Integracja: BACnet IP oraz sterowanie analogowe (0/2…10 V DC, 4…20 mA)
• Transmisja do chmury: obsługa bezpośredniego przesyłania danych do Siemens Building Operator
• Stopień ochrony obudowy: IP54

Zastosowanie

EVF4U20E065 przeznaczony jest do instalacji HVAC jako zawór regulacyjny z funkcją dynamicznego równoważenia hydraulicznego oraz pomiaru energii. Może pracować w obiegach regulacji temperatury jako element wykonawczy sterowany sygnałem analogowym lub poprzez sieć BACnet IP. Niezależnie od sposobu sterowania, dane procesowe mogą być odczytywane cyfrowo.

Zawór inteligentny udostępnia cztery aplikacje pracy:

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnień (z dodatkowym czujnikiem różnicy ciśnień)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania)
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Budowa i działanie

Zawór inteligentny łączy w jednym urządzeniu: ciągły pomiar przepływu objętościowego, pomiar temperatury, regulację przepływu z siłownikiem wysokiej rozdzielczości oraz obliczanie mocy i energii wraz z integracją sieciową.

Tryby regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego – sygnał sterujący jest proporcjonalny do regulowanego przepływu.
• Regulacja położenia – położenie zaworu proporcjonalne do wartości zadanej, przy aktywnym ograniczeniu maksymalnego przepływu.
• Regulacja mocy – regulacja w odniesieniu do mocy projektowej (wyznaczanej m.in. przez V̇max i projektowe temperatury).

Charakterystyka przepływu (dla regulacji przepływu objętościowego)

• Stałoprocentowa zoptymalizowana w zakresie otwarcia (ustawienie fabryczne)
• Liniowa
• Zoptymalizowana pod wymiennik ciepła (kompensacja pod charakterystykę wymiennika)

Funkcje ograniczania (zależnie od trybu regulacji)

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej/maksymalnej temperatury powrotu (z nastawami fabrycznymi: maksimum 40 °C, minimum 10 °C)

Integracja i interfejsy

• Ethernet: 2 × RJ45 (ekranowane), 100BASE-TX (10/100 Mbps, autodetekcja)
• Protokół: BACnet przez UDP/IP
• USB (2.0): Micro‑B (brak izolacji galwanicznej do ziemi)
• WLAN: wbudowany punkt dostępowy do uruchomienia/konfiguracji (aktywowalny przyciskiem WLAN)
• Segment BACnet: do 20 zaworów inteligentnych w segmencie

Uruchomienie i obsługa lokalna

Uruchomienie i konfiguracja odbywają się z aplikacji ABT Go (wersja 3.3.1 lub późniejsza) poprzez połączenie WLAN.

• Przycisk serwisowy: wymuszenie V̇100 na 10 min (3…6 s), test przepływu (6…8 s)
• Przycisk WLAN: aktywacja punktu dostępu WLAN na 10 min (ok. 0,5 s)
• Reset do ustawień fabrycznych: jednoczesne wciśnięcie przycisków serwisowego i WLAN (procedura kasuje parametry konfiguracji, sieci i hasła)

Dane techniczne (EVF4U20E065)

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24 V DC ±20% (19,2…28,8 V DC)
• Pobór mocy z podłączonymi urządzeniami peryferyjnymi (DN 65…80): praca 6,25 W; położenie normalne 3,5 W; dobór 14 VA
• Nominalny przepływ: V̇100 = 30 m³/h
• minV̇max: 9 m³/h
• ΔpV100: 30 kPa
• ΔpV50: 7 kPa
• Δpmax (kanał regulacyjny): 500 kPa
• Δps (ciśnienie zamknięcia): 1600 kPa
• Dopuszczalne ciśnienie robocze ps: 1500 kPa
• kVS: 55 m³/h
• Czynnik: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Pomiar przepływu: ultradźwiękowy, dokładność ±2%, minimalny przepływ mierzony 1% V̇100
• Pomiar temperatury (Pt1000, klasa B): ±0,6 °C (20 °C), ±0,8 °C (60 °C); różnica temperatury ±0,2 K przy ΔT = 20 K; rozdzielczość 0,085 °C
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5; 0…0,03% wartości kVS
• Pozycja montażu: od pionowej do poziomej
• Korpus zaworu: żeliwo
• Trzpień/gniazdo/kula zaworu: stal nierdzewna
• Uszczelnienie trzpienia: EPDM
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III (24 V AC/DC)

Siłownik (w zestawie dla EVF4U20E065)

• Typ: SAX61.03/HR
• Zasilanie: 24 V AC/DC
• Sterowanie: 0…10 V
• Siła nominalna: 800 N
• Skok nominalny: 20 mm
• Czas przebiegu (skok nominalny): 30 s

Wymiary i masa (EVF4U20E065)

• Wymiary (mm): B1 17; B2 19; D 184; D2 18 (4×); D3 19 (4×); D4 170; E 124; F 150; H1 316; H2 136; K1 145; K2 145; L1 591; L2 145; L3 174; L4 300; L5 150
• Masa: 30,3 kg

Zakres dostawy

EVF4U20E065 dostarczany jest jako komplet zawierający układ sterujący zaworu inteligentnego, siłownik, przepływomierz oraz zawór regulacyjny, a także parę czujników temperatury z osłonami ochronnymi.

• Urządzenie dostarczane jest bez przeciwkołnierzy, bez uszczelek.
• Tuleje do wspawania do montażu osłon (np. WZT-G12) należy zapewnić/zamówić oddzielnie.

Wskazówki montażowe (kluczowe dla poprawnej pracy)

• Odcinek prosty przed przepływomierzem: zachować L ≥ 5 × DN.
• Kierunek przepływu: oznaczenia (strzałka na przepływomierzu i na zaworze) muszą być zgodne.
• Nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Zasada montażu kompaktowego: najpierw pomiar, potem regulacja (przepływomierz przed zaworem regulacyjnym).
• Zalecane miejsce montażu: na powrocie (optymalna praca i mniejsze obciążenie temperaturowe komponentów).

Zakres mocy (dla wody, typowe różnice temperatury)

• ΔT 6 K: 209 kW
• ΔT 10 K: 348 kW
• ΔT 15 K: 522 kW
• ΔT 20 K: 696 kW

Podsumowanie

Siemens EVF4U20E065 to zawór kołnierzowy DN 65 z funkcją PICV, ciągłym ultradźwiękowym pomiarem przepływu oraz wbudowanym pomiarem mocy i energii. Dzięki sterowaniu analogowemu lub komunikacji BACnet IP, wysokiej dokładności pomiarów oraz rozbudowanym funkcjom ograniczania i optymalizacji, stanowi kompletne rozwiązanie do precyzyjnej i energooszczędnej regulacji instalacji HVAC.
