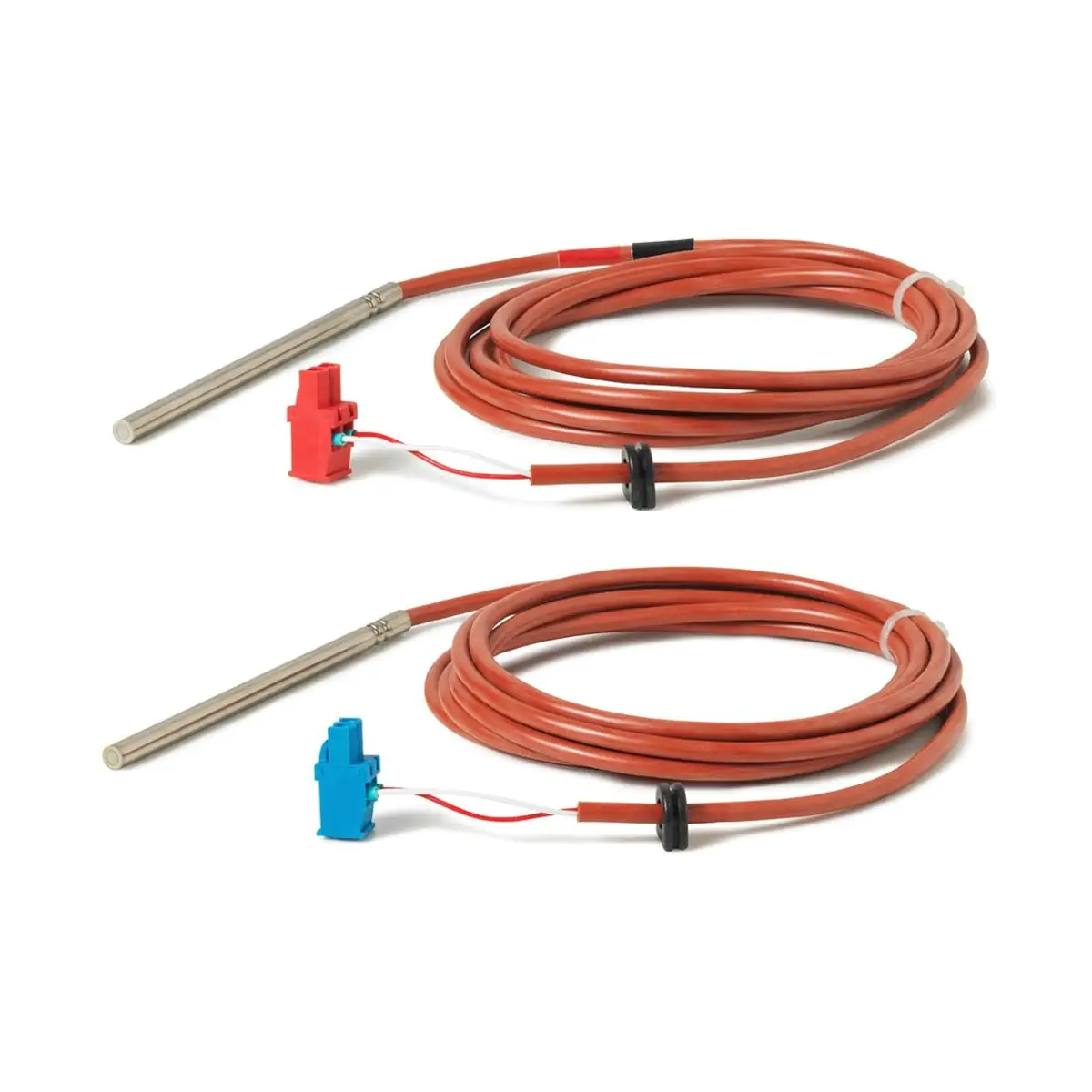

EZU10-10025 Para czujników temperatury Pt1000, PL Ø6x105 [mm], długość kabla 2,5 [m]

EZU10-10025 to para zanurzeniowych czujników temperatury Pt1000 (czujniki sparowane), przeznaczona do współpracy z zaworami inteligentnymi Siemens ACVATIX™ w aplikacjach pomiaru temperatury na potrzeby obliczania mocy i energii. Wersja PL Ø 6 × 105 mm dostarczana jest z przewodem o długości 2,5 m, co ułatwia montaż w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: EZU10-10025
• Symbol zamówieniowy: S55845-Z230
• Typ: para zanurzeniowych czujników temperatury
• Element pomiarowy: Pt1000
• Wykonanie sondy: PL Ø 6 × 105 mm
• Długość kabla: 2,5 m

Zastosowanie

Czujniki EZU10-10025 służą do pomiaru temperatury w instalacjach grzewczych i chłodniczych (HVAC) w układach, w których wymagany jest jednoczesny pomiar dwóch temperatur (np. zasilania i powrotu) w celu wyznaczania parametrów energetycznych.

Wymiary

• Średnica sondy (D): 6 mm
• EL: 92,5 mm
• Długość przewodu (AL): 2500 mm

Podsumowanie

Siemens EZU10-10025 to komplet dwóch zanurzeniowych czujników Pt1000 w wersji PL Ø 6 × 105 mm z kablem 2,5 m, przeznaczony do zastosowań wymagających pomiaru pary temperatur w instalacjach HVAC – szczególnie w rozwiązaniach, gdzie na podstawie temperatur wyznaczane są parametry energetyczne układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarację zgodności UE (CE) dla serii EZU10-..
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją techniczną producenta.
• Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający wiedzę techniczną z zakresu instalacji HVAC oraz znajomość odpowiednich norm i przepisów.
• Podczas montażu należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich regulacji lokalnych.
• Niewłaściwy montaż może spowodować nieprawidłowe działanie układu pomiarowego, uszkodzenie instalacji lub utratę środków bezpieczeństwa przewidzianych przez producenta.
• Model EZU10-10025 jest czujnikiem temperatury Pt1000 przeznaczonym do montażu w osłonie ochronnej EZT-S100; nie należy montować go w sposób niezgodny z dokumentacją producenta.
• Do montażu należy stosować wyłącznie kompatybilne elementy przewidziane przez producenta, w szczególności właściwą osłonę ochronną i odpowiednio przygotowane tuleje montażowe.
• Nie przekraczać dopuszczalnych parametrów pracy wynikających z dokumentacji systemu, w którym czujnik jest stosowany.
• Chronić przewód czujnika przed uszkodzeniem mechanicznym, zgnieceniem, przecięciem oraz nieprawidłowym prowadzeniem, ponieważ uszkodzony kabel może powodować błędny pomiar lub awarię układu.
• Produkt należy użytkować i przechowywać wyłącznie w warunkach środowiskowych dopuszczonych przez producenta dla współpracującego urządzenia i instalacji.
• Nie dopuszczać do montażu i obsługi przez osoby nieupoważnione, zwłaszcza dzieci.
• Po zakończeniu eksploatacji produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego; nie usuwać z odpadami komunalnymi.

Pliki do pobrania:
EZU10-10025 Karta katalogowa
