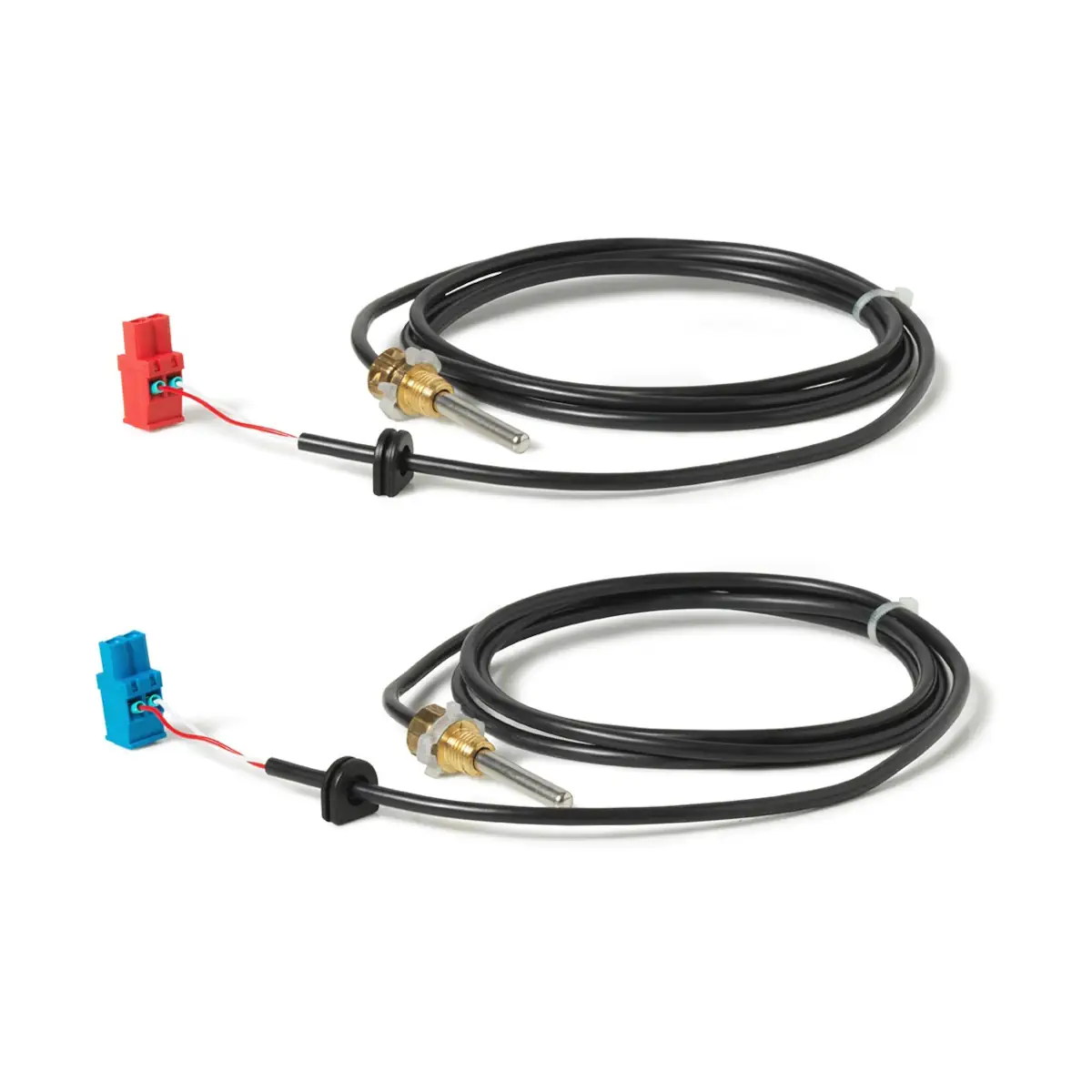

EZU10-2615 Para czujników temperatury Pt1000, DS M10x1, Ø5,2x26 [mm], długość kabla 1,5 [m]

EZU10-2615 to para zanurzeniowych czujników temperatury Pt1000 (EN 60751, klasa B) przeznaczona do współpracy z układem pomiaru temperatury w systemie Siemens ACVATIX™ – zaworach inteligentnych. Czujniki w wersji DS M10x1 mają kompaktową obudowę o średnicy Ø 5,2 mm i długości elementu 26,5 mm, a każdy czujnik posiada przewód o długości 1,5 m. Zastosowanie dwóch sparowanych czujników umożliwia precyzyjny pomiar temperatury (np. zasilania i powrotu) wykorzystywany do obliczania mocy i energii.

Najważniejsze cechy

• Producent: Siemens
• Model: EZU10-2615
• Symbol zamówieniowy: S55845-Z229
• Typ: para zanurzeniowych czujników temperatury
• Element pomiarowy: Pt1000 (EN 60751, klasa B)
• Dokładność pomiaru temperatury bezwzględnej: ±0,6 °C przy 20 °C; ±0,8 °C przy 60 °C
• Dokładność pomiaru różnicy temperatury: ±0,2 K przy ΔT = 20 K
• Rozdzielczość pomiaru: 0,085 °C
• Przyłącze: DS M10x1
• Materiał obudowy czujnika: stal nierdzewna
• Długość przewodu: 1,5 m

Zastosowanie

EZU10-2615 stosuje się jako zestaw dwóch czujników temperatury do precyzyjnego pomiaru temperatur w instalacjach HVAC, w aplikacjach wymagających wyznaczania temperatury po dwóch stronach obiegu (np. zasilanie/powrót) w celu pomiaru mocy i energii.

Montaż

• Typ czujnika: zanurzeniowy, gwintowany M10x1.
• Montaż w przepływomierzu: czujnik z przyłączem gwintowanym M10x1 może być montowany bezpośrednio w przepływomierzu.
• Montaż drugiego czujnika: drugi czujnik montuje się w tulei do wspawania WZT-G10 (zamawianej oddzielnie).

Dane techniczne

• Typ elementu pomiarowego: Pt1000 (EN 60751, klasa B)
• Dokładność temperatury bezwzględnej: ±0,6 °C przy 20 °C; ±0,8 °C przy 60 °C
• Dokładność różnicy temperatury: ±0,2 K przy ΔT = 20 K
• Rozdzielczość: 0,085 °C
• Dopuszczalne ciśnienie robocze czujnika zanurzeniowego (montowanego bezpośrednio): PN16
• Obudowa czujnika: stal nierdzewna

Wymiary

• Średnica (D): Ø 5,2 mm
• Długość elementu (EL): 26,5 mm
• Gwint (G): M10x1
• Długość przewodu (AL): 1500 mm

Podsumowanie

Siemens EZU10-2615 to kompaktowa, fabrycznie sparowana para czujników Pt1000 z przyłączem M10x1, przeznaczona do dokładnego pomiaru temperatury w aplikacjach HVAC wspierających obliczanie mocy i energii. Obudowa ze stali nierdzewnej, przewody 1,5 m oraz wysoka precyzja (w tym dokładność różnicy temperatury) czynią ten zestaw praktycznym wyborem do pomiarów zasilania i powrotu w instalacjach wodnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt przeznaczony do stosowania wyłącznie w aplikacjach opisanych w dokumentacji technicznej producenta oraz z kompatybilnymi urządzeniami wskazanymi przez producenta.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel posiadający wiedzę techniczną z zakresu instalacji HVAC oraz znajomość obowiązujących norm i przepisów.
• Przestrzegać krajowych przepisów i zasad bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami osób i uszkodzeniem mienia.
• Produkt należy transportować, przechowywać, instalować i użytkować zgodnie z dokumentacją producenta oraz w dopuszczalnych warunkach środowiskowych.
• Należy zapobiegać dostępowi osób niepowołanych, zwłaszcza dzieci, do miejsca montażu i instalacji.
• Czujnik temperatury EZU10-2615 należy montować wyłącznie w sposób przewidziany przez producenta, z odpowiednim przyłączem gwintowanym M10x1, zgodnie z dokumentacją systemu, w którym jest stosowany.
• Nieprawidłowy montaż, niewłaściwe zastosowanie lub użycie z produktami innych producentów niż przewidziane w dokumentacji może prowadzić do uszkodzenia urządzenia, instalacji oraz utraty gwarancji.
• Chronić przewód czujnika przed uszkodzeniem mechanicznym, zwarciem i nieprawidłowym podłączeniem. Uszkodzony kabel lub błędne połączenie mogą powodować nieprawidłową pracę systemu.
• Dopuszczalne ciśnienie robocze czujnika zanurzeniowego montowanego bezpośrednio: PN16. W przypadku montażu w osłonie ochronnej należy stosować wyłącznie rozwiązania przewidziane przez producenta.
• Stosować wyłącznie w dopuszczalnym zakresie pomiarowym i warunkach pracy określonych w dokumentacji producenta.

Pliki do pobrania:
EZU10-2615 Karta katalogowa
