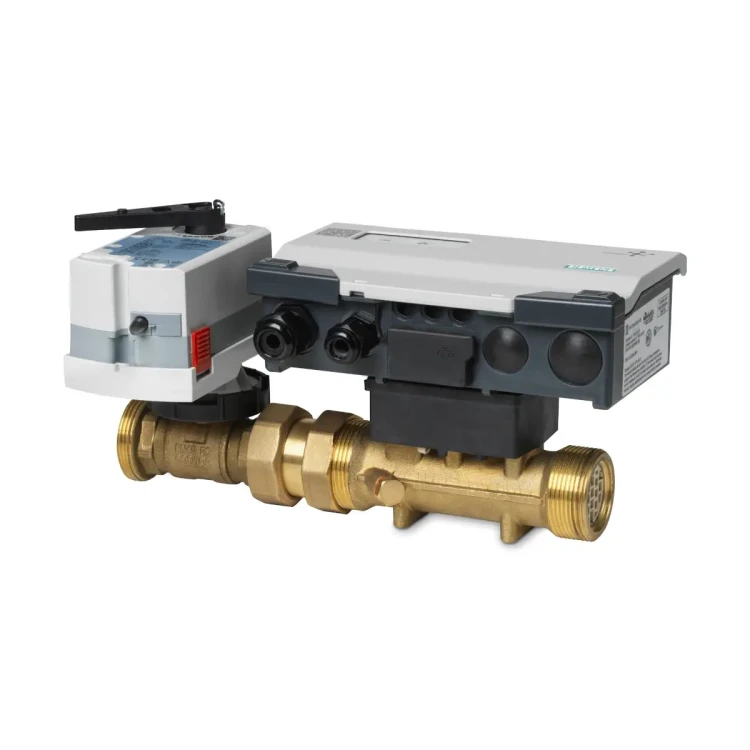

EVG4U10E050 Zawór inteligentny gwintowany, PN16, DN50, V100 18 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G2¾

EVG4U10E050 to inteligentny zawór regulacyjny (PICV) Siemens z serii ACVATIX™, łączący w jednym urządzeniu dynamiczną regulację przepływu z ciągłym pomiarem przepływu, temperatury, mocy i energii. Model w wersji gwintowanej (DN 50) wykorzystuje ultradźwiękowy przepływomierz (dokładność pomiaru ±2%) oraz dwa parowane zanurzeniowe czujniki temperatury Pt1000, dzięki czemu umożliwia zarówno precyzyjne równoważenie hydrauliczne, jak i cyfrowy odczyt danych procesowych w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: ACVATIX™
• Model: EVG4U10E050
• Symbol zamówieniowy: S55300-M105
• Typ: inteligentny zawór regulacyjny niezależny od ciśnienia (PICV) z funkcją pomiaru energii
• Średnica nominalna: DN 50
• Przyłącza: gwint zewnętrzny wg ISO-228, G 2¾ B
• Nominalny przepływ objętościowy V̇100: 18 m³/h
• Zakres nastawy V̇max: 30…100% V̇100 (dla tego modelu: 5,4…18 m³/h)
• Ultradźwiękowy pomiar przepływu: ciągły, dokładność ±2% (minimalny przepływ mierzony: 1% V̇100)
• Dokładność regulacji: ±6%
• Pomiar temperatury: 2 × Pt1000 (sparowane), pomiar mocy i energii
• Integracja: analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo BACnet IP
• Możliwość przesyłania danych do Siemens Building Operator

Zastosowanie

EVG4U10E050 jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, gdzie wymagane są: dynamiczna regulacja przepływu, równoważenie hydrauliczne oraz pomiar energii (na podstawie przepływu oraz temperatury zasilania i powrotu). Zawór może pracować w pętli regulacji temperatury sterowanej: analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo przez BACnet IP. Dane procesowe (np. przepływ, moc, temperatury) mogą być odczytywane cyfrowo również wtedy, gdy zadawanie odbywa się sygnałem analogowym.

Tryby pracy (aplikacje wbudowane)

Zawór posiada zaimplementowane aplikacje, w których funkcje ograniczenia przepływu oraz pomiaru energii są zawsze dostępne:

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnień (z dodatkowym czujnikiem różnicy ciśnień)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania strony wtórnej)
• Pogodowy regulator temperatury zasilania (na podstawie temperatury zewnętrznej i krzywej grzewczej)

Funkcje i działanie

Pomiar i regulacja

• Przepływ mierzony jest w sposób ciągły przez przepływomierz ultradźwiękowy i wykorzystywany przez układ sterujący do regulacji oraz ograniczeń.
• Temperatura mierzona jest przez sparowane czujniki Pt1000, co umożliwia obliczanie mocy i energii.
• Regulacja przepływu realizowana jest przez zawór z siłownikiem wysokiej rozdzielczości.
• Układ sterujący realizuje m.in. dynamiczne równoważenie hydrauliczne oraz sumowanie przepływu i energii.

Rodzaje regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego (sygnał sterujący proporcjonalny do przepływu; 0% = zamknięty, 100% = V̇100 / V̇max).
• Regulacja położenia (położenie proporcjonalne do wartości zadanej; ograniczenie przepływu maksymalnego pozostaje aktywne).
• Regulacja mocy (wartość zadana interpretowana jako moc względem mocy projektowej; ograniczenie maksymalnego przepływu pozostaje aktywne).

Funkcje ograniczeń (w zależności od trybu pracy)

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej/maksymalnej temperatury powrotu (nastawy fabryczne: maksimum 40°C, minimum 10°C)

Integracja i uruchomienie

• Komunikacja sieciowa: BACnet IP przez TCP/IP (Ethernet).
• Ethernet: 2 × RJ45 (ekranowane), 100BASE-TX (10/100 Mbps, autodetekcja), protokół BACnet przez UDP/IP.
• Topologie sieci: gwiazda, linia (daisy chain), pierścień (z przełącznikami RSTP).
• Segment BACnet: do 20 zaworów inteligentnych w segmencie.
• Uruchomienie: aplikacja ABT Go (wersja 3.3.1 lub późniejsza), połączenie bezpośrednio przez WLAN (punkt dostępowy aktywowany przyciskiem WLAN).

Dane techniczne (EVG4U10E050)

• Zasilanie: 24 V AC ±20% (19,2…28,8 V) / 24 V DC ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami peryferyjnymi): praca 5 W, położenie normalne 2,7 W, dobór 8,5 VA
• Medium: woda zimna i ciepła
• Temperatura czynnika: 1…120°C
• Ciśnienie robocze ps: 1600 kPa
• V̇100: 18 m³/h
• minV̇max: 5,4 m³/h
• ΔpV100: 36 kPa
• ΔpV50: 9 kPa
• Δpmax (kanał regulacyjny): 600 kPa
• kVS: 30 m³/h
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1 (ulepszona klasa 5), 0…0,03% wartości kVS
• Korpus zaworu: mosiądz
• Trzpień/gniazdo/kula: mosiądz
• Uszczelnienie trzpienia: EPDM
• Siłownik: moment nominalny 10 Nm, nominalny kąt obrotu 90°, czas przebiegu 90 s
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa izolacji: III (24 V AC/DC) wg EN 60730
• Warunki otoczenia (praca): -5…<55°C, 5…95% r.h. (bez kondensacji), montaż wewnątrz pomieszczeń

Montaż (kluczowe wymagania)

• Odcinek prosty przed przepływomierzem: zachować L ≥ 5 × DN dla poprawnego pomiaru i dokładności regulacji.
• Kierunek przepływu: oznaczenia kierunku na przepływomierzu i zaworze muszą być zgodne.
• Pozycja montażu: od pionowej do poziomej.
• Lokalizacja w instalacji: zalecany montaż na powrocie (mniejsze obciążenie temperaturowe komponentów).
• Unikać najwyższego punktu instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.
• Zasada montażu kompaktowego: najpierw pomiar, potem regulacja (przepływomierz przed zaworem regulacyjnym).

Czujniki temperatury (wyposażenie zaworu)

Model EVG4U10E050 jest wyposażony w zanurzeniowe czujniki temperatury Pt1000 EZU10-2615 (DS M10x1, Ø 5,2 × 26 mm, długość kabla 1,5 m). Czujnik z gwintem M10x1 może być montowany bezpośrednio w przepływomierzu, a drugi czujnik montuje się w tulei do wspawania WZT-G10 (zamawianej oddzielnie).

Zakres dostawy

• Układ sterujący zaworu inteligentnego
• Siłownik
• Zawór regulacyjny połączony z przepływomierzem
• Przepływomierz
• Para czujników temperatury do montażu bezpośredniego (osłony ochronne należy zamawiać oddzielnie)

Urządzenie dostarczane jest bez śrubunków oraz bez uszczelek.

Podsumowanie

Siemens EVG4U10E050 to zawór inteligentny DN 50 z gwintem zewnętrznym G 2¾ B, zaprojektowany do zastosowań HVAC, w których liczy się stabilna regulacja przepływu niezależna od ciśnienia oraz dokładny pomiar energii. Połączenie ultradźwiękowego pomiaru przepływu, parowanych czujników Pt1000, regulacji opartej na danych z czujników oraz integracji przez BACnet IP pozwala na efektywne sterowanie, diagnostykę i optymalizację pracy instalacji.
