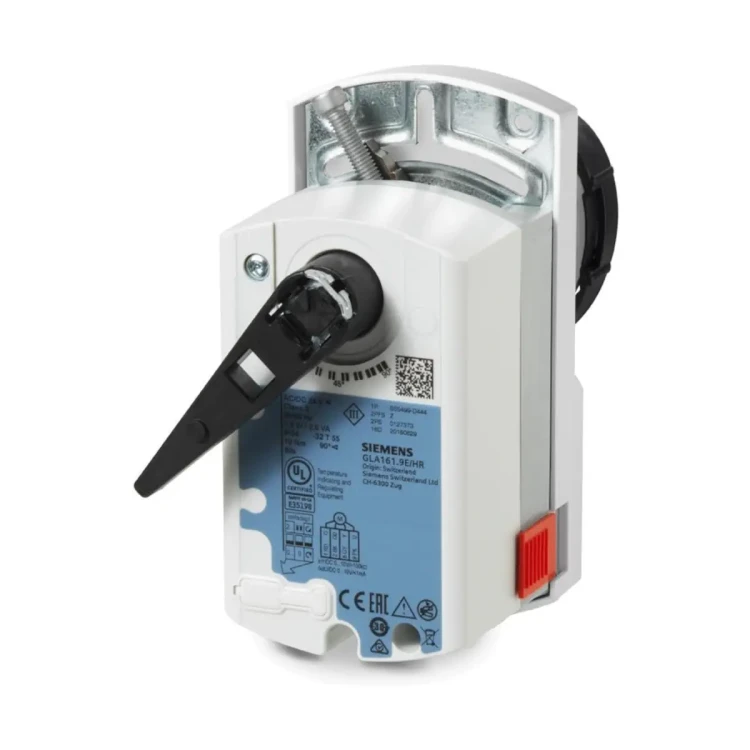

GLA161.9E/HR Siłownik obrotowy do zaworów kulowych 24 [V] AC / DC, 10 [Nm], sterowanie 0…10 [V], dokładny sygnał pozycjonujący, do stosowania z zaworem inteligentnym EVG4U10E..

GLA161.9E/HR to elektromotoryczny siłownik obrotowy Siemens ACVATIX™ do modulacyjnego sterowania zaworami kulowymi regulacyjnymi w połączeniu z Intelligent Valve Controller. Przeznaczony jest do instalacji HVAC (ogrzewanie, wentylacja i klimatyzacja) i współpracuje z 2- i 3-drogowymi zaworami kulowymi o gwincie zewnętrznym (VAG61.., VBG61..) w zakresie DN 15…50. Siłownik zasilany jest AC 24 V lub DC 24 V i jest fabrycznie okablowany przewodem o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GLA161.9E/HR
• Typ: siłownik obrotowy do zaworów kulowych regulacyjnych (w połączeniu z Intelligent Valve Controller)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Zasilanie: AC 24 V ~ / DC 24 V ⎓ (SELV/PELV)
• Sterowanie: modulacyjne DC 0…10 V (wejście Y)
• Sprzężenie zwrotne położenia: DC 0…10 V (wyjście U) proporcjonalne do kąta obrotu
• Moment nominalny: 10 Nm
• Samoadaptacja zakresu kąta – automatyczne wyznaczanie ograniczników mechanicznych (po włączeniu funkcji)
• Silnik bezszczotkowy (DC) i przekładnia bezobsługowa o niskim poziomie hałasu
• Brak wyłączników krańcowych – siłownik jest odporny na przeciążenia i pozostaje w położeniu po dojechaniu do ogranicznika
• Stopień ochrony obudowy: IP54
• Przewód fabryczny: 0,9 m (przekrój 0,75 mm²)

Zastosowanie i kompatybilność

GLA161.9E/HR jest przeznaczony do pracy z 2- i 3-drogowymi zaworami kulowymi regulacyjnymi z przyłączem z gwintem zewnętrznym:

• VAG61.. – zawory 2-drogowe, DN 15…50
• VBG61.. – zawory 3-drogowe, DN 15…50

Funkcje i działanie

Sterowanie modulacyjne 0…10 V

• Wejście sterujące Y: DC 0…10 V
• Kierunek obrotu (zgodnie z ruchem wskazówek / przeciwnie) zależy od ustawienia przełączników DIL.
• Dla ustawienia kierunku counter-clockwise: 0% przepływu przy Y = 0 V oraz 100% przepływu przy Y = 10 V.
• Siłownik utrzymuje pozycję, gdy sygnał sterujący pozostaje stały, a także pozostaje w położeniu w przypadku zaniku zasilania.

Wskazanie położenia

• Mechaniczne: wskaźnik położenia kąta (na dźwigni/wskaźniku)
• Elektryczne: wyjście U = DC 0…10 V generowane proporcjonalnie do kąta obrotu (kierunek działania wyjścia zależny od ustawienia DIL: odwrócony / nieodwrócony)

Ograniczenie kąta i ręczne przestawianie

• Zakres nominalny: 90° (z wskazaniem położenia)
• Ograniczenie kąta: śruba nastawcza pozwala ograniczyć kąt w zakresie 0°…90°
• Przestawianie ręczne: możliwe po wciśnięciu przycisku/zwolnieniu przekładni; po zwolnieniu mechanizmu sygnał z regulatora ma wyższy priorytet
• Uwaga: przestawianie ręczne wykonywać wyłącznie w stanie bez napięcia.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ~ / DC 24 V ⎓
• Wejście sterujące: Y (DC 0…10 V) względem G0
• Wyjście położenia: U (DC 0…10 V) względem G0
• Przewód przyłączeniowy: 0,9 m, 0,75 mm²
• Dopuszczalna długość przewodów sygnałowych: 10 m

Oznaczenia żył przewodu

• G (czerwony): potencjał systemowy AC 24 V ~ / DC 24 V ⎓
• G0 (czarny): „zero” systemowe
• Y (szary): wejście sygnału
• U (różowy): wyjście sygnału

Dane techniczne

• Napięcie pracy (SELV/PELV): AC 24 V ~ ±20% (19,2…28,8 V) / DC 24 V ⎓ ±20% (19,2…28,8 V)
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 2,5 VA / 1,5 W
• Pobór mocy w podtrzymaniu: 0,7 W
• Moment nominalny: 10 Nm
• Maks. moment (przy zablokowaniu): 16 Nm
• Min. moment trzymający: 10 Nm
• Czas przestawienia dla 90°: 90 s
• Maks. kąt obrotu (mechanicznie ograniczony): 95° ± 2°
• Poziom ciśnienia akustycznego: 28 dB(A)
• Wejście Y: DC 0…10 V, rezystancja wejściowa >100 kΩ, histereza 180 mV, rozdzielczość <60 mV
• Wyjście U: DC 0…10 V, prąd wyjściowy DC ±1 mA
• Stopień ochrony obudowy: IP54
• Warunki pracy: wnętrza, miejsce osłonięte przed warunkami atmosferycznymi; -10…55°C; wilgotność <95% r.h. (bez kondensacji)
• Masa: 0,69 kg
• Materiał obudowy: tworzywo wzmocnione włóknem szklanym (trudnopalne, bez bromu i chloru)

Montaż i eksploatacja

• Siłownik i zawór kulowy mogą być montowane bezpośrednio na miejscu instalacji – bez specjalnych narzędzi i bez dodatkowych nastaw.
• Siłownik jest bezobsługowy (maintenance-free).

Podsumowanie

Siemens GLA161.9E/HR to solidny siłownik obrotowy 10 Nm do modulacyjnego sterowania zaworami kulowymi VAG61.. / VBG61.. (DN 15…50) w instalacjach HVAC, zaprojektowany do pracy w połączeniu z Intelligent Valve Controller. Zasilanie AC/DC 24 V, wejście sterujące 0…10 V, wyjście położenia 0…10 V, samoadaptacja zakresu kąta, stopień ochrony IP54 oraz fabryczne okablowanie przewodem 0,9 m sprawiają, że jest to wygodne i pewne rozwiązanie do precyzyjnej regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt GLA161.9E/HR posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, klasa ochronności III, zasilanie AC 24 V / DC 24 V w wykonaniu SELV/PELV. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Montaż, podłączenie, uruchomienie i sprawdzenie działania należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi i lokalnymi przepisami bezpieczeństwa.
• Urządzenie powinno być instalowane wyłącznie przez wykwalifikowany personel. Nieprzestrzeganie krajowych przepisów bezpieczeństwa może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie nie posiada wewnętrznego zabezpieczenia przewodów zasilających odbiorniki zewnętrzne. W celu ograniczenia ryzyka pożaru i obrażeń przewody oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartością znamionową zastosowanego bezpiecznika.
• Nie otwierać obudowy siłownika. Otwieranie urządzenia jest zabronione i może spowodować zagrożenie dla bezpieczeństwa oraz uszkodzenie produktu.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą ani do układania kabli w wodzie. Przewodu przyłączeniowego nie wolno mocować do rurociągu ani do zaworu kulowego.
• Siłownik przeznaczony jest do montażu wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych. Stopień ochrony obudowy: IP54. Nie stosować poza dopuszczalnymi warunkami środowiskowymi określonymi przez producenta.
• Podczas montażu należy zachować właściwe położenie montażowe zgodnie z dokumentacją producenta. Nie wolno instalować urządzenia w niedopuszczalnym ustawieniu.
• Regulację ręczną wolno wykonywać wyłącznie w stanie beznapięciowym. Po zwolnieniu mechanizmu sterujący sygnał regulatora ponownie przejmuje nadrzędne sterowanie pozycją siłownika.
• Przy uruchomieniu należy sprawdzić poprawność okablowania oraz działanie siłownika obrotowego.
• Zmiana ustawienia przełącznika DIL 1 może uniemożliwić całkowite zamknięcie zaworu, co może powodować przepływ resztkowy, utratę komfortu lub szkody materialne związane z przegrzaniem instalacji. Przełącznik DIL 1 powinien pozostać w ustawieniu fabrycznym „0...10 V”.
• Zmiana ustawienia przełącznika DIL 3 może spowodować całkowite otwarcie zaworu regulacyjnego. Nadmierny przepływ może prowadzić do przegrzania instalacji rurowej, uszkodzenia czujnika przepływu Intelligent Valve lub uszkodzenia całej instalacji. Przełącznik DIL 3 powinien pozostać w ustawieniu fabrycznym „Counter-clockwise”.
• Produkt jest przeznaczony do współpracy z zaworami kulowymi wskazanymi przez producenta dla modelu GLA161.9E/HR. Stosowanie z nieprzewidzianymi elementami może skutkować nieprawidłową pracą lub uszkodzeniem instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
