GLD141.1E/RW Siłownik obrotowy bez sprężyny powrotnej, 8 [Nm], 2-/3-stawny, 24 [V] DC, 30 [s]

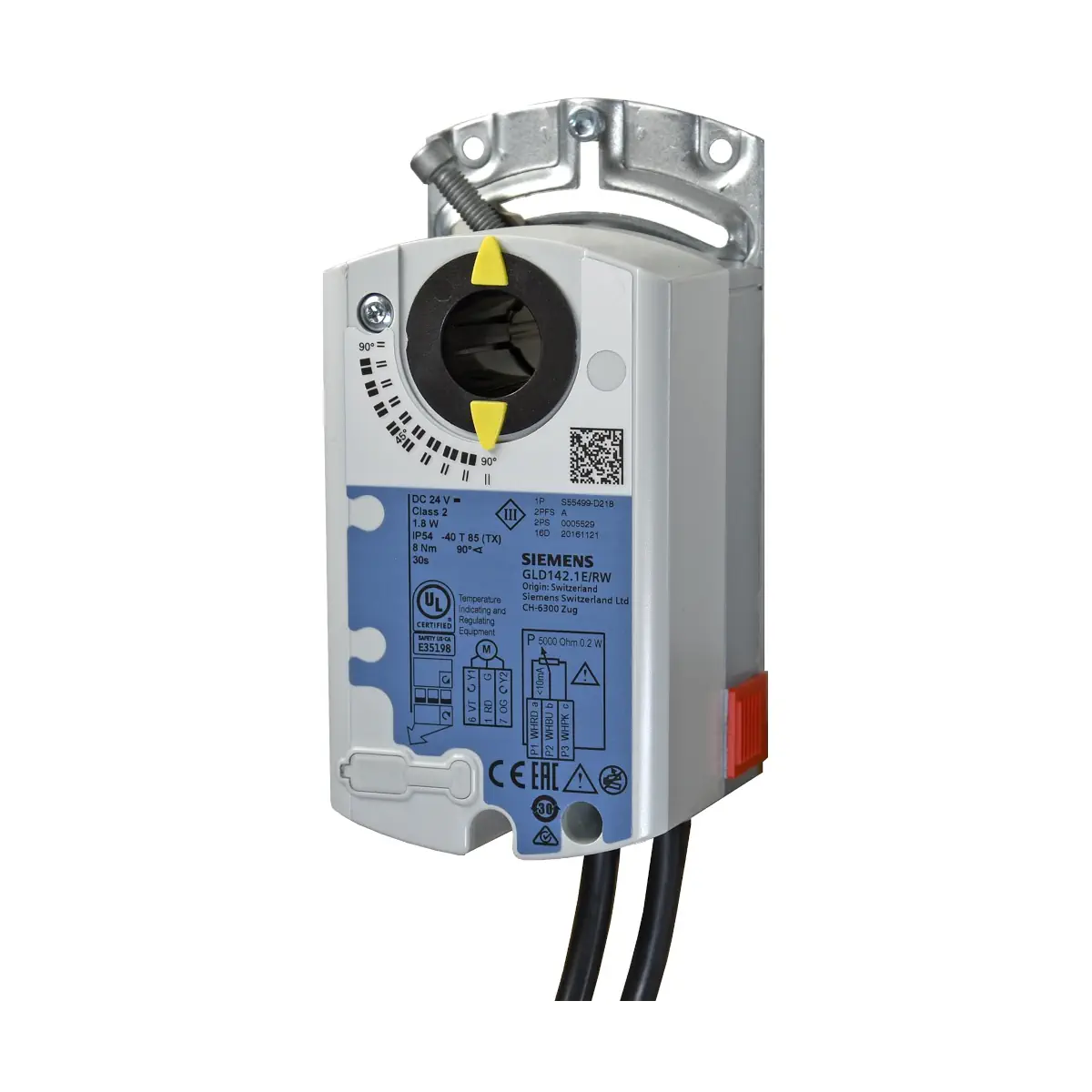

Siemens GLD141.1E/RW to elektroniczny siłownik obrotowy z serii OpenAir™, przeznaczony do sterowania przepustnicami powietrza w instalacjach HVAC dla pojazdów szynowych. Napęd pracuje z zasilaniem DC 24 V, realizuje sterowanie otwórz/zamknij lub 3‑punktowe i zapewnia moment nominalny 8 Nm przy czasie przestawienia 30 s / 90°. W standardzie posiada przełączany kierunek obrotu (CW/CCW), mechaniczny wskaźnik położenia, okablowanie specyficzne dla zastosowań kolejowych, a obudowa o stopniu ochrony IP54 oraz powlekana płytka PCB wspierają pracę w trudnych warunkach eksploatacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: GLD141.1E/RW
• Typ: siłownik obrotowy do przepustnic powietrza (dla pojazdów szynowych)
• Zastosowanie: jednostki klimatyzacyjne i systemy dystrybucji powietrza w pojazdach szynowych
• Sterowanie: otwórz/zamknij (SPST / SPDT) lub 3‑punktowe
• Moment nominalny: 8 Nm
• Czas przestawienia: 30 s dla 90°
• Kąt obrotu (nominalny): 90° (maks. 95° ± 2°)
• Przełącznik kierunku obrotu: tak (CW / CCW)
• Stopień ochrony: IP54
• Pozycja przy braku zasilania: siłownik pozostaje w aktualnym położeniu
• Opcje w tym modelu: brak potencjometru sprzężenia zwrotnego, brak przełączników pomocniczych

Zastosowanie

GLD141.1E/RW jest przeznaczony do napędu przepustnic w układach HVAC pojazdów szynowych:

• do powierzchni przepustnicy do 1,6 m²,
• do współpracy z regulatorami otwórz/zamknij lub 3‑punktowymi,
• dla sterowania 3‑punktowego zalecany jest minimalny czas impulsu 500 ms, aby zapewnić ciągłą i dokładną pracę.

Funkcje i działanie

Kierunek obrotu i położenie

• Kierunek obrotu: zgodny z ruchem wskazówek zegara lub przeciwny, wybierany przełącznikiem.
• Wskaźnik położenia: mechaniczny wskaźnik kąta obrotu.
• Brak zasilania: siłownik utrzymuje ostatnie położenie.

Ręczne przestawianie i ograniczenie kąta

• Ręczna regulacja: możliwa po wciśnięciu przycisku rozsprzęglenia przekładni.
• Ograniczenie kąta obrotu: mechaniczne, realizowane śrubą ustalającą adapter wału.

Konstrukcja

• Silnik / przekładnia: bezszczotkowy silnik DC; napęd przeciążeniowy, bez konieczności stosowania wyłącznika krańcowego; pozostaje w położeniu po dojechaniu do ogranicznika.
• Przekładnia: bezobsługowa i cicha.
• Obudowa: tworzywo wzmacniane włóknem szklanym, trudnopalne, bez bromu i bez chloru.
• Elektronika: powlekana płytka PCB.

Podłączenie elektryczne (okablowanie kolejowe)

• Zasilanie: DC 24 V ⎓
• Przewody sterujące: Y1 – sygnał pozycjonowania „clockwise”, Y2 – sygnał pozycjonowania „counter-clockwise”.
• Długość przewodu: 0,9 m
• Przekrój żył: 0,75 mm²
• Oznaczenia przewodów (siłownik): G (czerwony), Y1 (fioletowy), Y2 (pomarańczowy).

Dane techniczne (GLD141.1E/RW)

• Napięcie zasilania: DC 24 V ⎓ +25% / -30% (16,8…56,3 V ⎓)
• Pobór mocy: 1,8 W (praca), 0,5 W (podtrzymanie)
• Moment nominalny: 8 Nm
• Moment maks. (zablokowany): 16 Nm
• Kąt obrotu: 90° (maks. 95° ± 2°)
• Czas przestawienia 90°: 30 s
• Poziom mocy akustycznej: 32 dB(A)
• Trwałość mechaniczna: 100 000 pełnych cykli; 5 000 000 cykli częściowych
• Masa: 570 g

Warunki środowiskowe

• Temperatura pracy: -40…+70°C
• Przeciążenie temperaturowe: do +85°C (maks. 10 min / +15°C)
• Wilgotność: <95% r.h.
• Kondensacja: dopuszczalna

Dane montażowe (wał przepustnicy)

• Wały okrągłe: 8…16 mm
• Wały okrągłe (z elementem centrującym): 8…10 mm
• Wały kwadratowe: 8…12,8 mm
• Wały sześciokątne: 8…14 mm (15 mm – tylko z funkcją form fit)
• Minimalna długość wału: 30 mm
• Maks. twardość wału: <300 HV

Zgodność i przeznaczenie kolejowe

• Spełnia główne wymagania: EN 50155, EN 45545, EN 61373
• Norma wyrobu: EN 60730-2-14

Podsumowanie

Siemens GLD141.1E/RW to solidny siłownik przepustnicowy dla kolejnictwa, łączący 8 Nm momentu i 30 s / 90° z wygodnym doborem kierunku obrotu, ręcznym przestawianiem oraz szczelną obudową IP54. Dzięki konstrukcji bezszczotkowej, odporności na przeciążenia i okablowaniu dopasowanemu do zastosowań kolejowych sprawdza się w układach klimatyzacji i dystrybucji powietrza w pojazdach szynowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii urządzeń spełniających wymagania dla zastosowań kolejowych zgodnie z EN 50155, EN 45545-2 oraz EN 61373.
• Urządzenie elektryczne klasy ochronności III (SELV). Zasilanie wyłącznie napięciem DC 24 V zgodnie z dokumentacją producenta.
• Posiada stopień ochrony IP54. Produkt należy montować wyłącznie w sposób zapewniający zachowanie deklarowanego stopnia ochrony.
• Montaż, okablowanie, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni i wykwalifikowani technicy, zgodnie z krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Nie otwierać obudowy urządzenia. Otwieranie siłownika jest zabronione i może spowodować zagrożenie dla osób oraz uszkodzenie produktu.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Należy dobrać średnice przewodów zgodnie z lokalnymi przepisami oraz wartością zastosowanego bezpiecznika. Nieprawidłowe wykonanie instalacji może spowodować ryzyko pożaru i obrażeń wskutek zwarcia.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą ani do układania kabli w wodzie.
• Stosować wyłącznie dopuszczalne napięcia i sposób podłączenia zgodny ze schematem producenta. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Produkt przeznaczony jest do zastosowania jako siłownik przepustnic powietrza w pojazdach szynowych, w układach klimatyzacji i dystrybucji powietrza. Nie stosować do innych zastosowań niż przewidziane przez producenta.
• Siłownik należy montować na wałach o parametrach zgodnych z dokumentacją producenta. Nieprawidłowy dobór wału lub montaż mechaniczny może spowodować uszkodzenie napędu albo sterowanego elementu.
• Urządzenie pracuje w zakresie temperatur otoczenia od -40 °C do +70 °C. Dopuszczalna jest kondensacja; nie należy przekraczać warunków pracy określonych przez producenta.
• Produkt jest bezobsługowy. Wszelkie czynności serwisowe należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
