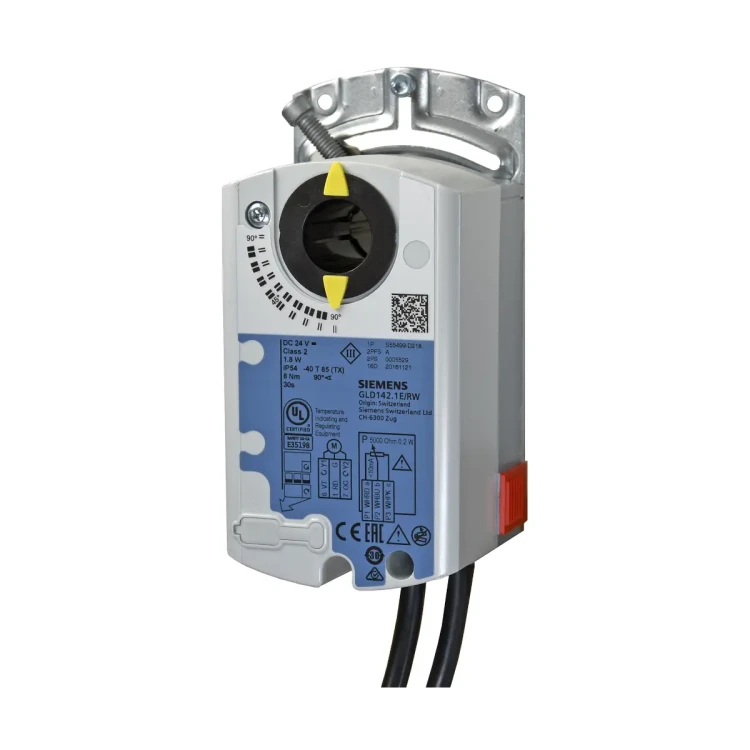

GLD146.1E/RW Siłownik obrotowy bez sprężyny powrotnej, 8 [Nm], 2-/3-stawny, 24 [V] DC, 30 [s], 2 styki pomocnicze

GLD146.1E/RW to elektroniczny siłownik obrotowy Siemens z serii OpenAir™, przeznaczony do napędu przepustnic w układach HVAC pojazdów szynowych. Pracuje z zasilaniem DC 24 V i realizuje sterowanie otwórz/zamknij (SPST/SPDT) lub 3‑stawne. Wersja 146 jest wyposażona w 2 regulowane wyłączniki pomocnicze, a dzięki stopniowi ochrony IP54, powlekanej płytce PCB oraz przewodom przyłączeniowym specyficznym dla kolejnictwa sprawdza się w trudnych warunkach eksploatacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: GLD146.1E/RW
• Nr katalogowy (Stock no.): S55499-D217
• Typ: siłownik do przepustnic powietrza (obrotowy), napęd elektryczny
• Zasilanie: DC 24 V ⎓ (+25% / -30%)
• Sterowanie: otwórz/zamknij (SPST / SPDT) lub 3‑stawne
• Moment nominalny: 8 Nm
• Czas przestawienia (dla 90°): 30 s
• Kąt obrotu nominalny: 90° (maks. 95° ± 2°)
• Kierunek obrotu: wybierany przełącznikiem (CW/CCW)
• Wyłączniki pomocnicze: 2 szt., regulowane (A i B)
• Stopień ochrony: IP54
• Płytka PCB: powlekana
• Masa: 750 g

Zastosowanie

Siłownik GLD146.1E/RW jest przeznaczony do zastosowań w klimatyzatorach oraz systemach dystrybucji powietrza w pojazdach szynowych.

• Powierzchnia przepustnicy: do 1,6 m²
• Współpraca z regulatorami: otwórz/zamknij lub 3‑stawne
• Zalecenie dla sterowania 3‑stawnego: minimalna długość impulsu 500 ms (dla ciągłej i dokładnej pracy)

Funkcje i działanie

Sterowanie i zachowanie po zaniku zasilania

• Tryb sterowania: otwórz/zamknij (SPST/SPDT) lub 3‑stawny.
• Wybór kierunku obrotu: przełącznik CW/CCW.
• Brak zasilania: siłownik pozostaje w aktualnym położeniu.
• Wskaźnik położenia: mechaniczny (pozycja kątowa wskazywana wskaźnikiem).

Wyłączniki pomocnicze (2 szt.)

• Nastawy punktów przełączania: niezależnie dla A i B, w zakresie 0°…90°.
• Krok nastawy: co 5°.
• Zakres przełączania: 5°…90°.
• Napięcie przełączania: DC 12…60 V ⎓.
• Obciążalność styków:
  • 4 A (rezystancyjne) / 2 A (indukcyjne), min. 10 mA @ DC 30 V ⎓
  • 0,8 A (rezystancyjne) / 0,5 A (indukcyjne), min. 10 mA @ DC 60 V ⎓

Ręczne przestawianie i ograniczenie kąta

• Ręczne przestawianie: przycisk rozsprzęglenia przekładni.
• Ograniczenie kąta obrotu: mechaniczne, z użyciem śruby nastawczej.

Podłączenie elektryczne i okablowanie

• Przewody przyłączeniowe: specyficzne dla pojazdów szynowych
• Długość przewodu: 0,9 m
• Przekrój: 0,75 mm²

Oznaczenia przewodów – zasilanie i sterowanie

• G (nr 1, kolor czerwony): potencjał systemu DC 24 V ⎓
• Y1 (nr 6, kolor fioletowy): sygnał pozycjonowania DC 24 V, „clockwise”
• Y2 (nr 7, kolor pomarańczowy): sygnał pozycjonowania DC 24 V, „counter-clockwise”

Oznaczenia przewodów – wyłączniki pomocnicze

• S1 (szaro/czerwony): wejście wyłącznika A
• S2 (szaro/niebieski): wyłącznik A – styk NC
• S3 (szaro/różowy): wyłącznik A – styk NO
• S4 (czarno/czerwony): wejście wyłącznika B
• S5 (czarno/niebieski): wyłącznik B – styk NC
• S6 (czarno/różowy): wyłącznik B – styk NO

Dane techniczne (GLD146.1E/RW)

• Zasilanie: DC 24 V ⎓ (+25% / -30%)
• Pobór mocy:
  • w ruchu: 1,8 W
  • w spoczynku (holding): 0,5 W
• Moment nominalny: 8 Nm
• Maks. moment (przy zablokowaniu): 16 Nm
• Kąt obrotu: 90° (maks. 95° ± 2°)
• Czas przestawienia (90°): 30 s
• Poziom mocy akustycznej: 32 dB(A)
• Trwałość mechaniczna:
  • pełne cykle: 100 000
  • częściowe cykle: 5 000 000
• Stopień ochrony obudowy: IP54 (wg EN 60529)

Warunki środowiskowe

• Temperatura pracy: -40…+70°C
• Przeciążenie temperaturowe: do +85°C (maks. 10 min / 15°C)
• Wilgotność: <95% r.h.
• Kondensacja: dozwolona

Montaż – wymagania dla wału napędowego

• Wał okrągły: 8…16 mm
• Wał okrągły (z elementem centrującym): 8…10 mm
• Wał kwadratowy: 8…12,8 mm
• Sześciokąt: 8…14 mm oraz 15 mm (tylko z funkcją form-fit)
• Minimalna długość wału: 30 mm
• Maks. twardość wału: <300 HV

Zgodność i przeznaczenie kolejowe

• Zastosowania kolejowe: spełnia główne wymagania EN 50155, EN 45545 oraz EN 61373
• Norma produktu: EN 60730-2-14

Podsumowanie

Siemens GLD146.1E/RW to siłownik przepustnicowy DC 24 V o momencie 8 Nm i czasie przestawienia 30 s, zaprojektowany do instalacji HVAC w pojazdach szynowych. Wbudowane 2 regulowane wyłączniki pomocnicze, możliwość wyboru kierunku obrotu oraz obudowa IP54 czynią go praktycznym rozwiązaniem do niezawodnego sterowania klapami powietrza w wymagających warunkach eksploatacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elektrycznym urządzeniem wykonawczym do przepustnic powietrza, przeznaczonym do zastosowań w pojazdach szynowych.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni technicy, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie przepisów bezpieczeństwa oraz zaleceń montażowych może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie klasy ochronności III (ochrona przez separację / protective insulation). Stosować wyłącznie z zasilaniem DC 24 V zgodnym z dokumentacją producenta.
• Podczas instalacji należy uwzględnić, że urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne. Niewłaściwy dobór przewodów i zabezpieczeń może spowodować ryzyko pożaru i obrażeń w wyniku zwarcia.
• Przekroje przewodów oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami i wartością zastosowanego bezpiecznika.
• Nie otwierać obudowy siłownika. Otwarcie urządzenia jest zabronione i może stwarzać zagrożenie dla użytkownika oraz prowadzić do uszkodzenia produktu.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą ani do układania kabli w wodzie.
• Urządzenie posiada stopień ochrony IP54. Montaż należy wykonać w sposób zgodny z dokumentacją, z uwzględnieniem wymaganej ochrony przed wpływem środowiska.
• Dopuszczalne napięcia i sposób podłączenia styków pomocniczych należy bezwzględnie sprawdzić w dokumentacji i schematach połączeń producenta przed wykonaniem instalacji.
• Model GLD146.1E/RW wyposażony jest w regulowane styki pomocnicze. Ich nastawy i podłączenia należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie jest bezobsługowe. Wszelkie czynności eksploatacyjne należy prowadzić zgodnie z instrukcją producenta.
• Po zakończeniu eksploatacji nie wyrzucać z odpadami komunalnymi. Produkt należy zutylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami lokalnymi.
• Produkt spełnia wymagania norm dla zastosowań kolejowych, w tym EN 50155, EN 61373 oraz EN 45545-2, zgodnie z dokumentacją producenta.
