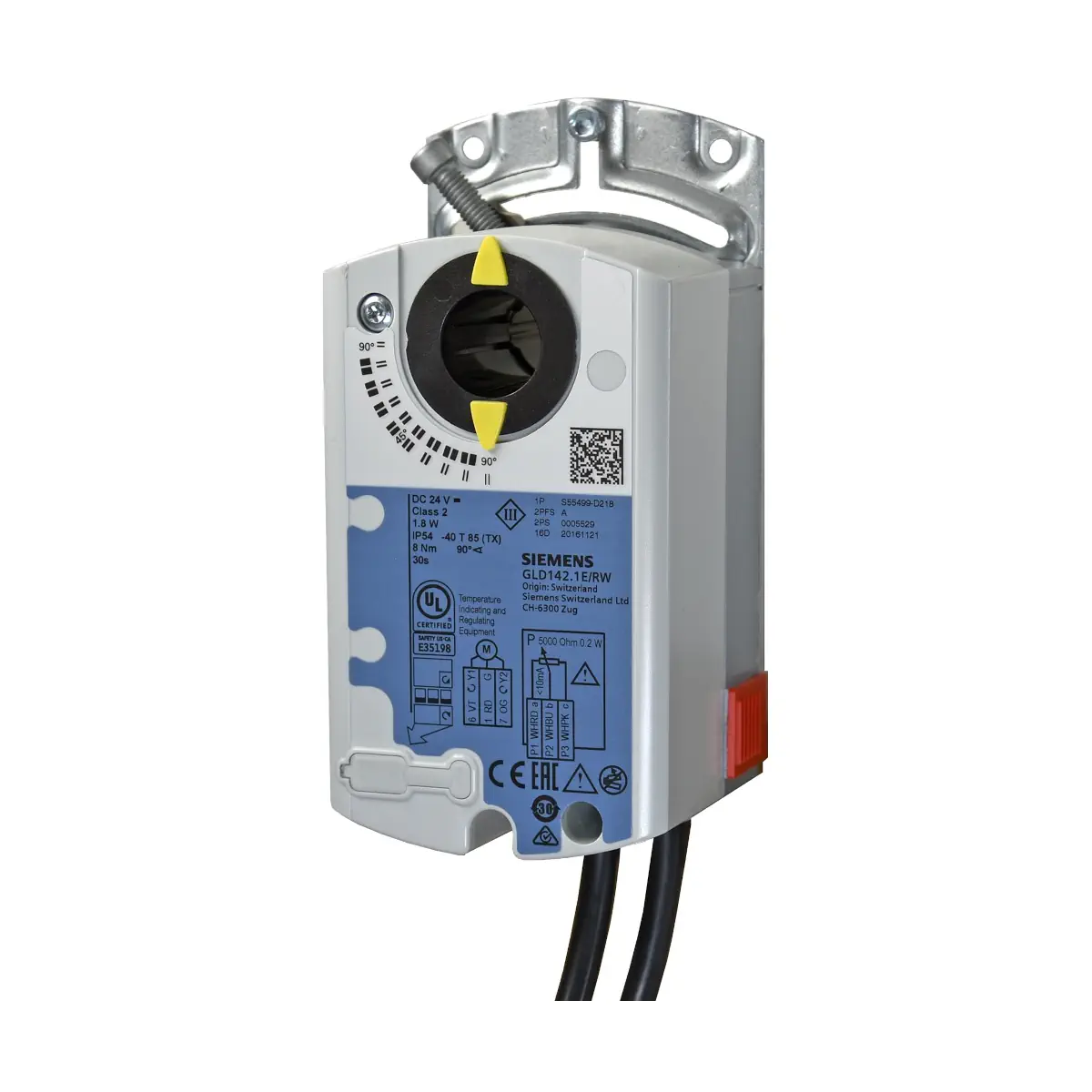

GLD142.1E/RW Siłownik obrotowy bez sprężyny powrotnej, 8 [Nm], 2-/3-stawny, 24 [V] DC, 30 [s], potencjometr zwrotny

Siemens GLD142.1E/RW to elektroniczny siłownik obrotowy do przepustnic powietrza z serii OpenAir™, przeznaczony do pracy w instalacjach klimatyzacji i dystrybucji powietrza w pojazdach szynowych. Model ten oferuje moment nominalny 8 Nm, czas przestawienia 30 s / 90° oraz obsługę sterowania otwórz–zamknij i 3‑pozycyjnego. Wersja GLD142.1E/RW wyposażona jest w potencjometr sprzężenia zwrotnego 5 kΩ, z okablowaniem specyficznym dla kolejnictwa, stopniem ochrony IP54 oraz powlekaną płytką PCB do pracy w trudnych warunkach eksploatacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Model: GLD142.1E/RW
• Typ: siłownik obrotowy do przepustnic powietrza (kolej)
• Zasilanie: DC 24 V ⎓ (+25% / -30%; 16,8…56,3 V ⎓)
• Sterowanie: otwórz–zamknij (SPST / SPDT) lub 3‑pozycyjne
• Moment nominalny: 8 Nm
• Maks. moment (zablokowany): 16 Nm
• Czas przestawienia (90°): 30 s
• Kąt obrotu (nominalny): 90°
• Maks. kąt obrotu: 95° ± 2°
• Kierunek obrotu: zgodny / przeciwny do ruchu wskazówek zegara, wybierany przełącznikiem
• Sprzężenie zwrotne: potencjometr 5 kΩ (zmiana rezystancji P1–P2: 0…5000 Ω, obciążenie < 0,25 W)
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji: III (wg EN 60730)
• Okablowanie: przewody dedykowane do pojazdów szynowych (długość 0,9 m, przekrój 0,75 mm²)
• Pobór mocy: 1,8 W (praca), 0,5 W (podtrzymanie)
• Poziom mocy akustycznej: 32 dB(A)
• Masa: 640 g
• Żywotność mechaniczna: 100 000 pełnych cykli, 5 000 000 cykli częściowych

Zastosowanie

Siłownik GLD142.1E/RW jest przeznaczony do pracy w systemach HVAC dla kolei:

• do urządzeń klimatyzacyjnych i systemów dystrybucji powietrza w pojazdach szynowych,
• do przepustnic o powierzchni do 1,6 m²,
• do współpracy z regulatorami otwórz–zamknij lub 3‑pozycyjnymi.

Dla siłowników obrotowych sterowanych 3‑punktowo zalecany jest minimalny czas impulsu 500 ms, aby zapewnić ciągłą i dokładną pracę.

Funkcje i działanie

Sterowanie i zachowanie po zaniku zasilania

• Tryb sterowania: otwórz–zamknij (SPST / SPDT) lub 3‑pozycyjny.
• Po zaniku zasilania: siłownik pozostaje w aktualnym położeniu.
• Zmiana kierunku obrotu: wybierana przełącznikiem (CW/CCW).

Wskazanie położenia

• Mechaniczne: wskaźnik położenia kąta obrotu.
• Elektryczne: potencjometr sprzężenia zwrotnego może zostać podłączony do zewnętrznego napięcia w celu sygnalizacji położenia.

Ręczne przestawianie i ograniczenie kąta

• Ręczna regulacja: możliwa po wciśnięciu przycisku rozsprzęglającego przekładnię (gear train disengagement).
• Ograniczenie kąta obrotu: mechanicznie, za pomocą śruby nastawczej w adapterze wału.

Konstrukcja

• Obudowa: tworzywo wzmocnione włóknem szklanym; trudnopalne, bez bromu i bez chloru.
• Silnik/przekładnia: bezszczotkowy, wytrzymały silnik DC; siłownik nie wymaga wyłącznika krańcowego, jest odporny na przeciążenia i pozostaje w położeniu po osiągnięciu ogranicznika.
• Przekładnia: bezobsługowa i cicha.
• Płytka PCB: powlekana.

Podłączenie elektryczne (okablowanie kolejowe)

• Długość przewodu: 0,9 m
• Przekrój żyły: 0,75 mm²
• Zaciski sterowania (DC 24 V ⎓):
  • G – potencjał systemowy DC 24 V ⎓ (kolor: czerwony)
  • Y1 – sygnał pozycjonowania DC 24 V, „clockwise” (kolor: fioletowy)
  • Y2 – sygnał pozycjonowania DC 24 V, „counter-clockwise” (kolor: pomarańczowy)
• Potencjometr sprzężenia zwrotnego:
  • P1 – 0…100% (P1–P2), kolor: biały/czerwony
  • P2 – suwak (pick-off), kolor: biały/niebieski
  • P3 – 100…0% (P3–P2), kolor: biały/różowy

Montaż i współpraca z wałami przepustnicy

• Obsługiwane wały:
  • okrągłe: 8…16 mm,
  • okrągłe (z elementem centrującym): 8…10 mm,
  • kwadratowe: 8…12,8 mm,
  • sześciokątne: 8…14 mm oraz 15 mm (tylko z funkcją połączenia kształtowego).
• Minimalna długość wału: 30 mm
• Maks. twardość wału: < 300 HV

Warunki środowiskowe

• Temperatura pracy: -40…+70°C
• Przegrzanie (maks.): +85°C (maks. 10 min / 15°C)
• Wilgotność: < 95% r.h.
• Kondensacja: dopuszczalna

Normy i wymagania dla kolejnictwa

• EN 50155: urządzenia elektroniczne stosowane w taborze kolejowym
• EN 45545-2: ochrona przeciwpożarowa w pojazdach szynowych
• EN 61373: badania udarów i wibracji wyposażenia taboru
• EN 60730-2-14: wymagania szczegółowe dla siłowników elektrycznych

Podsumowanie

GLD142.1E/RW to kolejowy siłownik do przepustnic powietrza z zasilaniem DC 24 V, momentem 8 Nm i szybkim przestawieniem 30 s / 90°. Dzięki potencjometrowi sprzężenia zwrotnego 5 kΩ, przełączanemu kierunkowi obrotu, klasie szczelności IP54 oraz konstrukcji przygotowanej do wymagających warunków eksploatacji w pojazdach szynowych, stanowi pewne rozwiązanie do sterowania przepustnicami w kolejowych systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens OpenAir™ GLD142.1E/RW – elektryczny siłownik przepustnicy powietrza do pojazdów szynowych.
• Urządzenie przeznaczone do zastosowań kolejowych; dokumentacja wskazuje zgodność z wymaganiami norm: EN 60730-2-14, EN 50155, EN 61373 oraz EN 45545-2.
• Stopień ochrony obudowy: IP54 zgodnie z EN 60529.
• Urządzenie klasy ochronności III (ochrona przez izolację / zasilanie obwodami niskonapięciowymi).
• Zasilanie wyłącznie napięciem DC 24 V. Podłączenie i uruchomienie wykonywać zgodnie ze schematami połączeń i dokumentacją producenta.
• Montaż, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio przeszkoleni i wykwalifikowani technicy, zgodnie z lokalnymi przepisami bezpieczeństwa.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie tych wymagań może prowadzić do obrażeń ciała oraz szkód materialnych.
• Urządzenie nie posiada wewnętrznego zabezpieczenia przewodów zasilających do odbiorników zewnętrznych. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami oraz do wartości zastosowanego bezpiecznika. Nieprawidłowy dobór może powodować ryzyko pożaru i obrażeń w wyniku zwarcia.
• Nie otwierać obudowy siłownika. Otwieranie urządzenia jest zabronione i może spowodować zagrożenie dla użytkownika lub uszkodzenie produktu.
• Nie dopuszczać do kontaktu przewodów przyłączeniowych z wodą i nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w sposób zgodny z instrukcją producenta, z zachowaniem dopuszczalnych warunków montażu i środowiska pracy.
• Dopuszczalne warunki środowiskowe pracy: temperatura otoczenia od -40 °C do +70 °C, wilgotność poniżej 95% RH; kondensacja jest dopuszczalna wyłącznie w granicach przewidzianych przez producenta.
• Model GLD142.1E/RW jest wyposażony w potencjometr sprzężenia zwrotnego 5 kΩ. Połączenia elektryczne tego obwodu należy wykonywać zgodnie z dokumentacją producenta.
• Urządzenie jest bezobsługowe pod względem konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt traktować jako zużyty sprzęt elektryczny i elektroniczny i przekazać do odpowiednich punktów zbiórki, zgodnie z lokalnymi przepisami.
