GLD161.9E Siłownik elektromechaniczny, 8 [Nm], 0/2..10 [V], 24 [V] AC/DC, 30 [s]

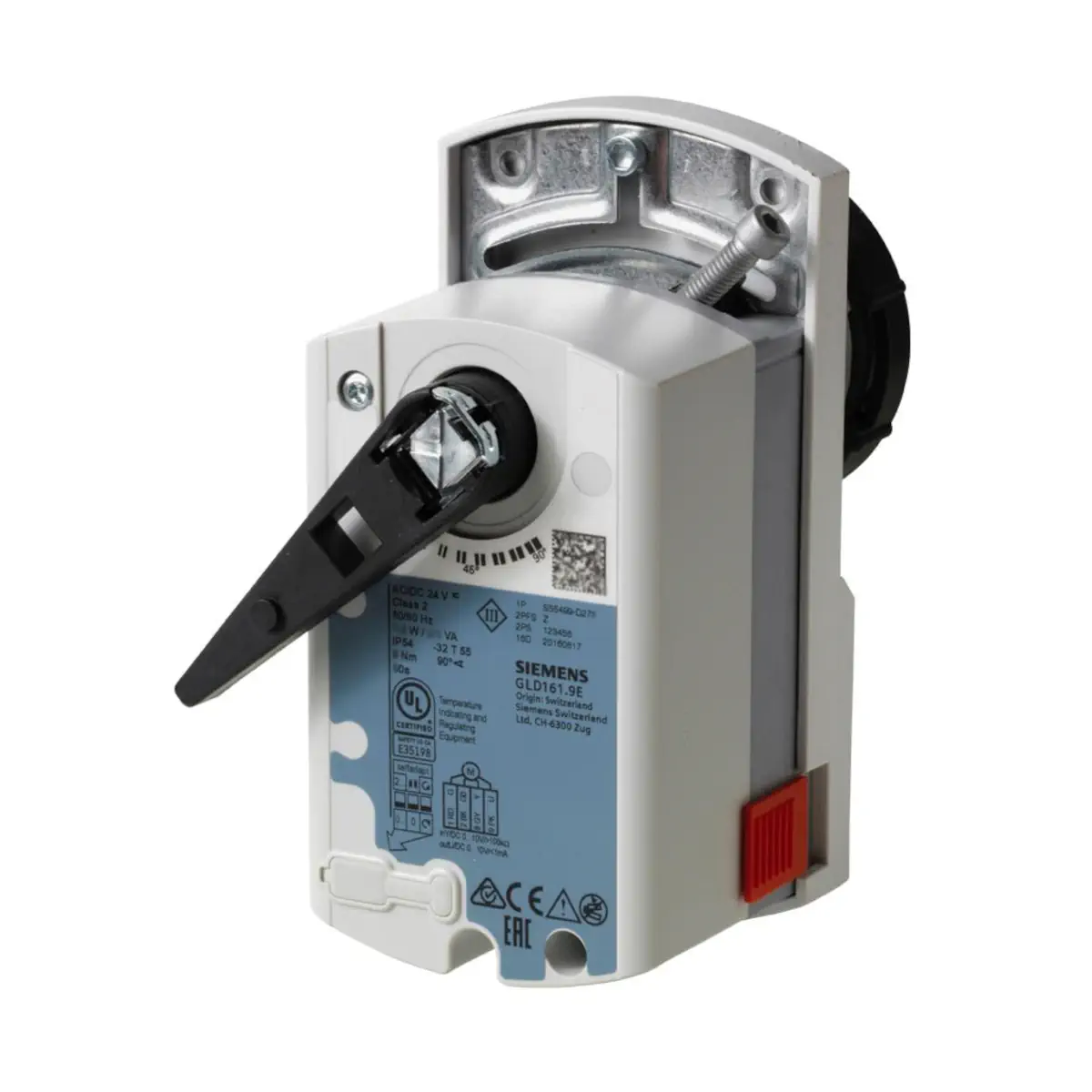

GLD161.9E to elektromechaniczny siłownik obrotowy Siemens (ACVATIX™) do regulacji ciągłej w instalacjach HVAC. Przeznaczony jest do współpracy z regulacyjnymi zaworami kulowymi przelotowymi i trójdrogowymi (DN15…DN50) i oferuje nominalny moment obrotowy 8 Nm. Siłownik zasilany jest z 24 V AC lub 24…48 V DC i sterowany sygnałem 0/2…10 V DC. Fabrycznie wyposażony jest w przewód podłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: ACVATIX™
• Model: GLD161.9E
• Nr magazynowy: S55499-D278
• Typ: siłownik obrotowy do zaworów kulowych regulacyjnych
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Sterowanie: ciągłe 0/2…10 V DC
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Moment nominalny: 8 Nm (moment maksymalny przy zablokowaniu: 16 Nm)
• Kąt obrotu: nominalnie 90° (maks. 95° ± 2°, ograniczany mechanicznie)
• Czas przebiegu 90°: 30 s
• Poziom hałasu: 32 dB(A)
• Stopień ochrony obudowy: IP54
• Przewód fabryczny: 0,9 m, 0,75 mm²
• Masa (bez opakowania): 0,69 kg

Zastosowanie i kompatybilne zawory

Siłownik GLD161.9E przeznaczony jest do zaworów kulowych regulacyjnych przelotowych i trójdrogowych z przyłączami:

• z gwintem wewnętrznym: VAI61.. (przelotowe) oraz VBI61.. (trójdrogowe),
• z gwintem zewnętrznym: VAG61.. (przelotowe) oraz VBG61.. (trójdrogowe),
• zakres średnic: DN15…DN50.

Funkcje i działanie

Regulacja ciągła 0/2…10 V DC

• Siłownik jest przeznaczony do współpracy z regulatorami ciągłymi (wejście 0/2…10 V DC).
• Położenie jest utrzymywane, gdy sygnał sterujący pozostaje na stałej wartości.
• Po zaniku zasilania siłownik pozostaje w ustalonej pozycji.

Kierunek obrotu i logika NO/NC

• Kierunek obrotu może być zgodny z ruchem wskazówek zegara (cw) lub przeciwny (ccw) – zależnie od ustawienia kierunku przełącznikiem DIL oraz sygnału sterującego.
• Zawór kulowy NC (normalnie zamknięty): przy ustawieniu przełącznika DIL 3 na ccw – przepływ 0% przy Y = 0 V oraz 100% przy Y = 10 V.
• Zawór kulowy NO (normalnie otwarty): przy ustawieniu przełącznika DIL 3 na cw – przepływ 100% przy Y = 0 V oraz 0% przy Y = 10 V.

Wskazanie położenia i ręczna nastawa

• Wskazanie mechaniczne: kąt obrotu pokazywany jest wskaźnikiem położenia / dźwignią ręczną.
• Wskazanie elektryczne: na wyjściu U = 0…10 V DC generowane jest napięcie proporcjonalne do kąta obrotu (w zależności od ustawionego kierunku obrotu).
• Nastawa ręczna: możliwa po przesunięciu suwaka wysprzęglającego przekładnię (ręczna regulacja wymaga odłączenia zasilania).
• Ograniczenie kąta obrotu: mechaniczne ograniczenie kąta obrotu adaptera trzpienia za pomocą śruby nastawczej.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC / 24…48 V DC (SELV/PELV).
• Wejście sterujące: Y (0/2…10 V DC) względem G0.
• Wyjście sygnału położenia: U (0…10 V DC) względem G0.
• Długość przewodu fabrycznego: 0,9 m; przekrój: 0,75 mm².
• Dopuszczalna długość linii sygnałowych: do 300 m.

Dane techniczne

• Napięcie zasilające / częstotliwość: 24 V AC ±20% (19,2…28,8 V AC) / 50/60 Hz; 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy: w ruchu 4,9 VA / 1,8 W; trzymanie 0,5 W
• Moment obrotowy: nominalny 8 Nm; maksymalny (zablokowany) 16 Nm
• Kąt obrotu: nominalny 90°; maksymalny 95° ± 2°
• Czas przebiegu 90°: 30 s
• Poziom głośności: 32 dB(A)
• Wejście (Y): 0/2…10 V DC; pobór prądu 0,1 mA; rezystancja wejściowa > 100 kΩ; histereza 60 mV
• Wyjście (U): 0…10 V DC; maks. prąd wyjściowy ±1 mA DC
• Stopień ochrony: IP54
• Klasa izolacji: III wg EN 60730
• Warunki pracy: wewnątrz budynku, chroniony przed czynnikami atmosferycznymi; -32…+55°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa: 0,69 kg

Montaż i wskazówki eksploatacyjne

• Zawór i siłownik można zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i bez czynności nastawczych.
• Okablowanie powinno pozostać łatwo dostępne.
• IP54 obowiązuje tylko przy zamkniętej pokrywie oraz prawidłowo wykonanym połączeniu kablowym.
• W miejscach narażonych na kondensację zalecane jest zastosowanie adaptera termicznego ALJ100 (wyposażenie dodatkowe).

Podsumowanie

Siemens GLD161.9E to solidny siłownik obrotowy 8 Nm do zaworów kulowych regulacyjnych (DN15…DN50), idealny do precyzyjnej regulacji w instalacjach HVAC. Sterowanie 0/2…10 V DC, zasilanie 24 V AC lub 24…48 V DC, wyjście położenia 0…10 V DC, cicha praca oraz obudowa IP54 czynią go praktycznym wyborem do nowoczesnych układów automatyki.
