GLD161.9E/MO Siłownik elektromechaniczny, 8 [Nm], Modbus RTU, 24 [V] AC/DC, 30 [s]

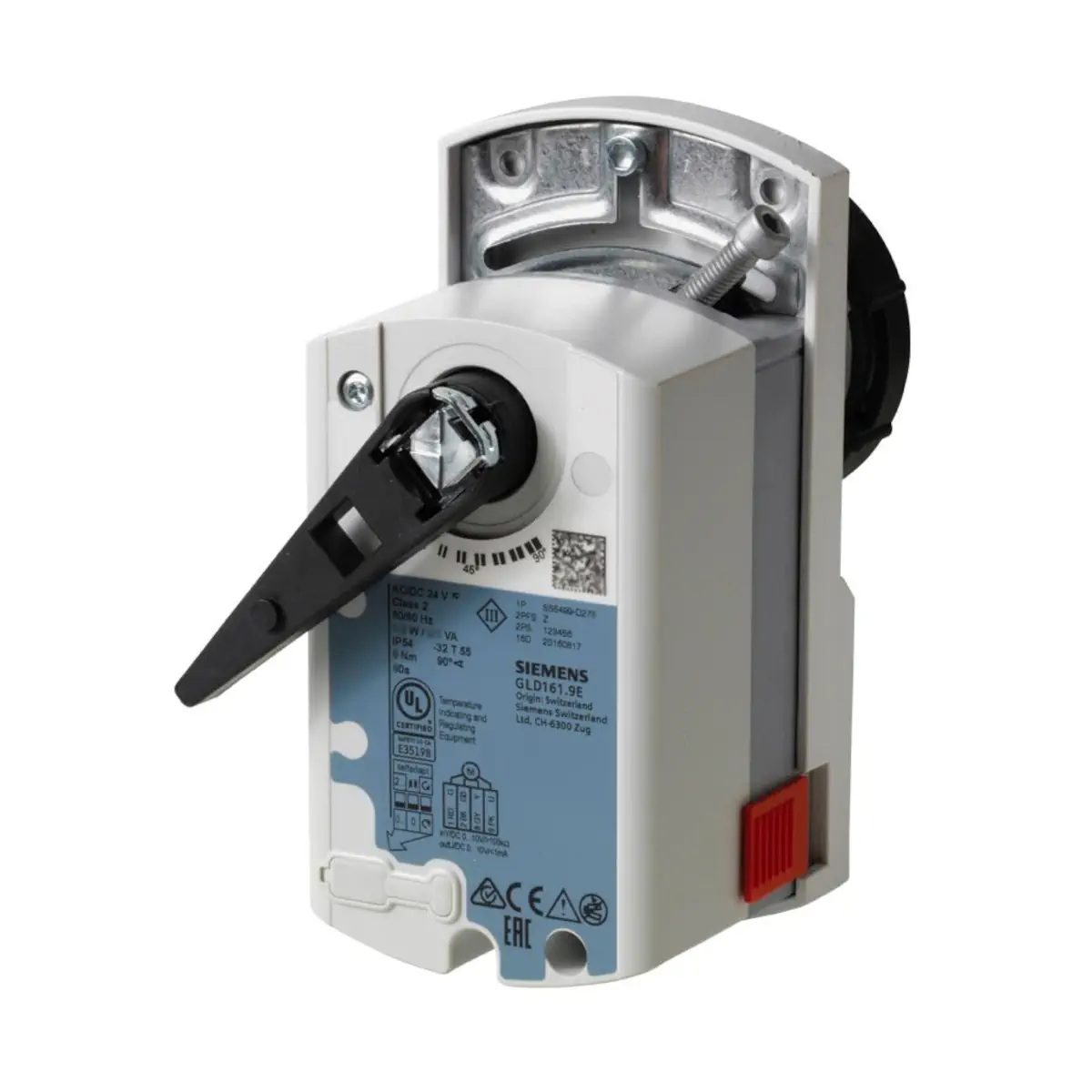

GLD161.9E/MO to elektromechaniczny siłownik obrotowy ACVATIX™ firmy Siemens, przeznaczony do regulacji ciągłej zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja /MO komunikuje się przez Modbus RTU (RS-485) i współpracuje z regulacyjnymi zaworami kulowymi przelotowymi oraz trójdrogowymi (serii VA..61.. i VB..61..) w zakresie średnic DN15…DN50. Siłownik zapewnia moment 8 Nm, stopień ochrony IP54 oraz posiada fabrycznie zamontowany kabel 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GLD161.9E/MO
• Nr magazynowy: S55499-D695
• Typ: siłownik obrotowy do zaworów kulowych (regulacyjnych)
• Zastosowanie: instalacje HVAC – regulacja przepływu z wykorzystaniem komunikacji Modbus RTU
• Komunikacja: Modbus RTU RS-485 (bez galwanicznej separacji)
• Napięcie zasilania (SELV/PELV): 24 V AC ±20% (50/60 Hz) / 24 V DC ±20%
• Nominalny moment obrotowy: 8 Nm
• Maksymalny moment (zablokowany): 16 Nm
• Nominalny kąt obrotu: 90° (maks. 95° ± 2°, ograniczenie mechaniczne)
• Czas przebiegu 90°: 30 s
• Poziom głośności: 32 dB(A)
• Ręczna nastawa: tak – po przesunięciu suwaka wysprzęglającego przekładnię
• Odporność i trwałość: bezszczotkowy silnik DC, praca niezależnie od obciążenia; brak potrzeby przełączników krańcowych; odporność na przeciążenia
• Stopień ochrony: IP54
• Kabel: fabrycznie montowany, 0,9 m (przekrój żył 0,75 mm²)

Zastosowanie

Siłownik GLD161.9E/MO jest przeznaczony do współpracy z zaworami kulowymi regulacyjnymi:

• VA..61.. – zawory przelotowe (m.in. wykonania VAI61.. / VAG61..)
• VB..61.. – zawory trójdrogowe (m.in. wykonania VBI61.. / VBG61..)

Zakres średnic zaworów: DN15…DN50. Montaż zaworu i siłownika może być wykonany bezpośrednio na obiekcie (bez specjalnych narzędzi i czynności nastawczych).

Funkcje i działanie

Sterowanie i monitoring przez Modbus RTU

• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Funkcje nadzoru: monitorowanie wartości zadanej oraz tryb podtrzymania
• Interfejs: Modbus RTU RS-485 bez galwanicznej separacji

Napęd i ochrona mechaniczna

• Bezszczotkowy silnik prądu stałego – niezawodna praca niezależnie od obciążenia.
• Brak konieczności stosowania przełączników pozycji końcowej; siłownik jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu krańcowego położenia.
• Przekładnia zębata – bezobsługowa i cicha.

Nastawa ręczna i ograniczenie kąta obrotu

• Po przesunięciu suwaka wysprzęglającego przekładnię siłownik można ustawić ręcznie w dowolnym położeniu między 0° a 90°.
• Po zwolnieniu suwaka, gdy pojawi się sygnał sterujący, położenie siłownika zostanie określone przez sterowanie.
• Ograniczenie kąta obrotu adaptera trzpienia jest możliwe mechanicznie za pomocą śruby nastawczej.

Podłączenie elektryczne i komunikacja

• Zasilanie: 24 V AC / 24 V DC (SELV/PELV)
• Fabryczny kabel: długość 0,9 m, przekrój żył 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m
• Oznaczenia przewodów (Modbus RTU):
  • G (czerwony): potencjał systemowy 24 V AC / 24 V DC
  • G0 (czarny): neutralny systemowy
  • REF (fioletowy): linia referencyjna (Modbus RTU)
  • + (szary): Bus + (Modbus RTU)
  • - (różowy): Bus – (Modbus RTU)
• Uwaga montażowa: stopień ochrony IP54 obowiązuje przy zamkniętej pokrywie oraz prawidłowym prowadzeniu przewodów.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V AC) / 50/60 Hz; 24 V DC ±20% (19,2…28,8 V DC)
• Pobór mocy (w ruchu): 4,9 VA / 1,8 W
• Pobór mocy (trzymanie): 0,5 W
• Nominalny moment obrotowy: 8 Nm
• Maksymalny moment (zablokowany): 16 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95° ± 2°
• Czas przebiegu 90°: 30 s
• Poziom głośności: 32 dB(A)
• Stopień ochrony: IP54 wg EN 60529
• Klasa izolacji: III wg EN 60730
• Warunki pracy: wewnątrz budynku, chroniony przed czynnikami atmosferycznymi; -32…+55°C; wilgotność <95% r.h. (bez kondensacji)
• Waga (bez opakowania): 0,69 kg
• Zewnętrzny konwerter Modbus: 0,15 kg

Montaż i wskazówki projektowe

• Montaż zaworu i siłownika możliwy bezpośrednio na obiekcie – bez specjalnych narzędzi i bez czynności nastawczych.
• Pozycja montażu: zapewnić łatwy dostęp do kabli; siłownik powinien być chroniony przed bezpośrednim promieniowaniem słonecznym i deszczem.
• W miejscach narażonych na kondensację zalecany jest adapter termiczny ALJ100 (opcjonalnie) w celu zabezpieczenia siłownika; dla czynnika o temperaturze ≤ 0°C wałek adaptera należy nasmarować smarem silikonowym.
• Do regulacji ręcznej: odłączyć zasilanie.

Podsumowanie

Siemens GLD161.9E/MO to trwały siłownik obrotowy 8 Nm do zaworów kulowych regulacyjnych DN15…DN50, zaprojektowany do pracy w instalacjach HVAC z komunikacją Modbus RTU (RS-485). Bezszczotkowy silnik DC, odporność na przeciążenia, mechaniczna nastawa ręczna, czas przebiegu 30 s / 90° oraz obudowa IP54 sprawiają, że jest to solidne rozwiązanie do precyzyjnej regulacji przepływu w instalacjach wodnych.

Pliki do pobrania:
GLD161.9E/MO Karta katalogowa
GLD161.9E/MO Instrukcja montażu
