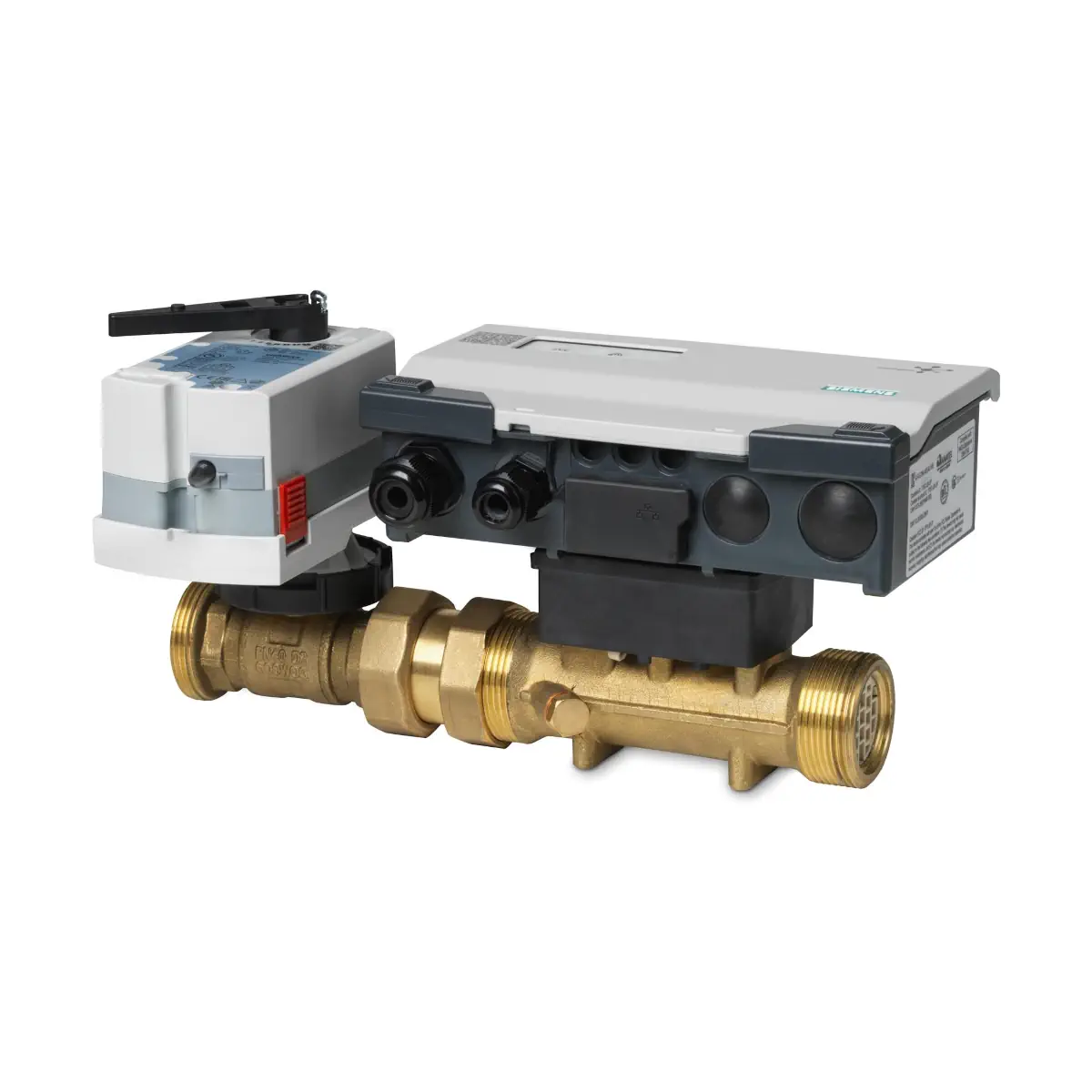

EVG4U10E025 Zawór inteligentny gwintowany, PN16, DN25, V100 4,5 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G1½

EVG4U10E025 to inteligentny zawór regulacyjny (PICV) Siemens ACVATIX™ z wbudowaną funkcją pomiaru energii, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz do regulacji wstępnej. Model w wykonaniu gwintowanym ma średnicę DN 25, przyłącza z gwintem zewnętrznym wg ISO-228 oraz nominalny przepływ objętościowy V̇100 = 4,5 m³/h. Dynamiczna regulacja przepływu opiera się na pomiarach z czujników, w tym na ultradźwiękowym pomiarze przepływu o dokładności ±2% oraz pomiarze temperatury z użyciem sparowanych czujników Pt1000.

Najważniejsze cechy

• Producent: Siemens
• Model: EVG4U10E025
• Symbol zamówieniowy: S55300-M102
• Typ: zawór inteligentny (PICV) – zawór regulacyjny z funkcją pomiaru energii
• Średnica nominalna: DN 25
• Przyłącza: gwint zewnętrzny wg ISO-228, G 1½ B
• Nominalny przepływ objętościowy: V̇100 = 4,5 m³/h
• Najmniejsza możliwa nastawa V̇max: 1,35 m³/h
• Wymagana minimalna różnica ciśnień dla V̇100: ΔpV100 = 20 kPa
• Ciśnienie na całkowicie otwartym zaworze przy 50% V̇100: ΔpV50 = 5 kPa
• kVS: 10 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, minimalny mierzony przepływ 1% wartości V̇100
• Pomiar temperatury: sparowane czujniki Pt1000; dokładność bezwzględna ±0,6°C (20°C) i ±0,8°C (60°C); dokładność różnicy temperatur ±0,2 K przy ΔT = 20 K
• Zasilanie: 24 V AC ±20% / 24 V DC ±20%, 50/60 Hz
• Integracja: analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo (BACnet IP)
• Komunikacja / chmura: możliwość bezpośredniego przesyłania danych do Siemens Building Operator
• Dokładność regulacji: ±6%
• Czynnik: woda zimna i ciepła
• Temperatura czynnika: 1…120°C
• Dopuszczalne ciśnienie robocze: ps = 1600 kPa
• Stopień ochrony obudowy: IP54
• Pozycja montażu: od pionowej do poziomej
• Masa: ok. 3,5 kg

Zastosowanie

EVG4U10E025 jest przelotowym zaworem niezależnym od ciśnienia (PICV) z pomiarem przepływu objętościowego, temperatury oraz obliczaniem mocy i energii w instalacjach HVAC. Zawór może pracować w pętli regulacji temperatury z sygnałem:

• analogowym: 0/2…10 V DC lub 4…20 mA,
• cyfrowym: BACnet IP.

Nawet przy sterowaniu analogowym, dane procesowe (np. przepływ, moc, temperatury zasilania i powrotu po stronie pierwotnej) mogą być odczytywane cyfrowo.

Tryby pracy (aplikacje)

Zawór inteligentny obsługuje cztery aplikacje, przy czym funkcje ograniczania przepływu i pomiaru energii są dostępne we wszystkich z nich:

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnienia
• Regulator temperatury zasilania
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Budowa i działanie

EVG4U10E025 łączy cztery kluczowe funkcje w jednym urządzeniu:

• ciągły pomiar przepływu przepływomierzem ultradźwiękowym,
• precyzyjny pomiar temperatury przez sparowane czujniki Pt1000,
• precyzyjną regulację przepływu zaworem regulacyjnym z siłownikiem wysokiej rozdzielczości,
• dynamiczne równoważenie hydrauliczne, obliczanie mocy i energii oraz integrację sieciową.

Regulacja i ograniczenia

Rodzaje regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego (elektroniczny PICV)
• Regulacja położenia
• Regulacja mocy

Ograniczenie przepływu objętościowego jest aktywne we wszystkich trybach regulacji.

Nastawa V̇max i V̇min

• V̇max: nastawiany w zakresie 30…100% wartości V̇100 (dla EVG4U10E025 odpowiada to 1,35…4,5 m³/h).
• V̇min: nastawiany w zakresie 2,5…20% (funkcja konfigurowana w zależności od aplikacji/trybu regulacji).

Funkcje ograniczenia

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej/maksymalnej temperatury powrotu (nastawy fabryczne: maksimum 40°C, minimum 10°C)

Uruchomienie i integracja

• Konfiguracja/uruchomienie: za pomocą aplikacji ABT Go (połączenie bezpośrednie przez WLAN; zawór posiada przycisk WLAN aktywujący punkt dostępowy na 10 minut).
• Sieć: integracja z BACnet IP przez TCP/IP.
• Interfejs Ethernet: 2 × RJ45 (ekranowane), 10/100 Mbps (autodetekcja), BACnet przez UDP/IP.

Podłączenie (skrót)

• Zasilanie: 24 V AC/DC (SELV/PELV)
• Wejście wartości zadanej: X1 (0/2…10 V DC lub 4…20 mA)
• Wyjście wartości aktualnej: X2 (0/2…10 V DC lub 4…20 mA)
• Siłownik: sygnał sterujący Y (0…10 V DC) i sygnał zwrotny U (0…10 V DC)
• Czujniki temperatury: wejścia B7 i B26 (Pt1000)
• Wyjścia przekaźnikowe: Q13, Q14 (24 V AC / 30 V DC, 0,1 A)

Montaż – najważniejsze wymagania

• Odcinek prosty przed przepływomierzem: zachować L ≥ 5 × DN dla prawidłowego pomiaru i dokładności regulacji.
• Kierunek przepływu: oznaczenia kierunku (strzałka na przepływomierzu i na zaworze) muszą być zgodne.
• Położenie w instalacji: nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu).
• Zasada montażu: „najpierw pomiar, potem regulacja” – przepływomierz przed zaworem regulacyjnym przy montażu kompaktowym.
• Zalecenie: montaż na powrocie dla optymalnej pracy (mniejsze obciążenie temperaturowe komponentów).
• Moment przykręcenia (DN 25): < 150 Nm.

Zakres dostawy

EVG4U10E025 jest dostarczany jako komplet obejmujący układ sterujący, siłownik, zawór regulacyjny połączony z przepływomierzem oraz parę czujników temperatury do montażu bezpośredniego. Urządzenie jest dostarczane bez śrubunków oraz bez uszczelek.

Podsumowanie

Siemens EVG4U10E025 to inteligentny, gwintowany zawór PICV DN 25 o V̇100 = 4,5 m³/h, który łączy dynamiczną regulację przepływu z precyzyjnym pomiarem przepływu i temperatury oraz obliczaniem energii. Integracja analogowa lub przez BACnet IP, ultradźwiękowy pomiar przepływu (±2%) i funkcje ograniczeń (przepływ/moc/temperatura powrotu) czynią go kompletnym rozwiązaniem do efektywnej energetycznie pracy instalacji HVAC.
