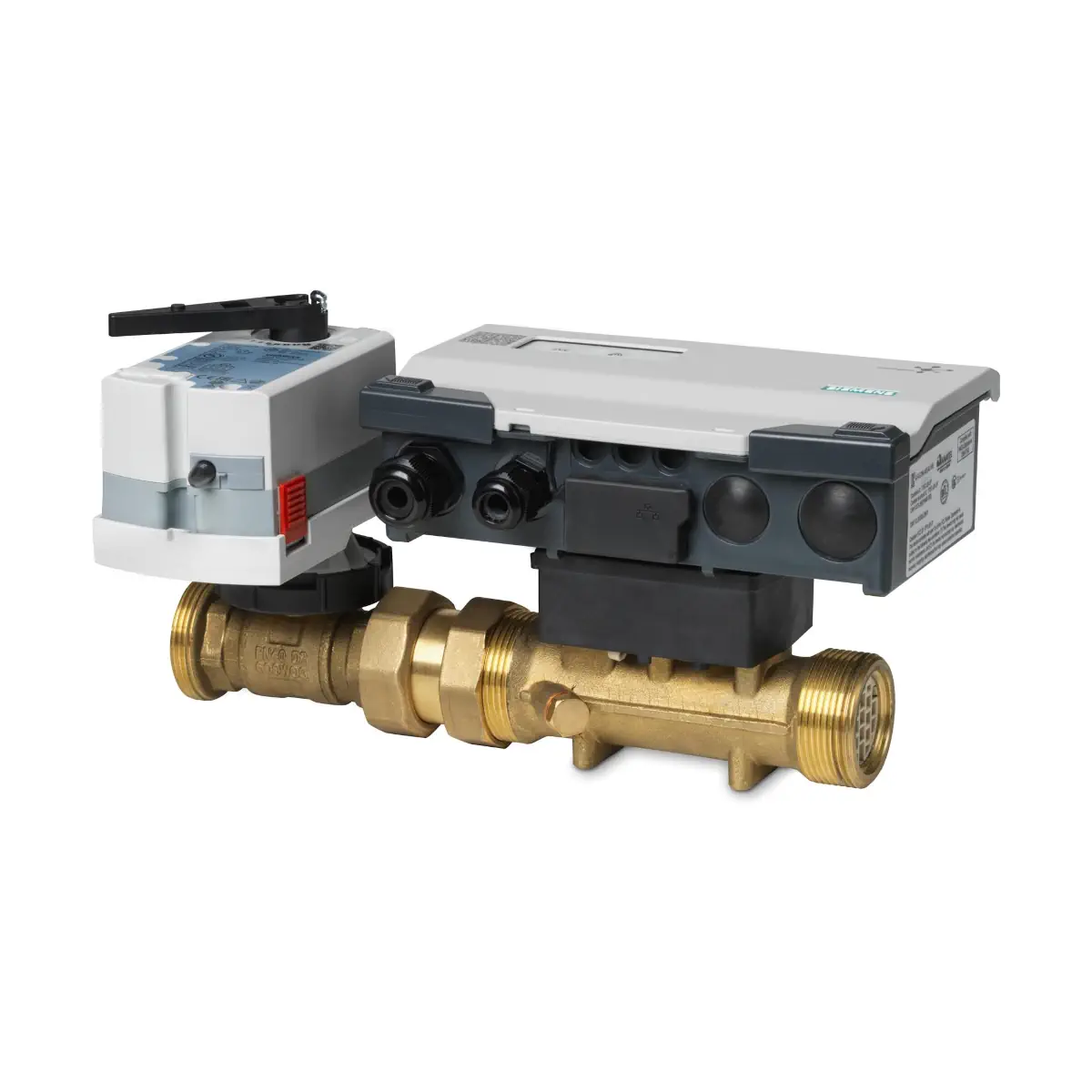

EVG4U10E032 Zawór inteligentny gwintowany, PN16, DN32, V100 7 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G2

EVG4U10E032 to gwintowany zawór inteligentny (PICV) Siemens ACVATIX™ – zawór regulacyjny z wbudowaną funkcją pomiaru przepływu, temperatury, mocy i energii, przeznaczony do instalacji HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz do regulacji wstępnej. Model DN 32 realizuje dynamiczną regulację przepływu w oparciu o ciągły pomiar z czujników (ultradźwiękowy przepływomierz + para czujników temperatury Pt1000) i może pracować zarówno w integracji analogowej, jak i cyfrowej (BACnet IP).

Najważniejsze cechy

• Producent: Siemens
• Seria / platforma: ACVATIX™
• Model: EVG4U10E032
• Symbol zamówieniowy: S55300-M103
• Typ: zawór inteligentny – zawór regulacyjny niezależny od ciśnienia (PICV) z pomiarem energii
• Średnica nominalna: DN 32
• Przyłącza: gwint zewnętrzny wg ISO-228, G 2 B
• Nominalny przepływ objętościowy (V̇100): 7 m³/h
• Najmniejsza możliwa nastawa V̇max (minV̇max): 2,1 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, minimalny mierzony przepływ 1% wartości V̇100
• Pomiar temperatury: 2 parowane czujniki zanurzeniowe Pt1000 (EN 60751, klasa B)
• Integracja: analogowo 0/2…10 V DC lub 4…20 mA oraz cyfrowo BACnet IP
• Możliwość przesyłania danych do Siemens Building Operator

Zastosowanie

EVG4U10E032 jest przelotowym zaworem PICV z pomiarem przepływu objętościowego, temperatury i mocy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Zawór może być włączony w obieg regulacji:

• analogowo (0/2…10 V DC lub 4…20 mA),
• cyfrowo (BACnet IP).

Dane procesowe (m.in. przepływ objętościowy, moc, temperatura zasilania i powrotu po stronie pierwotnej) mogą być odczytywane cyfrowo również wtedy, gdy sterowanie realizowane jest sygnałem analogowym.

Funkcje i działanie

Zawór łączy w jednym urządzeniu: ultradźwiękowy pomiar przepływu, pomiar temperatury, precyzyjną regulację przepływu oraz obliczanie mocy i energii z zapisem danych sumarycznych.

Cztery aplikacje pracy

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnień (wymaga dodatkowego czujnika różnicy ciśnień)
• Regulator temperatury zasilania (wymaga dodatkowego czujnika temperatury zasilania strony wtórnej)
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Funkcje ograniczenia przepływu i pomiaru energii są dostępne we wszystkich aplikacjach.

Tryby regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego
• Regulacja położenia
• Regulacja mocy

Funkcje ograniczeń (zależnie od trybu regulacji)

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej/maksymalnej temperatury powrotu (w zależności od aplikacji grzanie/chłodzenie)

Parametry przepływu i dobór (EVG4U10E032)

• V̇100: 7 m³/h
• Nastawiany przepływ V̇max: 30…100% wartości V̇100
• minV̇max: 2,1 m³/h
• Wymagana minimalna różnica ciśnienia dla V̇100 (ΔpV100): 40 kPa
• Różnica ciśnienia przy 50% V̇100 (ΔpV50): 10 kPa
• kVS: 11 m³/h

Zakres maksymalnej mocy odbiornika (woda) przy typowych ΔT

• ΔT 6 K: 49 kW
• ΔT 10 K: 81 kW
• ΔT 15 K: 122 kW
• ΔT 20 K: 162 kW

Uruchomienie i integracja

• Konfiguracja i uruchomienie: aplikacja ABT Go (połączenie bezpośrednie przez WLAN; punkt dostępu WLAN aktywowany przyciskiem na 10 minut)
• Komunikacja: BACnet IP przez TCP/IP; urządzenie może pracować w topologii gwiazdy, linii (daisy chain) lub pierścienia (z przełącznikami RSTP)
• Segment BACnet: do 20 zaworów inteligentnych w segmencie

Dane techniczne (EVG4U10E032)

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24 V DC ±20% (19,2…28,8 V DC)
• Pobór mocy z podłączonymi urządzeniami peryferyjnymi (EVG4U10E..): praca 5 W, położenie normalne 2,7 W, dobór 8,5 VA
• Dokładność regulacji: ±6%
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Ciśnienie robocze (ps): 1600 kPa
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1 (ulepszona klasa 5), 0…0,03% wartości kVS
• Pozycja montażu: od pionowej do poziomej
• Korpus zaworu: mosiądz
• Trzpień/gniazdo/kula zaworu: mosiądz
• Uszczelnienie trzpienia: EPDM
• Siłownik (dla EVG4U10E..): nominalny moment 10 Nm, nominalny kąt obrotu 90°, czas przebiegu 90 s
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa izolacji: III (24 V AC/DC) wg EN 60730
• Warunki otoczenia (praca): -5…<55 °C, 5…95% r.h. (bez kondensacji)
• Masa (zestaw): 3,7 kg

Montaż – kluczowe wymagania

• Odcinek prosty przed przepływomierzem: L ≥ 5 × DN (dla prawidłowego pomiaru i dokładności regulacji)
• Kierunek przepływu: oznaczenia (strzałka na przepływomierzu i na zaworze) muszą być zgodne
• Pozycja montażu: nie montować w najwyższym punkcie instalacji (ryzyko gromadzenia pęcherzy powietrza w przepływomierzu)
• Zasada montażu: najpierw pomiar, potem regulacja – przepływomierz zawsze przed zaworem regulacyjnym w montażu kompaktowym
• Zalecenie: montaż na powrocie (mniejsze obciążenie temperaturowe komponentów)
• Uwaga dla DN 32: element gwintowanego łącznika jest złączony z przepływomierzem i nie może być rozdzielany – łącznik musi pozostawać na przepływomierzu

Zakres dostawy (EVG4U10E032)

• układ sterujący zaworu inteligentnego,
• siłownik,
• zawór regulacyjny połączony z przepływomierzem,
• przepływomierz,
• para czujników temperatury do montażu bezpośredniego.

Urządzenie jest dostarczane bez śrubunków oraz bez uszczelek.

Podsumowanie

Siemens EVG4U10E032 (DN 32, V̇100 = 7 m³/h) to zawór inteligentny PICV do instalacji HVAC, który łączy dynamiczną regulację przepływu z ultradźwiękowym pomiarem przepływu (±2%) oraz pomiarem temperatury (Pt1000), umożliwiając obliczanie mocy i energii. Obsługa sterowania analogowego i komunikacji BACnet IP, a także rozbudowane funkcje ograniczeń sprawiają, że jest to kompletne rozwiązanie do precyzyjnego równoważenia i efektywnej energetycznie pracy instalacji.
