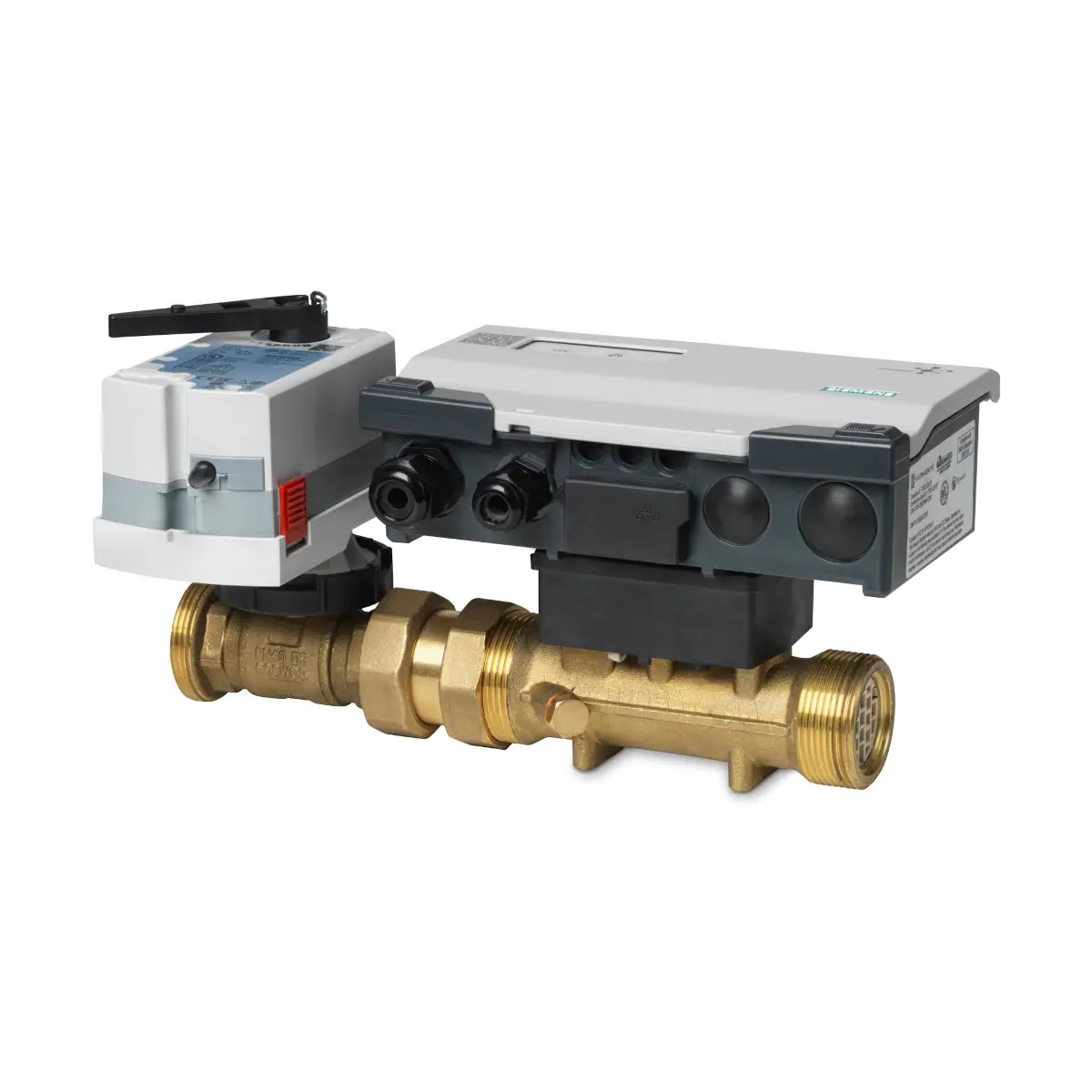

EVG4U10E015 Zawór inteligentny gwintowany, PN16, DN15, V100 1,5 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G1

EVG4U10E015 to inteligentny zawór regulacyjny (PICV) Siemens ACVATIX™ z wbudowanym pomiarem przepływu, temperatury oraz energii, przeznaczony do instalacji HVAC (ogrzewanie, wentylacja i klimatyzacja) oraz do regulacji wstępnej. Zawór realizuje dynamiczną regulację przepływu w oparciu o ciągłe pomiary z czujników, a dane procesowe mogą być integrowane analogowo lub cyfrowo (BACnet IP).

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: ACVATIX™ – zawór inteligentny z funkcją pomiaru energii
• Model: EVG4U10E015
• Symbol zamówieniowy: S55300-M100
• Wielkość: DN 15
• Przyłącza: gwint zewnętrzny wg ISO-228, G 1 B
• Nominalny przepływ objętościowy (V̇100): 1,5 m³/h
• Najmniejsza możliwa nastawa V̇max (minV̇max): 0,45 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%, minimalny przepływ mierzony 1% wartości V̇100
• Pomiar temperatury: para sparowanych czujników Pt1000
• Sterowanie: analogowe 0/2…10 V DC lub 4…20 mA oraz cyfrowe BACnet IP
• Integracja z chmurą: obsługuje bezpośrednie przesyłanie danych do Siemens Building Operator
• Stopień ochrony obudowy: IP54

Zastosowanie

EVG4U10E015 jest przelotowym zaworem niezależnym od ciśnienia (PICV) z pomiarem przepływu objętościowego, temperatury i mocy. Może pracować w obiegu regulacji temperatury z wartością zadaną podawaną analogowo lub przez BACnet IP. Nawet przy integracji analogowej dane procesowe (np. przepływ, moc, temperatury zasilania i powrotu po stronie pierwotnej) mogą być odczytywane cyfrowo.

Aplikacje (tryby pracy zaworu inteligentnego)

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnienia (z dodatkowym czujnikiem różnicy ciśnień podłączanym do wejścia X3)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury zasilania strony wtórnej podłączanym do wejścia X3)
• Pogodowy regulator temperatury zasilania (regulacja w funkcji temperatury zewnętrznej)

Funkcje ograniczania przepływu i pomiaru energii są dostępne we wszystkich aplikacjach.

Regulacja i funkcje ograniczeń

Tryby regulacji w aplikacji „dynamiczny zawór regulacyjny”

• Regulacja przepływu objętościowego
• Regulacja położenia
• Regulacja mocy

Ograniczenie maksymalnego przepływu objętościowego jest aktywne we wszystkich trybach regulacji.

Ograniczenia (w zależności od trybu regulacji)

• Ograniczenie maksymalnego przepływu objętościowego
• Ograniczenie minimalnego przepływu objętościowego
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej/maksymalnej temperatury powrotu

Uruchomienie i obsługa

Do uruchomienia wykorzystuje się aplikację ABT Go (wersja 3.3.1 lub późniejsza), która łączy się z urządzeniem bezpośrednio przez WLAN (wbudowany punkt dostępowy aktywowany przyciskiem WLAN).

• Przycisk serwisowy: wymuszenie V̇100 na 10 minut (3…6 s) oraz test przepływu (6…8 s).
• Przycisk WLAN: uruchomienie punktu dostępu WLAN na 10 minut (ok. 0,5 s).

Integracja z automatyką budynkową

• BACnet IP: integracja sieciowa przez TCP/IP
• Ethernet: 2 × RJ45, ekranowane; 100BASE-TX (IEEE 802.3), 10/100 Mbps (autodetekcja); BACnet przez UDP/IP
• Liczba urządzeń w segmencie BACnet: do 20 zaworów inteligentnych

Dane techniczne (EVG4U10E015)

• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V AC) / 24 V DC ±20% (19,2…28,8 V DC)
• Częstotliwość: 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami peryferyjnymi): praca 5 W, położenie normalne 2,7 W
• Dobór (VA): 8,5 VA
• Nastawiany przepływ (jako % V̇100): 30…100%
• Dokładność regulacji: ±6%
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120 °C
• Ciśnienie robocze (ps): 1600 kPa
• ΔpV100: 14 kPa
• ΔpV50: 4 kPa
• Δpmax: 350 kPa
• Δps (ciśnienie zamknięcia): 1400 kPa
• kVS: 4 m³/h
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5 (0…0,03% wartości kVS)
• Pozycja montażu: od pionowej do poziomej
• Korpus zaworu: mosiądz
• Trzpień / gniazdo / kula zaworu: mosiądz
• Uszczelnienie trzpienia: EPDM
• Stopień ochrony: IP54 wg EN 60529
• Masa: 2,5 kg

Zakres dostawy (EVG4U10E015)

• Układ sterujący zaworu inteligentnego
• Siłownik
• Zawór regulacyjny połączony z przepływomierzem (ultradźwiękowy pomiar przepływu)
• Para czujników temperatury Pt1000 do montażu bezpośredniego

Urządzenie jest dostarczane bez śrubunków i bez uszczelek.

Wskazówki projektowe i montażowe

• Przed przepływomierzem należy zachować odcinek prosty o długości L ≥ 5 × DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Nie montować zaworu w najwyższym punkcie instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.
• W montażu kompaktowym obowiązuje zasada: najpierw pomiar, potem regulacja (przepływomierz przed zaworem regulacyjnym).
• Zawór inteligentny powinien być montowany na powrocie dla optymalnej pracy i mniejszego zużycia komponentów (niższa temperatura).

Podsumowanie

Siemens EVG4U10E015 to kompaktowy zawór inteligentny PICV DN 15 z ultradźwiękowym pomiarem przepływu oraz pomiarem temperatury (Pt1000), który umożliwia jednocześnie precyzyjną regulację i monitoring energii w instalacjach HVAC. Obsługa 0/2…10 V, 4…20 mA i BACnet IP, funkcje ograniczeń oraz uruchomienie przez ABT Go sprawiają, że jest to rozwiązanie do nowoczesnych, energooszczędnych systemów automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii EVG4U10E.. i posiada zgodność EU (CE) zgodnie z dokumentacją producenta.
• Urządzenie zawiera moduł radiowy ASE4U10E pracujący w paśmie 2,4 GHz z mocą nadawania 17 dBm i spełnia wymagania dyrektywy RED 2014/53/UE.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby posiadające wiedzę techniczną o instalacjach HVAC oraz znajomość odpowiednich norm i przepisów.
• Należy przestrzegać krajowych zasad i regulacji bezpieczeństwa. Nieprzestrzeganie może skutkować obrażeniami osób i uszkodzeniem mienia.
• Produkt Siemens może być stosowany wyłącznie do aplikacji opisanych w dokumentacji technicznej producenta. Niewłaściwe zastosowanie może spowodować obrażenia ciała oraz uszkodzenie urządzenia lub instalacji.
• Dane techniczne są gwarantowane tylko przy stosowaniu produktów i komponentów wymienionych w dokumentacji. Stosowanie produktów firm trzecich może powodować utratę gwarancji.
• Urządzenie elektryczne niskonapięciowe, zasilane 24 V AC/DC. Podłączenia należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami SELV/PELV.
• Przed przepływomierzem należy zachować prosty odcinek rurociągu o długości co najmniej 5 x DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Oznaczony kierunek przepływu na przepływomierzu i zaworze musi być zgodny z rzeczywistym kierunkiem przepływu medium. Nieprawidłowy montaż powoduje nieprawidłową pracę urządzenia.
• Nie montować zaworu inteligentnego w najwyższym punkcie instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.
• Zgodnie z dokumentacją najpierw musi być realizowany pomiar, a następnie regulacja, co oznacza, że przepływomierz musi być zlokalizowany przed zaworem regulacyjnym.
• Zawór inteligentny EVG4U10E015 powinien być montowany na powrocie, co zapewnia optymalną pracę i mniejsze obciążenie komponentów.
• Dla wersji gwintowanej EVG4U10E015 należy zachować maksymalny moment przykręcenia poniżej 75 Nm.
• W modelu EVG4U10E015 element gwintowanego łącznika jest połączony z przepływomierzem i nie może być rozdzielany. Łącznik musi pozostać na przepływomierzu.
• Temperatura czynnika roboczego dla EVG4U10E015 wynosi od 1 do 120 °C. W przypadku temperatury czynnika przekraczającej 90 °C układ sterujący należy zamontować oddzielnie na ścianie przy użyciu odpowiedniej płytki montażowej producenta.
• Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń, w miejscu chronionym przed wpływami atmosferycznymi.
• Warunki pracy: temperatura otoczenia od -5 do poniżej 55 °C, wilgotność względna 5...95% bez kondensacji. Przekroczenie dopuszczalnych warunków może spowodować uszkodzenie produktu lub nieprawidłową pracę.
• Stopień ochrony obudowy IP54 jest zachowany wyłącznie przy prawidłowym montażu i szczelnym zamknięciu obudowy oraz prawidłowym wykonaniu wprowadzeń kablowych zgodnie z instrukcją montażu.
• Należy zapobiegać dostępowi osób niepowołanych, zwłaszcza dzieciom. Zabrania się pracy z urządzeniem osobom, których reakcje mogą być zaburzone przez środki odurzające, alkohol lub leki.
• Przy podłączaniu do sieci Ethernet oraz sieci korporacyjnej/Internetu należy stosować odpowiednie środki cyberbezpieczeństwa, w tym m.in. firewall i segmentację sieci, aby zapobiegać nieautoryzowanemu dostępowi.
• Zaleca się stosowanie aktualizacji udostępnianych przez producenta, ponieważ używanie niewspieranych wersji może zwiększać podatność na zagrożenia cybernetyczne.
