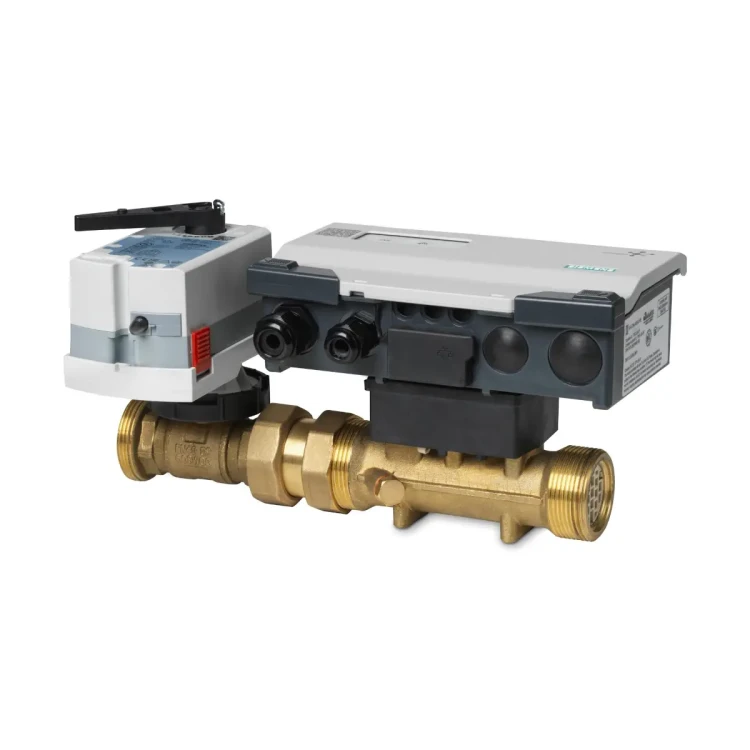

EVG4U10E040 Zawór inteligentny gwintowany, PN16, DN40, V100 11,5 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G2¼

EVG4U10E040 to inteligentny zawór regulacyjny PICV Siemens (ACVATIX™) z wbudowaną funkcją pomiaru energii, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz do regulacji wstępnej. Model DN 40 w wersji gwintowanej posiada przyłącza z gwintem zewnętrznym wg ISO-228 i zapewnia dynamiczną regulację przepływu opartą o pomiary z czujników, z jednoczesnym pomiarem przepływu, temperatury, mocy i energii. Zawór może być sterowany analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo przez BACnet IP, a dane procesowe mogą być odczytywane cyfrowo także przy integracji sygnałem analogowym.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: EVG4U10E040
• Symbol zamówieniowy: S55300-M104
• Typ: inteligentny zawór regulacyjny niezależny od ciśnienia (PICV) z pomiarem energii
• Wielkość: DN 40
• Przyłącza: gwint zewnętrzny wg ISO-228
• Nominalny przepływ objętościowy V̇100: 11,5 m³/h
• Najmniejsza możliwa nastawa V̇max (minV̇max): 3,45 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2%
• Pomiar temperatury: sparowane czujniki temperatury Pt1000
• Integracja: BACnet IP (TCP/IP) oraz sterowanie analogowe
• Możliwość bezpośredniego przesyłania danych do Siemens Building Operator

Zastosowanie

EVG4U10E040 jest przelotowym zaworem PICV z pomiarem przepływu objętościowego, temperatury, mocy i energii w instalacjach HVAC. Może pracować jako:

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnienia (z dodatkowym czujnikiem różnicy ciśnień)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury)
• Pogodowy regulator temperatury zasilania (z czujnikiem temperatury zewnętrznej)

Funkcje ograniczania przepływu i pomiaru energii są dostępne we wszystkich aplikacjach.

Funkcje i działanie

Pomiar i regulacja

• Ciągły pomiar przepływu realizowany jest przez przepływomierz ultradźwiękowy, a układ sterujący reguluje zawór do zadanej wartości.
• Pomiar temperatury wykonywany jest przez dwa sparowane czujniki Pt1000, co umożliwia obliczanie mocy i energii.
• Zawór obsługuje dynamiczne równoważenie hydrauliczne oraz przechowuje sumaryczny przepływ i energię.

Tryby regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego (z możliwością doboru charakterystyki: liniowa, stałoprocentowa, zoptymalizowana pod wymiennik).
• Regulacja położenia (położenie proporcjonalne do wartości zadanej, przy aktywnym ograniczeniu maksymalnego przepływu).
• Regulacja mocy (wartość zadana interpretowana w odniesieniu do ograniczenia mocy; ograniczenie maksymalnego przepływu pozostaje aktywne).

Ograniczenia i optymalizacja

• Ograniczenie maksymalnego i minimalnego przepływu objętościowego.
• Ograniczenie maksymalnej mocy.
• Ograniczenie minimalnej/maksymalnej temperatury powrotu (zależnie od aplikacji: chłodzenie/grzanie).

Uruchomienie i integracja

• Uruchomienie: za pomocą aplikacji ABT Go (połączenie bezpośrednie przez WLAN z punktu dostępowego zaworu).
• Sterowanie: analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo (BACnet IP).
• Ethernet: 2 × RJ45 (zintegrowany 2-portowy switch), 10/100 Mbps, autodetekcja.
• BACnet: do 20 zaworów inteligentnych w segmencie BACnet.

Dane techniczne – EVG4U10E040

• Napięcie zasilania: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24 V DC ±20% (19,2…28,8 V DC)
• Pobór mocy (z podłączonymi urządzeniami peryferyjnymi): praca 5 W; położenie normalne 2,7 W; dobór 8,5 VA
• Przepływ nominalny V̇100: 11,5 m³/h
• Nastawiany przepływ (V̇max): 30…100% wartości V̇100
• Dokładność regulacji: ±6%
• ΔpV100 (min. różnica ciśnień dla V̇100): 20 kPa
• ΔpV50 (spadek ciśnienia przy 50% V̇100): 5 kPa
• Δpmax (maks. dopuszczalne ciśnienie różnicowe w kanale regulacyjnym): 800 kPa
• ps (dopuszczalne ciśnienie robocze): 1600 kPa
• kVS: 26 m³/h
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120°C
• Dokładność pomiaru przepływu: ±2% (ultradźwiękowy)
• Minimalny przepływ mierzony: 1% wartości V̇100
• Dokładność pomiaru temperatury (bezwzględnej): ±0,6°C przy 20°C; ±0,8°C przy 60°C (Pt1000, klasa B)
• Dokładność pomiaru różnicy temperatury: ±0,2 K przy ΔT = 20 K
• Stopień ochrony: IP54 (w pozycji od pionowej do poziomej)
• Klasa izolacji: III (24 V AC/DC)
• Warunki pracy (otoczenie): -5…<55°C; 5…95% r.h. (bez kondensacji)
• Korpus zaworu: mosiądz
• Uszczelnienie trzpienia: EPDM
• Waga: 6,3 kg

Montaż (wymagania projektowe)

• Przed przepływomierzem należy zachować odcinek prosty L ≥ 5 × DN, aby zapewnić prawidłowy pomiar i dokładność regulacji.
• Nie montować zaworu w najwyższym punkcie instalacji, aby w przepływomierzu nie gromadziły się pęcherze powietrza.
• Zawór inteligentny powinien być montowany na powrocie (optymalna praca i mniejsze obciążenie temperaturowe komponentów).
• Oznaczone kierunki przepływu (strzałka na przepływomierzu i na zaworze) muszą być zgodne.
• Moment przykręcenia (DN 40): < 410 Nm.

Zakres dostawy

EVG4U10E040 dostarczany jest jako komplet zawierający: układ sterujący zaworu inteligentnego, siłownik, zawór regulacyjny połączony z przepływomierzem oraz parę czujników temperatury do montażu bezpośredniego (osłony ochronne należy zamawiać oddzielnie).

Urządzenie jest dostarczane bez śrubunków i bez uszczelek. Tuleje do wspawania do montażu osłon należy zamawiać oddzielnie.

Podsumowanie

Siemens EVG4U10E040 to inteligentny, gwintowany zawór PICV DN 40 o przepływie nominalnym 11,5 m³/h, który łączy dynamiczną regulację przepływu z dokładnym pomiarem (ultradźwiękowym) oraz funkcją pomiaru energii. Obsługa sygnałów analogowych i integracja BACnet IP, rozbudowane funkcje ograniczeń oraz konfiguracja przez ABT Go czynią go kompletnym rozwiązaniem do nowoczesnych instalacji HVAC wymagających równoważenia, monitoringu i optymalizacji pracy.
