EVG4U10E020 Zawór inteligentny gwintowany, PN16, DN20, V100 3 [m3/h], współpracuje z GLA161.9E/HR, przyłącza G1¼

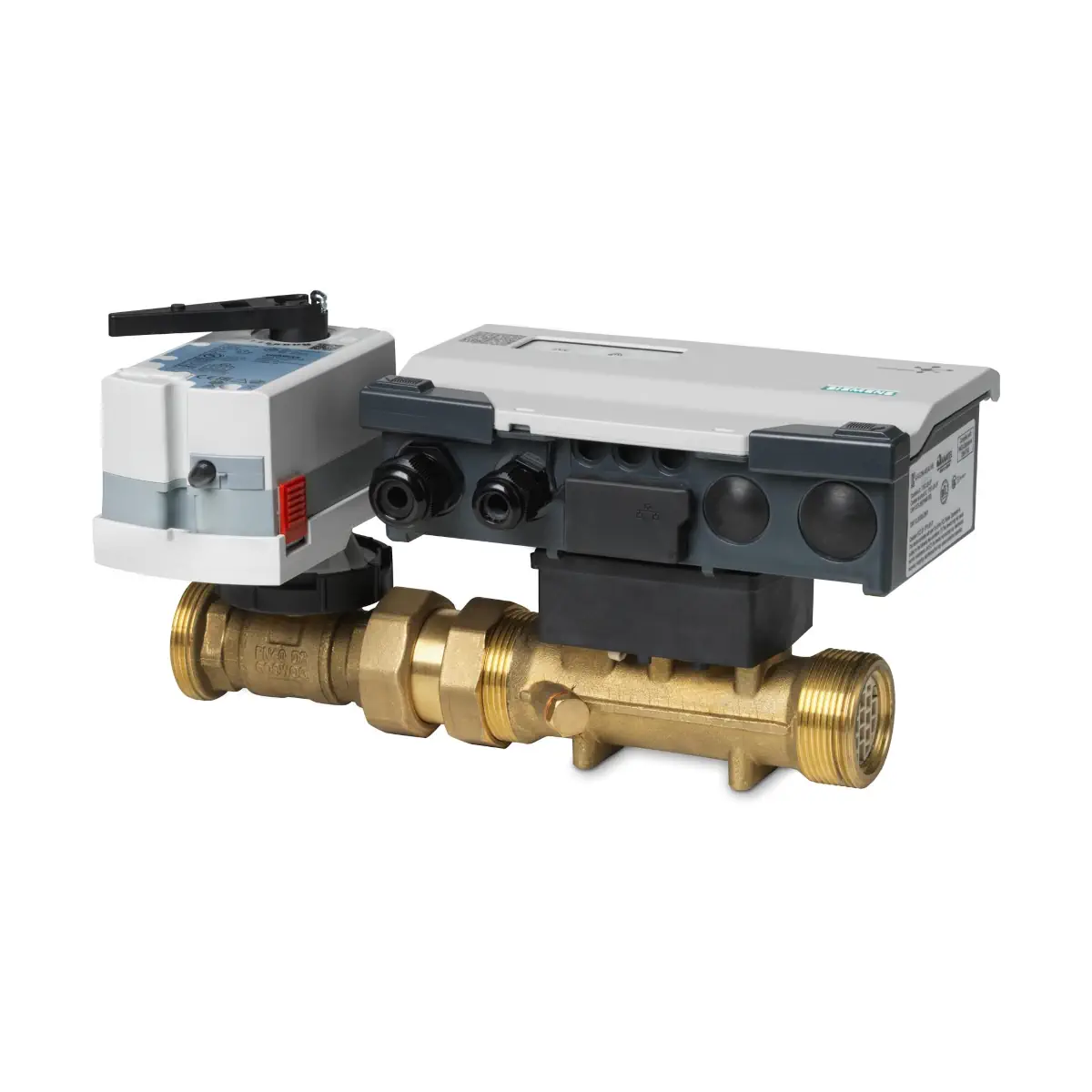

EVG4U10E020 to zawór inteligentny (PICV) Siemens ACVATIX™ – przelotowy zawór regulacyjny niezależny od ciśnienia z wbudowaną funkcją pomiaru energii (pomiar przepływu objętościowego, temperatur oraz obliczanie mocy i energii) do instalacji HVAC oraz do regulacji wstępnej. Model w wersji gwintowanej o średnicy DN 20 (przyłącza z gwintem zewnętrznym wg ISO-228) zapewnia dynamiczną regulację przepływu opartą na bieżącym pomiarze z czujników, a dane procesowe mogą być odczytywane cyfrowo także wtedy, gdy zawór pracuje w integracji analogowej.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: EVG4U10E020
• Symbol zamówieniowy: S55300-M101
• Typ: zawór inteligentny PICV z pomiarem energii
• Średnica nominalna: DN 20
• Nominalny przepływ objętościowy: V̇100 = 3 m³/h
• Najmniejsza możliwa nastawa V̇max: minV̇max = 0,9 m³/h
• Wymagana minimalna różnica ciśnienia dla V̇100: ΔpV100 = 36 kPa
• Ciśnienie na całkowicie otwartym zaworze przy 50% V̇100: ΔpV50 = 9 kPa
• Maks. dopuszczalne ciśnienie różnicowe (kanał regulacyjny): Δpmax = 350 kPa
• Ciśnienie zamknięcia: Δps = 1400 kPa
• Dopuszczalne ciśnienie robocze: ps = 1600 kPa
• kVS: 5 m³/h
• Ultradźwiękowy pomiar przepływu: dokładność ±2% (minimalny przepływ mierzony: 1% wartości V̇100)
• Pomiar temperatury: para sparowanych czujników Pt1000 (dokładność bezwzględna: ±0,6°C przy 20°C; ±0,8°C przy 60°C; różnica temperatur: ±0,2 K przy ΔT = 20 K)
• Integracja: analogowo (0/2…10 V DC lub 4…20 mA) lub cyfrowo BACnet IP; możliwość bezpośredniego przesyłania danych do Siemens Building Operator

Zastosowanie

EVG4U10E020 jest przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny niezależny od ciśnienia z funkcją pomiaru energii. Zawór może pracować w obiegu regulacji temperatury z wartością zadaną dostarczaną:

• analogowo: 0/2…10 V DC lub 4…20 mA,
• cyfrowo: BACnet IP.

W każdej z metod sterowania możliwy jest cyfrowy odczyt danych procesowych (np. przepływ objętościowy, moc, temperatura zasilania i powrotu po stronie pierwotnej).

Tryby pracy (aplikacje) zaworu inteligentnego

• Dynamiczny zawór regulacyjny
• Regulator różnicy ciśnień (z dodatkowym czujnikiem różnicy ciśnień na wejściu X3)
• Regulator temperatury zasilania (z dodatkowym czujnikiem temperatury na wejściu X3)
• Pogodowy regulator temperatury zasilania (w funkcji temperatury zewnętrznej)

Funkcje ograniczenia przepływu i pomiaru energii są dostępne we wszystkich aplikacjach.

Budowa i działanie

Zawór inteligentny łączy w jednym urządzeniu:

• ciągły pomiar przepływu objętościowego przepływomierzem ultradźwiękowym,
• pomiar temperatury za pomocą sparowanych czujników Pt1000,
• precyzyjną regulację przepływu przez zawór regulacyjny z siłownikiem wysokiej rozdzielczości,
• obliczanie mocy i energii, dynamiczne równoważenie hydrauliczne oraz przechowywanie sumarycznego przepływu i energii.

Regulacja i ograniczenia

Tryby regulacji (w aplikacji „dynamiczny zawór regulacyjny”)

• Regulacja przepływu objętościowego
• Regulacja położenia
• Regulacja mocy

Ograniczenie przepływu objętościowego jest aktywne we wszystkich trybach regulacji.

Funkcje ograniczenia

• Ograniczenie maksymalnego przepływu objętościowego (V̇max w zakresie 30…100% V̇100)
• Ograniczenie minimalnego przepływu objętościowego (V̇min w zakresie 2,5…20%)
• Ograniczenie maksymalnej mocy
• Ograniczenie minimalnej / maksymalnej temperatury powrotu (nastawa fabryczna: maksimum 40°C, minimum 10°C)

Uruchomienie i obsługa

• Konfiguracja i uruchomienie: aplikacja ABT Go (od wersji 3.3.1) – połączenie bezpośrednio przez WLAN (wbudowany punkt dostępu WLAN aktywowany przyciskiem WLAN).
• Ustawienie fabryczne aplikacji: dynamiczny zawór regulacyjny.
• Ustawienie fabryczne rodzaju regulacji: regulacja przepływu objętościowego.
• Ustawienie fabryczne V̇max: aktywne 100%.
• Ustawienie fabryczne V̇min: nieaktywne.

Dane techniczne (EVG4U10E020)

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC) lub 24 V DC ±20% (19,2…28,8 V DC), 50/60 Hz
• Pobór mocy (z podłączonymi urządzeniami peryferyjnymi): praca 5 W; położenie normalne 2,7 W; dobór 8,5 VA
• Nastawiany przepływ (jako % V̇100): 30…100%
• Dokładność regulacji: ±6%
• Dopuszczalne czynniki: woda zimna i ciepła
• Temperatura czynnika: 1…120°C
• Poziom nieszczelności: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5 (0…0,03% wartości kVS)
• Pozycja montażu: od pionowej do poziomej
• Korpus zaworu: mosiądz
• Trzpień / gniazdo / kula zaworu: mosiądz
• Uszczelnienie trzpienia: EPDM
• Siłownik (dla EVG4U10E020): czas przebiegu 90 s; moment nominalny 10 Nm; nominalny kąt obrotu 90°
• Stopień ochrony obudowy: IP54 wg EN 60529
• Warunki otoczenia (praca): -5…<55°C; 5…95% r.h. (bez kondensacji); montaż wewnątrz pomieszczeń (ochrona pogodowa)
• Masa: 2,9 kg

Montaż – kluczowe wymagania

• Odcinek prosty przed przepływomierzem: L ≥ 5 × DN (dla poprawnego pomiaru i dokładności regulacji).
• Kierunek przepływu: oznaczenia kierunku przepływu (strzałka na przepływomierzu i na zaworze) muszą być zgodne.
• Unikać najwyższego punktu instalacji: nie montować w miejscu, gdzie w przepływomierzu mogą gromadzić się pęcherze powietrza.
• Zasada montażu kompaktowego: najpierw pomiar, potem regulacja – przepływomierz musi być przed zaworem regulacyjnym.
• Zalecenie montażowe: montować na powrocie (mniejsze obciążenie temperaturowe i zużycie komponentów).

Zakres dostawy (EVG4U10E020)

Zawór inteligentny jest dostarczany jako komplet składający się z układu sterującego, siłownika, zaworu regulacyjnego połączonego z przepływomierzem, przepływomierza oraz pary czujników temperatury do montażu bezpośredniego (osłony ochronne należy zamawiać oddzielnie).

Urządzenie jest dostarczane bez śrubunków oraz bez uszczelek.

Wyposażenie dodatkowe (wybrane, dla EVG4U10E020)

• EZT-M40 (S55845-Z231): osłony ochronne, mosiądz, do średnic DN 15…50
• EZU-WA (S55845-Z234): płytka do montażu naściennego układu sterującego (stosować przy wysokich temperaturach czynnika > 90°C)
• EZU-WB (S55845-Z236): elementy dystansowe (gdy występuje ryzyko kondensacji wskutek niskiej temperatury czynnika)
• ALX20 (S55845-Z175): filtr z gwintem wewnętrznym, DN 20 (filtr siatkowy)

Podsumowanie

Siemens EVG4U10E020 to gwintowany zawór inteligentny PICV DN 20, łączący dynamiczną regulację przepływu z precyzyjnym pomiarem energii. Ultradźwiękowy pomiar przepływu (±2%), sparowane czujniki Pt1000 oraz możliwość integracji analogowej i BACnet IP sprawiają, że jest to kompletne rozwiązanie do nowoczesnych, energooszczędnych instalacji HVAC wymagających równoważenia hydraulicznego, monitoringu i rozliczania energii.

Pliki do pobrania:
EVG4U10E020 Karta katalogowa
EVG4U10E020 Instrukcja montażu
