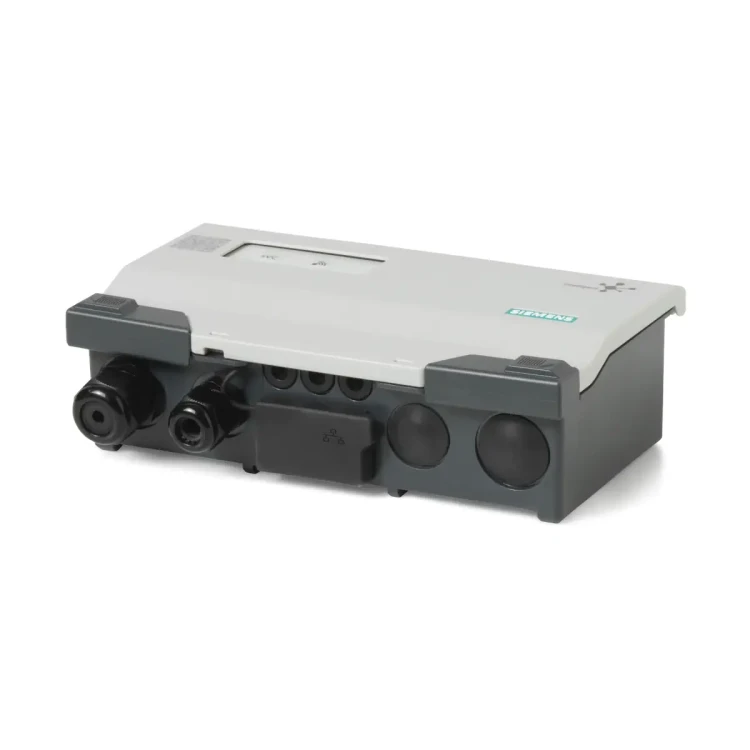

ASE4U10E Układ sterujący do zaworu inteligentnego EVG4U.. i EVF4U..

ASE4U10E to układ sterujący zaworu inteligentnego Siemens ACVATIX™, przeznaczony do pracy z inteligentnymi zaworami PICV typu EVG4U.. oraz EVF4U... Urządzenie realizuje dynamiczną regulację przepływu, obsługuje pomiar mocy i energii, przechowuje dane sumaryczne oraz umożliwia integrację sieciową przez BACnet IP. Konfiguracja i uruchomienie odbywają się przez aplikację ABT Go (połączenie bezpośrednie przez WLAN).

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX™
• Model: ASE4U10E
• Typ urządzenia: układ sterujący do zaworów inteligentnych PICV
• Kompatybilność: zawory inteligentne typu EVG4U.. i EVF4U..
• Integracja sieciowa: BACnet IP przez TCP/IP (protokół BACnet przez UDP/IP)
• Ethernet: 2 × RJ45 (ekranowane), wbudowany 2-portowy switch
• Konfiguracja: aplikacja ABT Go (wersja 3.3.1 lub późniejsza), połączenie WLAN
• Stopień ochrony obudowy: IP54 (wg EN 60529)

Zastosowanie

ASE4U10E stanowi centralny moduł sterujący „zaworu inteligentnego” – obsługuje interfejs do czujników, sterowanie siłownikiem, przetwarzanie sygnałów wejść/wyjść oraz komunikację (Ethernet/WLAN). Pozwala integrować zawór w pętli regulacji analogowo (0/2…10 V DC lub 4…20 mA) albo cyfrowo przez BACnet IP.

Interfejs użytkownika i uruchomienie

• Uruchomienie: przez aplikację ABT Go (iOS/Android), połączenie bezpośrednie przez WLAN.
• Przycisk WLAN: aktywuje wbudowany punkt dostępu WLAN na 10 minut (wciśnięcie ok. 0,5 s).
• Przycisk serwisowy:
  • wymuszenie wartości zadanej i ustawienie V̇100 na 10 minut (wciśnięcie 3…6 s),
  • test przepływu (wciśnięcie 6…8 s).
• Reset do ustawień fabrycznych: jednoczesne wciśnięcie przycisków serwisowego i WLAN (10…15 s); przywraca parametry konfiguracji, ustawienia sieciowe, parametry uruchomieniowe i hasła do wartości fabrycznych.
• Sygnalizacja: dioda LED serwisowa (stan pracy) oraz dioda LED komunikacji (stan komunikacji/WLAN/TCP/IP).

Integracja sieciowa (BACnet IP)

• Interfejs: Ethernet 100BASE-TX, zgodny z IEEE 802.3 (10/100 Mbps, autodetekcja).
• Topologie: gwiazda, linia (daisy chain), pierścień (z zastosowaniem switchy z RSTP).
• Wielkość segmentu: do 20 zaworów inteligentnych w segmencie BACnet.

Zasilanie i pobór mocy (ASE4U10E)

• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V AC) / 24 V DC ±20% (19,2…28,8 V DC)
• Częstotliwość (AC): 50/60 Hz
• Pobór mocy – praca: 3,5 W
• Pobór mocy – położenie normalne: 2 W
• Dobór: 6 VA (układ sterujący bez siłownika)
• Wewnętrzny bezpiecznik: nieodwracalny
• Zewnętrzne zabezpieczenie linii zasilającej:
  • bezpiecznik zwłoczny 6…10 A,
  • wyłącznik maks. 13 A, typ B, C, D wg EN 60898,
  • zasilacz z ograniczeniem prądu maks. 10 A.

Wejścia, wyjścia i interfejsy (wybrane)

• Ethernet: 2 × RJ45 (ekranowane), 2-portowy switch
• USB (2.0): micro-B, 1,5 Mbps i 12 Mbps, brak izolacji galwanicznej do ziemi
• L-bus: 2,4 kBaud, zasilanie magistrali 10 mA, odporne na zwarcie, zabezpieczone przed błędnym okablowaniem do maks. 24 V AC
• Wejście wartości zadanej (X1):
  • 0…10 V (zakres przekroczenia -1…11 V), rozdzielczość 1 mV, Rin 100 kΩ
  • 2…10 V (zakres przekroczenia 1…11 V), rozdzielczość 1 mV, Rin 100 kΩ
  • 4…20 mA (zakres przekroczenia 0…20 mA), rozdzielczość 2,3 μA, Rin < 460 Ω
• Wyjście wartości aktualnej (X2):
  • 0…10 V (0…10,5 V), rozdzielczość 11 mV, maks. 1 mA
  • 4…20 mA, rozdzielczość 22 μA, obciążenie < 650 Ω
• Wyjście sterujące siłownika (Y): 0…10 V (0…10,5 V), rozdzielczość 11 mV, maks. 1 mA
• Wejście sygnału zwrotnego siłownika (U): 0…10 V (zakres przekroczenia -1…11 V), rozdzielczość 1 mV, Rin 100 kΩ
• Wyjścia przekaźnikowe (Q13, Q14): 24 V AC / 30 V DC, 0,1 A (100 mA)
• Zasilanie dla urządzeń peryferyjnych (V~): 24 V AC/DC, dozwolony prąd obciążenia 10 A, brak ochrony przed przeciążeniem

Zaciski podłączeniowe (skrót)

• Zasilanie: V~ (24 V AC/DC), ⏊ (masa systemowa)
• Wejście wartości zadanej: X1
• Wyjście wartości aktualnej: X2
• Siłownik: V~ (zasilanie 24 V AC), ⏊, U (0…10 V DC), Y (0…10 V DC)
• Przepływomierz: C+, C-, ⎓ (4,5 V DC), DU
• Wejścia analogowe: B7, B26, X3 (z odpowiednimi zaciskami masy ⏊)
• Wyjścia przekaźnikowe: Q13, Q14
• Ethernet: 2 × RJ45
• USB: micro-B

Warunki otoczenia

• Miejsce montażu: wewnątrz pomieszczeń (ochrona pogodowa)
• Temperatura pracy (ogólnie): -5…< 55 °C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C, < 95% r.h.
• Składowanie: -5…55 °C, 5…95% r.h.

Wymiary i masa

• Wymiary (główne): 196 × 115 mm
• Masa: 0,5 kg

Podsumowanie

Siemens ASE4U10E to serce zaworu inteligentnego ACVATIX™ – moduł, który łączy sterowanie, pomiar i komunikację. Zasilanie 24 V AC/DC, komunikacja BACnet IP po Ethernet oraz uruchomienie przez ABT Go (WLAN) sprawiają, że jest to praktyczne rozwiązanie do integracji i obsługi inteligentnych zaworów PICV w instalacjach HVAC.
