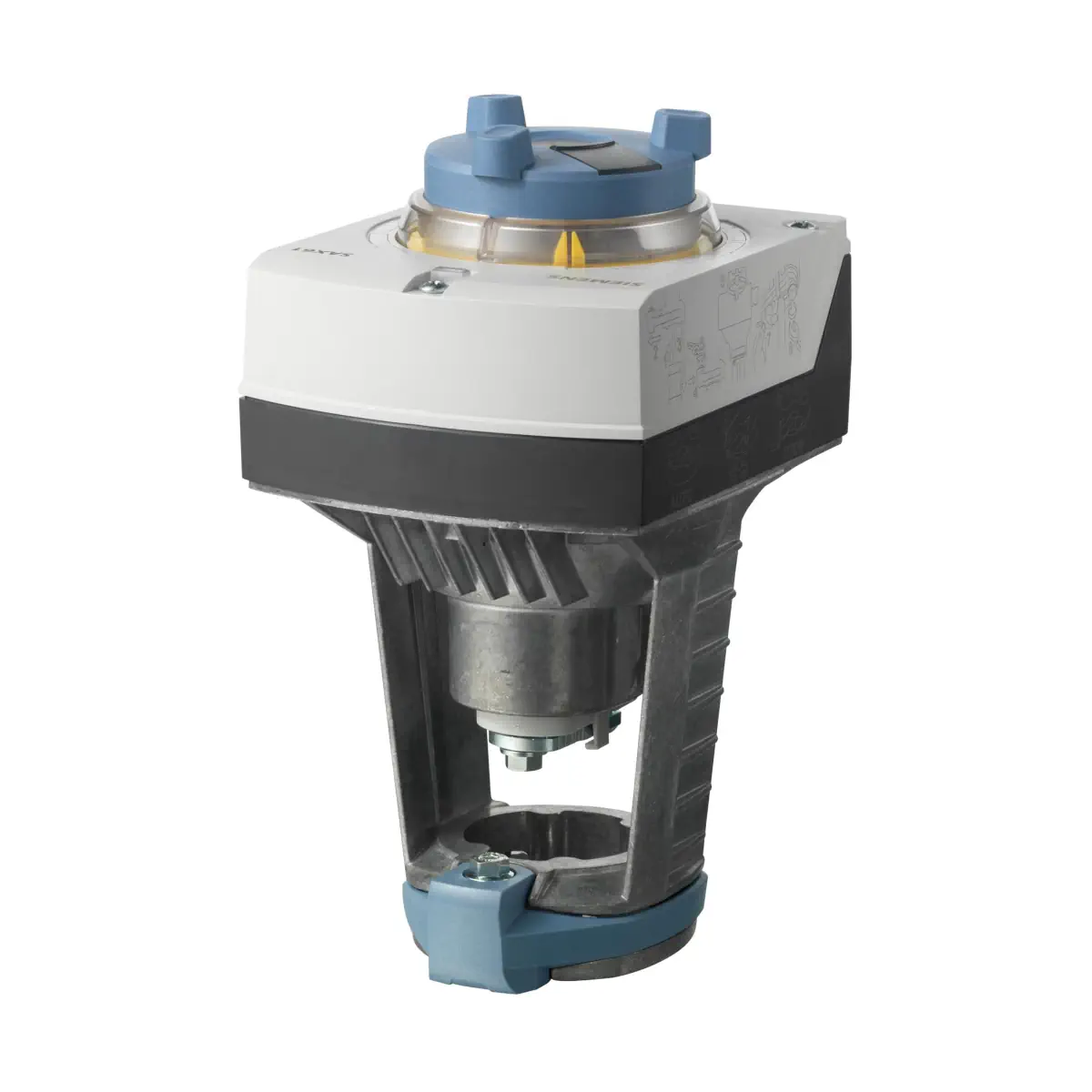

SAX61.03/HR Siłownik zaworu 800 [N], skok 20 [mm], 24 [V] AC / DC, sterowanie 0…10 [V], dokładny sygnał pozycjonujący, do stosowania z zaworem inteligentnym EVF4U20E.., DN65 i DN80

SAX61.03/HR to siłownik elektromotoryczny Siemens z rodziny ACVATIX™, przeznaczony do współpracy z Intelligent Valve Controller oraz do sterowania zaworami Siemens 2-drogowymi i 3-drogowymi typu VVF42..K, VVF42..KC i VXF42.. o skoku 20 mm. Siłownik zasilany jest AC/DC 24 V (SELV), przyjmuje sygnał pozycjonujący DC 0…10 V oraz udostępnia sprzężenie zwrotne położenia DC 0…10 V. Montaż odbywa się bezpośrednio na zaworze – bez konieczności wykonywania regulacji. Na obudowie dostępna jest sygnalizacja LED oraz nastawnik ręczny (push and fix). Opcjonalnie można zastosować ogrzewanie trzpienia (akcesorium ASZ6.6).

Najważniejsze cechy

• Producent: Siemens
• Model: SAX61.03/HR
• Nr katalogowy (stock number): S55150-A142
• Typ: siłownik elektromotoryczny do zaworów 2- i 3-drogowych
• Zastosowanie: zawór regulacyjny i zawór odcinający bezpieczeństwa w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja)
• Skok nominalny: 20 mm
• Siła pozycjonowania: 800 N
• Czas przestawienia (dla skoku nominalnego): 30 s
• Zasilanie: AC 24 V ±20% / DC 24 V +20% / -15% (SELV)
• Sygnał sterujący (Y): DC 0…10 V
• Sprzężenie zwrotne położenia (U): DC 0…10 V
• Montaż: bezpośrednio na zaworze, bez regulacji
• Wskazanie stanu i pozycji: LED
• Nastawnik ręczny: „push and fix” (nieprzeznaczony do pracy ciągłej)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Stały przewód przyłączeniowy: 1,5 m, 4 × 0,75 mm²
• Opcja: ogrzewanie trzpienia (ASZ6.6, maks. 1 szt.)

Zastosowanie i kompatybilność

Siłownik SAX61.03/HR służy do sterowania zaworami Siemens o skoku 20 mm:

• VVF42..K – zawory 2-drogowe,
• VVF42..KC – zawory 2-drogowe,
• VXF42.. – zawory 3-drogowe.

Przeznaczony do pracy w układach ogrzewania, wentylacji i klimatyzacji jako zawór regulacyjny lub zawór odcinający bezpieczeństwa, w połączeniu z Intelligent Valve Controller.

Funkcje i działanie

Sterowanie analogowe i sprzężenie zwrotne

• Wejście pozycjonujące (Y): DC 0…10 V (pobór ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ).
• Rozdzielczość: < 60 mV, histereza: < 100 mV.
• Wyjście sprzężenia zwrotnego (U): DC 0…10 V (obciążenie > 10 kΩ rezystancyjne, max. 1 mA).

Wymuszenie (forced control) – wejście Z

• Sygnał Z: R = 0…1000 Ω – skok proporcjonalny do R.
• Z połączone z G: skok maksymalny 100%.
• Z połączone z G0: skok minimalny 0%.
• Dopuszczalne napięcie: maks. AC 24 V ±20% / DC 24 V +20% / -15%.
• Pobór: ≤ 0,1 mA.

Charakterystyka i ograniczenia funkcjonalne

• Siłownik jest fabrycznie skonfigurowany dla charakterystyki equal-percentage.
• Nie obsługuje: wyboru charakterystyki przepływu oraz sygnału pozycjonującego 4…20 mA.
• Moduł AZX61.1 nie może być stosowany.
• Zakres skoku roboczego, przy którym siłownik jest kalibrowany: 9…22 mm.

Nastawnik ręczny i sygnalizacja

• Nastawnik ręczny: „push and fix” (nieprzeznaczony do pracy ciągłej).
• Wskazanie stanu/położenia: LED.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC/DC 24 V.
• Przewód przyłączeniowy: stały, 1,5 m, 4 × 0,75 mm².
• Dopuszczalne przekroje żył: 0,13…1,5 mm² (AWG 24…16).
• Dopuszczalna długość przewodów sygnałowych: 10 m.
• Oznaczenia żył (kolor): G (czerwony) – potencjał systemowy 24 V, G0 (czarny) – „system zero”, Y (szary) – wejście sygnału, U (różowy) – wyjście sygnału.
• Uwaga pomiarowa: system neutral (G0) jest jednocześnie masą pomiarową (M).

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% / DC 24 V +20% / -15% (SELV)
• Pobór mocy przy 50 Hz (ruch trzpienia): 8 VA / 3,75 W
• Czas przestawienia: 30 s
• Siła pozycjonowania: 800 N
• Skok nominalny: 20 mm
• Dopuszczalna temperatura medium (z zamontowanym zaworem): -25…130°C
• Temperatura otoczenia (praca): -5…<55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54 (od pionu do poziomu)
• Klasa izolacji: III (AC/DC 24 V)

Montaż i eksploatacja

• Montaż: bezpośrednio na zaworze, bez konieczności regulacji.
• Pozycje montażowe: dopuszczalne od pionowej do poziomej (montaż z siłownikiem skierowanym w dół jest niedozwolony).
• Miejsce montażu: wewnątrz budynku, w miejscu osłoniętym od warunków atmosferycznych.
• Konserwacja: siłownik jest bezobsługowy (maintenance-free).

Opcjonalne akcesorium – ogrzewanie trzpienia

• ASZ6.6 – element grzejny trzpienia (maks. 1 szt.).
• Zasilanie: AC/DC 24 V ±20%
• Pobór mocy: 50 VA, 30 W
• Prąd załączeniowy (na zimno): maks. 8,5 A (maks. temperatura 85°C)

Wymiary i masa

• Wymiary (mm): A 242, B 124, C 150, C1 68, C2 82, D 80, E 100
• Masa: 1,945 kg

Podsumowanie

Siemens SAX61.03/HR to siłownik elektromotoryczny 24 V o sile 800 N i skoku 20 mm, sterowany sygnałem DC 0…10 V z wyjściem sprzężenia zwrotnego. Dzięki bezpośredniemu montażowi na zaworze, sygnalizacji LED oraz nastawnikowi ręcznemu sprawdza się w aplikacjach HVAC, gdzie wymagane jest precyzyjne sterowanie i możliwość pracy jako zawór regulacyjny lub odcinający bezpieczeństwa – we współpracy z Intelligent Valve Controller.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAX61.03/HR posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilanie AC 24 V ±20% / DC 24 V +20% / -15% (SELV). Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Montaż, podłączenie i uruchomienie należy wykonywać z zachowaniem krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia ciała i szkody materialne.
• Ryzyko oparzenia gorącą powierzchnią. Gorące medium przepływające przez zawór może nagrzewać metalowe elementy połączeniowe siłownika. Nie dotykać gorących powierzchni.
• Produkt przeznaczony wyłącznie do montażu wewnętrznego, w miejscach osłoniętych od wpływów atmosferycznych. Nie stosować na zewnątrz ani w miejscach bez ochrony przed warunkami pogodowymi.
• Urządzenie należy montować wyłącznie w dopuszczonych pozycjach montażowych wskazanych przez producenta. Nie montować w pozycji odwróconej.
• Stopień ochrony obudowy IP54 obowiązuje dla pozycji montażowych od pionowej do poziomej, zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura medium przy zamontowanym zaworze wynosi od -25 °C do 130 °C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie urządzenia lub zagrożenie bezpieczeństwa.
• Przewody sygnałowe i zasilające należy prowadzić zgodnie z wymaganiami producenta. Długość przewodów sygnałowych nie powinna przekraczać 10 m.
• Siłownik jest przeznaczony do współpracy z zaworami Siemens wskazanymi przez producenta. Dane techniczne i bezpieczeństwo stosowania dotyczą wyłącznie przewidzianych kombinacji urządzeń.
• Ręczny nastawnik nie jest przeznaczony do pracy ciągłej.
• Urządzenie jest bezobsługowe. Wszelkie czynności należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako sprzęt elektroniczny zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
