SAX61P03 Siłownik elektromechaniczny, skok 20 mm, 800 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 30 s

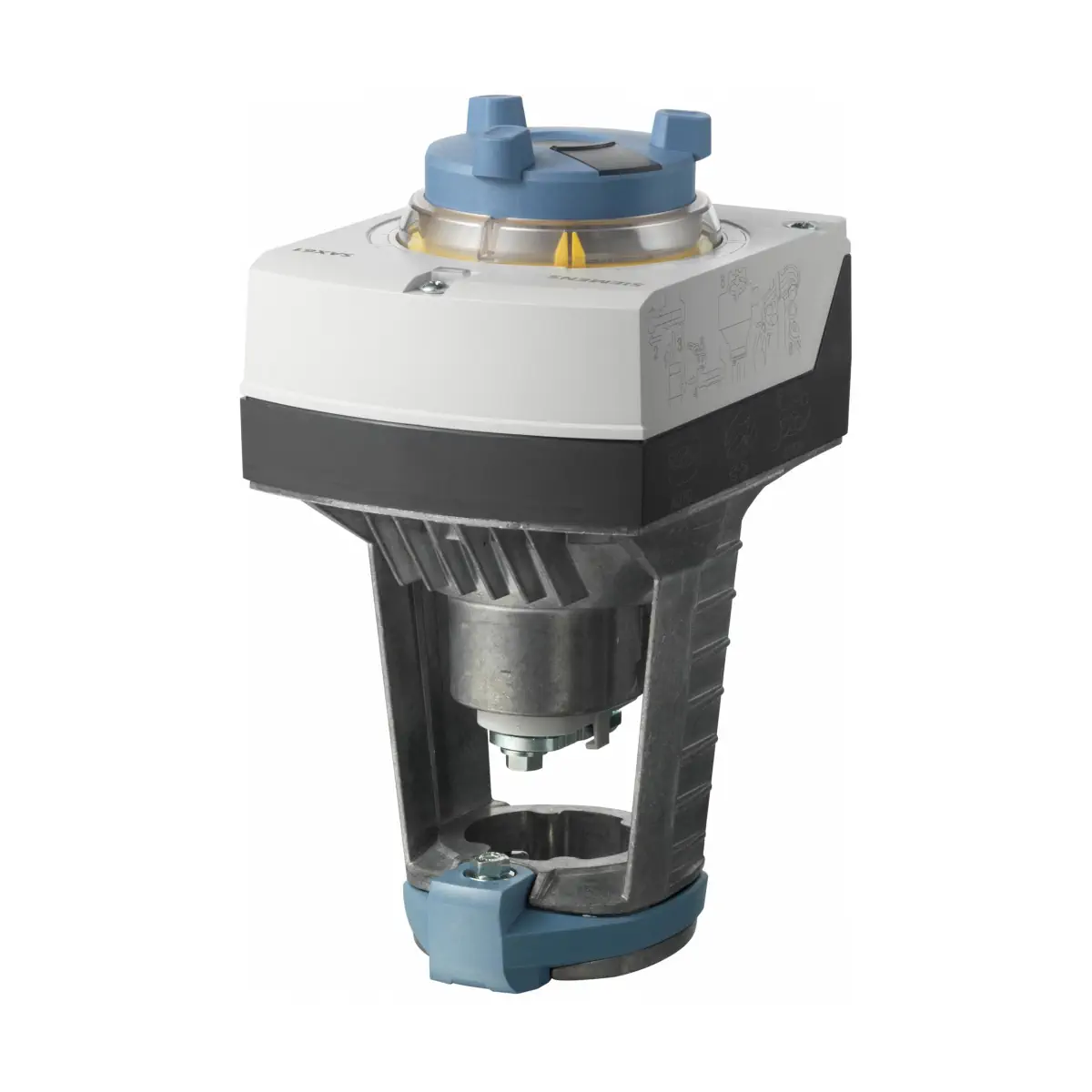

SAX61P03 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 20 mm i sile 500 N, przeznaczony do sterowania zaworami Kombi VPF43.. i VPF53.. stosowanymi jako zawory regulacyjne w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Siłownik zasilany jest napięciem 24 V AC/DC (SELV) i sterowany sygnałem ciągłym 0…10 V DC lub 4…20 mA, a dodatkowo oferuje sygnał zwrotny położenia 0…10 V DC, sterowanie wymuszone (Z) oraz wybór charakterystyki przepływu i typu sygnału za pomocą przełączników DIL. Na obudowie znajduje się pokrętło sterowania ręcznego, wskaźnik położenia oraz wskaźnik stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAX61P03
• Nr magazynowy: S55150-A114
• Typ: siłownik elektromechaniczny do zaworów (skok 20 mm)
• Zastosowanie: zawory Kombi VPF43.. i VPF53.. w instalacjach HVAC (wentylacja, klimatyzacja, ciepło, chłód)
• Skok znamionowy: 20 mm
• Siła nominalna: 500 N
• Czas przebiegu: 30 s (dla skoku nominalnego; może się różnić zależnie od typu zaworu)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV), 45…65 Hz
• Sygnał sterujący (ciągły): 0…10 V DC lub 4…20 mA
• Ustawienia DIL: wybór sygnału sterującego i charakterystyki; fabrycznie: log (stałoprocentowa) oraz 0…10 V DC (przełączniki na „OFF”)
• Sygnał zwrotny położenia U: 0…10 V DC
• Sterowanie wymuszone (Z): 0…1000 Ω
• Kalibracja: automatyczna podczas uruchomienia (dojazd do położeń krańcowych i zapamiętanie wartości)
• Detekcja gniazda zaworu: wykrywanie na podstawie wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu praca w ograniczonym zakresie, LED miga na czerwono
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)

Zastosowanie

Siłownik SAX61P03 przeznaczony jest do sterowania zaworami Kombi VPF43.. oraz VPF53.. o skoku 20 mm, wykorzystywanymi jako zawory regulacyjne w instalacjach:

• wentylacyjnych,
• klimatyzacyjnych,
• ciepłowniczych,
• chłodniczych.

Funkcje i działanie

Sterowanie ciągłe (0…10 V / 4…20 mA)

• Siłownik pozycjonuje zawór bezstopniowo.
• Zakres sygnału sterującego odpowiada zakresowi pozycjonowania (zamknięty…otwarty lub skok 0…100%) w funkcji liniowej.

Wybór sygnału i charakterystyki (przełączniki DIL)

• Możliwy jest wybór sygnału sterującego oraz charakterystyki przepływu.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz 0…10 V DC (przełączniki na „OFF”).

Sygnał zwrotny położenia (U)

• Na wyjściu dostępny jest sygnał 0…10 V DC określający położenie siłownika.

Sterowanie wymuszone (tryb Z)

• Sterowanie wymuszone pozwala pominąć tryb automatyczny i wysterować siłownik z niezależnego układu.
• Wejście Z: R = 0…1000 Ω; skok proporcjonalny do wartości R.
• Z podłączone do G: maks. skok 100%.
• Z podłączone do G0: min. skok 0%.

Kalibracja i ochrona ruchu

• Podczas uruchomienia siłownik wykonuje kalibrację, dojeżdżając do położeń krańcowych zaworu i zapamiętując zmierzone wartości.
• Po kalibracji siłownik wykrywa gniazdo zaworu na podstawie wielkości wywieranej siły i zapamiętuje dokładny skok zaworu.
• W razie napotkania przeszkody podejmowane są 3 próby jej pokonania; przy niepowodzeniu siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a LED miga na czerwono.

Podłączenie elektryczne i okablowanie

• Zaciski: G0 (neutralny systemowy), G (potencjał systemowy), Y (sygnał sterujący 0…10 V / 4…20 mA), M (neutralny pomiarowy), U (sygnał zwrotny 0…10 V DC), Z (sterowanie wymuszone).
• Praca równoległa: do jednego wyjścia regulatora o obciążalności 1 mA można równolegle podłączyć maks. 10 siłowników.
• Przekroje przewodów: 0,75 mm² (AWG 20…16).
• Doprowadzenie kabli do obudowy: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25).

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 9,5 VA / 4,5 W
• Skok znamionowy: 20 mm
• Siła nominalna: 500 N
• Czas przebiegu: 30 s (dla skoku nominalnego)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Sygnał sterujący 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• Sygnał sterujący 4…20 mA: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 kΩ
• Sygnał zwrotny U: 0…10 V DC, impedancja obciążenia > 10 kΩ, pobór prądu maks. 1 mA
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III
• Warunki pracy: 5…< 55 °C, 5…95% r.h. (bez kondensacji)
• Wymiary (typowe dla SAX..P..): A 242 mm, B 124 mm, C 150 mm, C1 68 mm, C2 82 mm, D 80 mm, E 100 mm
• Masa (typowa dla SAX..P..): 1,780 kg

Montaż

• Montaż bezpośredni na zaworach VPF43.. i VPF53.. – bez dodatkowych czynności.
• Do zastosowań na zewnątrz należy stosować osłonę pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe (opcjonalne)

• ASC10.51 – przełącznik pomocniczy (nr magazynowy S55845-Z103), maks. 2 szt.
• AZX61.1 – moduł funkcyjny (nr magazynowy S55845-Z107), maks. 1 szt.
• ASK39.1 – osłona pogodowa (nr magazynowy S55845-Z109).

Podsumowanie

Siemens SAX61P03 to siłownik liniowy 24 V AC/DC do precyzyjnej regulacji zaworów Kombi VPF43.. i VPF53... Oferuje sterowanie ciągłe (0…10 V / 4…20 mA), sygnał zwrotny położenia 0…10 V, sterowanie wymuszone oraz automatyczną kalibrację z detekcją gniazda zaworu i przeszkód, co przekłada się na stabilną i bezpieczną pracę w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SAX61P03 posiada oznaczenie CE oraz UL.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie lokalnych regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik jest urządzeniem niskonapięciowym 24 V AC/DC (SELV). Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć zasilanie elektryczne.
• Podczas prac serwisowych przy siłowniku pracującym w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika może nagrzewać się od zaworu i osiągać temperaturę do 100 °C.
• Urządzenie jest przeznaczone do sterowania zaworami zgodnymi z dokumentacją producenta. Dane techniczne dotyczą konkretnych zastosowań wyłącznie z produktami Siemens wymienionymi przez producenta jako współpracujące.
• Do zastosowań na zewnątrz pomieszczeń siłownik SAX61P03 należy stosować wyłącznie z osłoną pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia 5...<55 °C, wilgotność 5...95 % r.h. bez kondensacji.
• Zasilanie i zabezpieczenie linii należy wykonać zgodnie z dokumentacją producenta. Wymagane zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Ręczne sterowanie siłownikiem nie jest przeznaczone do pracy ciągłej.

Pliki do pobrania:
SAX61P03 Karta katalogowa
