SAX61P03/MO Siłownik elektromechaniczny, skok 20 mm, 500 N, Modbus RTU, 24 V AC/DC, 30 s

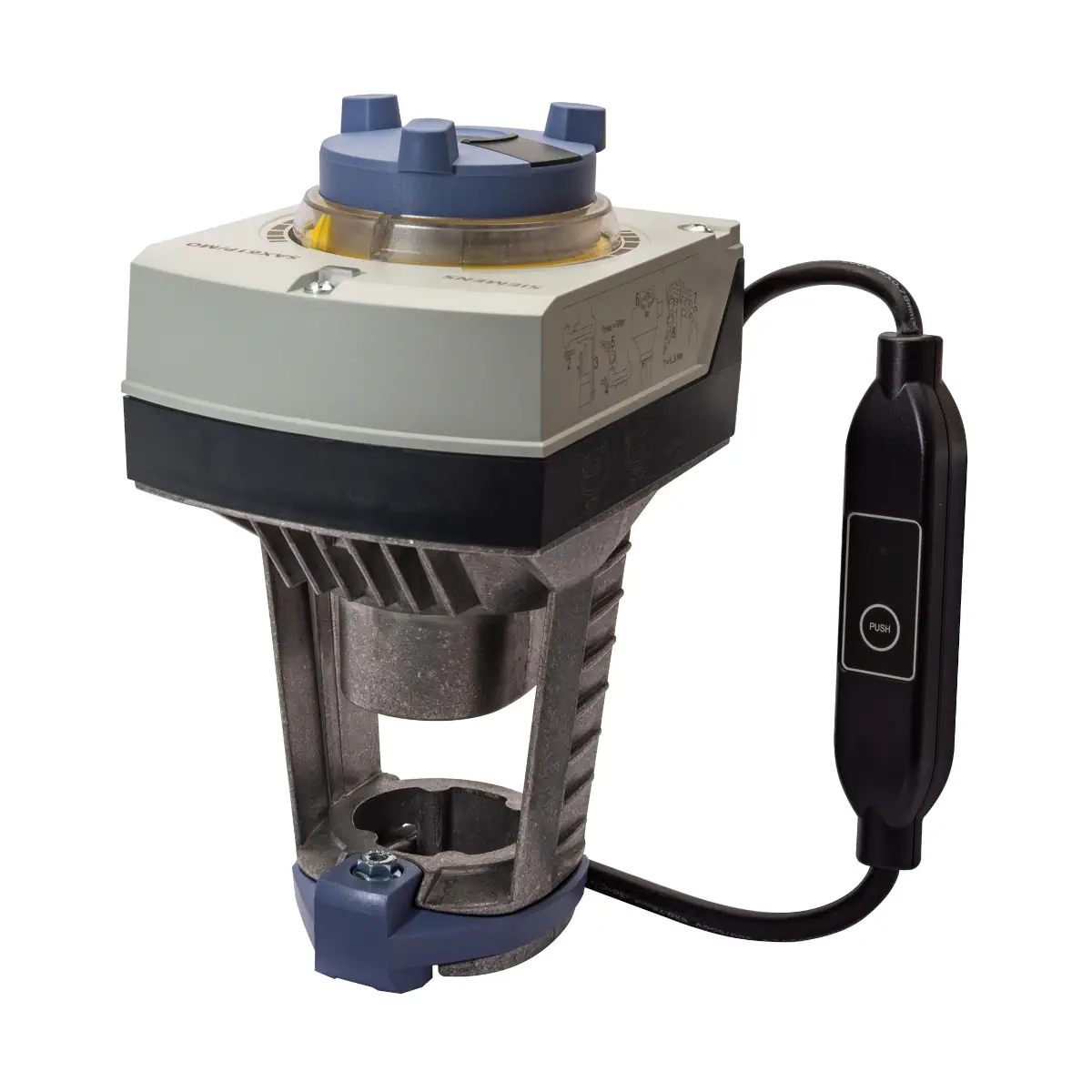

SAX61P03/MO to siłownik elektromechaniczny Siemens ACVATIX™ o skoku 20 mm i sile 500 N, przeznaczony do sterowania zaworami PICV Kombi w instalacjach HVAC. Zasilany napięciem 24 V AC/DC, komunikuje się poprzez RS-485 (Modbus RTU) i umożliwia zdalne zadawanie oraz odczyt położenia zaworu. Siłownik jest przystosowany do bezpośredniego montażu na zaworze (bez dodatkowych czynności), a na obudowie posiada pokrętło sterowania ręcznego, wskaźnik położenia oraz wskaźnik stanu (dioda LED).

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: SAX61P03/MO
• Nr magazynowy: S55150-A143
• Typ: siłownik elektromechaniczny do zaworów PICV (Kombi)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Komunikacja: Modbus RTU (RS-485), bez galwanicznej separacji
• Skok znamionowy: 20 mm
• Siła nominalna: 500 N
• Czas przebiegu (skok nominalny): 30 s
• Kalibracja przy uruchomieniu oraz detekcja gniazda zaworu na podstawie wywieranej siły
• Detekcja ciał obcych: 3 próby pokonania przeszkody, sygnalizacja błędu LED (miganie na czerwono)
• Stopień ochrony obudowy: IP54
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Warunki pracy: -5…55°C, 5…95% r.h. (bez kondensacji)
• Przewód podłączeniowy (fabryczny): 0,9 m, 5 × 0,75 mm²
• Masa: 1,93 kg

Zastosowanie

Siłownik SAX61P03/MO służy do sterowania zaworami Kombi typu: VPF43.., VPF44.. oraz VPF53.. (skok 20 mm), stosowanymi jako zawory regulacyjne w instalacjach: wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych.

Funkcje i działanie

Modbus RTU (RS-485)

• Komunikacja: Modbus RTU (RS-485), bez galwanicznej separacji
• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Funkcje nadzoru: monitorowanie wartości zadanej i tryb podtrzymania

Kalibracja i detekcja gniazda zaworu

• Podczas uruchomienia siłownik wykonuje kalibrację – przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Siłownik realizuje detekcję gniazda zaworu na podstawie wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu.

Detekcja ciał obcych

• Po napotkaniu przeszkody siłownik podejmuje 3 próby jej pokonania.
• Jeśli próby zakończą się niepowodzeniem, siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Sterowanie ręczne i sygnalizacja

• Siłownik posiada pokrętło sterowania ręcznego oraz wskaźnik położenia.
• Wskaźnik stanu (LED) informuje o stanie pracy i błędach (m.in. przy wykryciu przeszkody).
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.

Podłączenie elektryczne i komunikacja

• Zasilanie: 24 V AC/DC (SELV/PELV)
• Magistrala: RS-485 (Modbus RTU), bez galwanicznej separacji
• Maks. liczba węzłów: 32
• Zakres adresowania: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)

Przewód fabryczny (SAX61P03/MO):

• Długość: 0,9 m
• Liczba żył / przekrój: 5 × 0,75 mm²
• Kolory żył: G0 (czarny), G (czerwony), REF (fioletowy), Bus + (szary), Bus - (różowy)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV/PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 10,2 VA / 5 W
• Skok znamionowy: 20 mm
• Siła nominalna: 500 N
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): III
• Warunki pracy: -5…55°C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70°C; <95% r.h.
• Warunki składowania: -15…55°C; 5…95% r.h.

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności montażowych.
• Zastosowanie na zewnątrz: SAX61P../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.

Wymiary i masa

• Wysokość (A): 242 mm
• Szerokość (B): 124 mm
• Głębokość (C): 150 mm
• Masa: 1,93 kg

Podsumowanie

Siemens SAX61P03/MO to solidny siłownik 24 V AC/DC do zaworów PICV Kombi (VPF43.. / VPF44.. / VPF53..), łączący siłę 500 N i skok 20 mm z komunikacją Modbus RTU (RS-485). Automatyczna kalibracja, detekcja gniazda zaworu i ciał obcych, a także wbudowane sterowanie ręczne i sygnalizacja LED czynią go praktycznym rozwiązaniem do regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz zatwierdzenie UL.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wolno wyrzucać go wraz z odpadami komunalnymi. Należy przestrzegać lokalnych przepisów dotyczących utylizacji.
• Przed montażem, podłączeniem i uruchomieniem należy zapoznać się z dokumentacją producenta oraz przestrzegać krajowych przepisów i regulacji bezpieczeństwa. Nieprzestrzeganie lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik SAX61P03/MO jest urządzeniem niskonapięciowym 24 V AC/DC (SELV). Podłączenie elektryczne należy wykonywać zgodnie ze schematem połączeń i dokumentacją producenta. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Interfejs Modbus RTU (RS-485) w modelu SAX61P03/MO jest bez galwanicznej separacji. Należy uwzględnić to podczas projektowania i wykonywania połączeń magistrali komunikacyjnej.
• Konwerter Modbus w modelu SAX61P03/MO jest przystosowany do sterowania analogowego 0...10 V. Ustawienie sygnału analogowego siłownika należy pozostawić bez zmian (przełącznik 1 w pozycji „OFF”); zmiana tej nastawy jest niedozwolona.
• Model SAX61P03/MO nie jest przeznaczony do stosowania ani pracy na zewnątrz pomieszczeń.
• Podczas pracy w instalacji grzewczej wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100 °C. Istnieje ryzyko poparzenia przy dotknięciu gorących elementów.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający oraz odczekać do ostygnięcia instalacji.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia 5...<55 °C, wilgotność 5...95% r.h., bez kondensacji.
