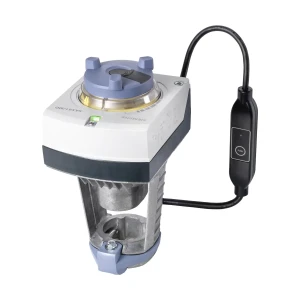

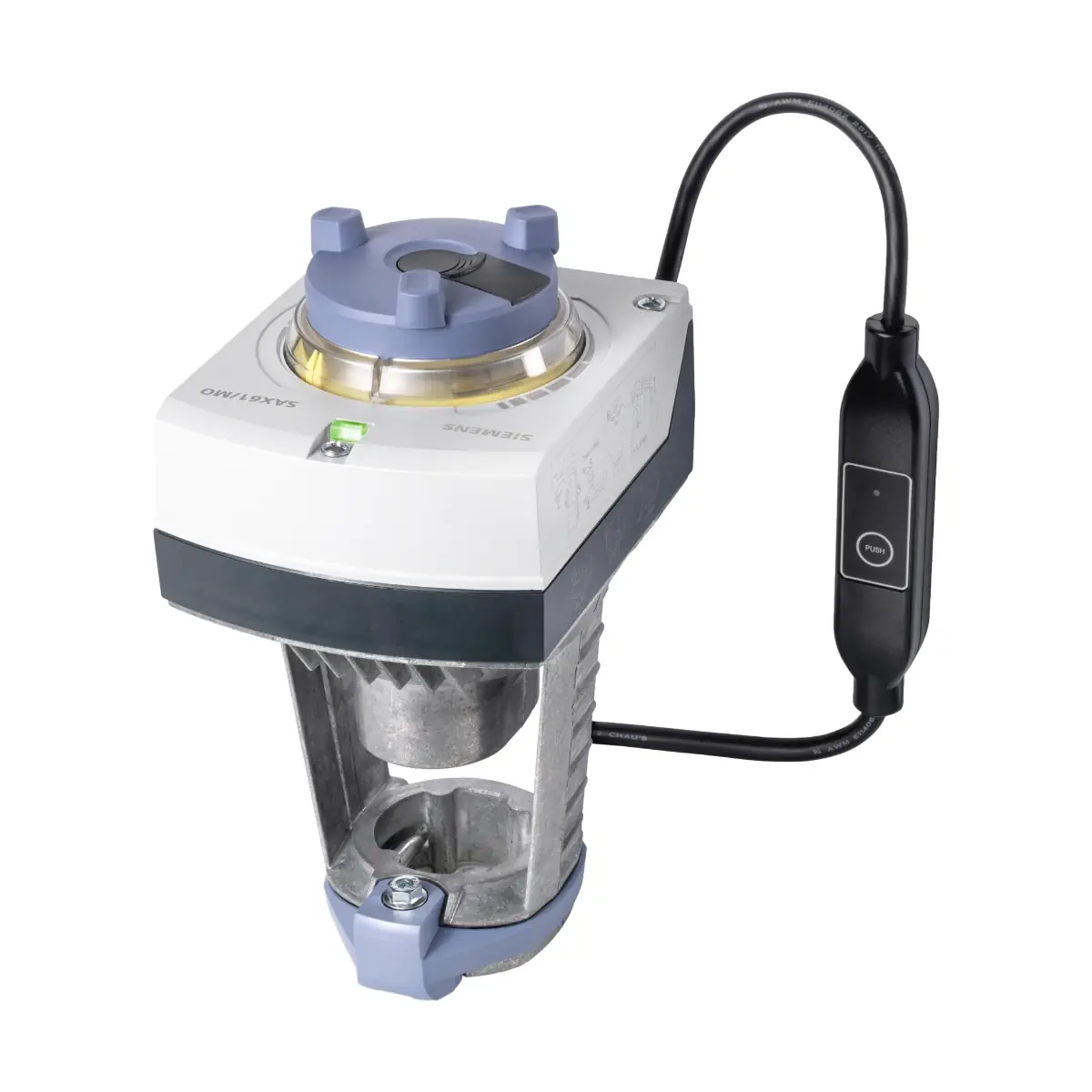

SAX61.03/MO Siłownik elektromechaniczny, skok 20 mm, 800 N, Modbus RTU, 24 V AC/DC, 30 s

SAX61.03/MO to siłownik elektromechaniczny Siemens ACVATIX™ o skoku 20 mm i sile 800 N, przeznaczony do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja /MO jest zasilana 24 V AC/DC i komunikuje się przez Modbus RTU (RS-485) bez galwanicznej separacji, zapewniając odczyt położenia oraz funkcje sterowania nadrzędnego.

Najważniejsze cechy

• Producent: Siemens
• Model: SAX61.03/MO
• Nr magazynowy: S55150-A140
• Typ: siłownik elektromechaniczny do zaworów (liniowy), skok 20 mm
• Siła nominalna: 800 N
• Czas przebiegu (skok nominalny): 30 s
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Komunikacja: Modbus RTU, RS-485, bez galwanicznej separacji
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (dioda LED)
• Sterowanie ręczne: „Wciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności
• Stopień ochrony obudowy: IP54 (wg EN 60529)

Zastosowanie

Siłownik SAX61.03/MO służy do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, stosowanymi jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w HVAC. Współpracuje z zaworami Siemens typu:

• V..F21.., V..F22..
• V..F31.., V..F32..
• V..F40.., V..F41.., V..F42..
• V..F52.., V..F53..

W kartach doboru zaworów dla siłowników SAX.. wyszczególniono m.in. rodziny zaworów przelotowych VV.. oraz trójdrogowych VX.. (np. VVG41.., VVF.. / VXG41.., VXF..).

Funkcje i działanie

Kalibracja i detekcja skoku

• Podczas uruchomienia siłownik wykonuje kalibrację – przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Siłownik wykonuje detekcję gniazda zaworu na podstawie wielkości wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu.
• Zakres roboczy skoku, w jakim siłownik jest kalibrowany: 8…23 mm.

Detekcja przeszkód

• Po napotkaniu przeszkody podejmowane są 3 próby jej pokonania.
• Jeśli próby zakończą się niepowodzeniem, siłownik podąża za sterowaniem tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Modbus RTU (RS-485)

• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie wartości zadanej oraz tryb podtrzymania

Podłączenie i okablowanie (Modbus)

• Interfejs: RS-485, Modbus RTU, bez galwanicznej separacji
• Maks. liczba węzłów: 32
• Zakres adresowania: 1…248 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)
• Kabel montowany fabrycznie: 0,9 m, 5 × 0,75 mm²
• Kolory żył (Modbus): G0 – czarny, G – czerwony, REF – fioletowy, + – szary, - – różowy

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Pobór mocy przy 50 Hz: 8,7 VA / 4,25 W
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…130°C
• Stopień ochrony obudowy: IP54
• Klasa izolacji wg EN 60730-1: III (24 V AC/DC)
• Warunki pracy: -5…<55°C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, 5…95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.

Montaż i wymiary

• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności.
• Zastosowanie na zewnątrz pomieszczeń: SAX61../MO nie jest przeznaczony do pracy na zewnątrz pomieszczeń.
• Masa: 1,930 kg
• Wymiary siłownika (mm): A 242, B 124, C 150, C1 68, C2 82, D 80, E 100
• Zewnętrzny konwerter Modbus (wymiary): X 250 mm (masa 0,15 kg ujęta w masie całkowitej siłownika)

Podsumowanie

Siemens SAX61.03/MO to szybki siłownik 800 N / 20 mm z zasilaniem 24 V AC/DC i komunikacją Modbus RTU (RS-485), przeznaczony do zaworów Siemens o skoku 20 mm w systemach HVAC. Bezpośredni montaż na zaworze, wskaźnik położenia, dioda LED stanu oraz funkcje komunikacyjne (zadanie/odczyt położenia i sterowanie nadrzędne) czynią go wygodnym rozwiązaniem do automatyki budynkowej opartej o Modbus.
