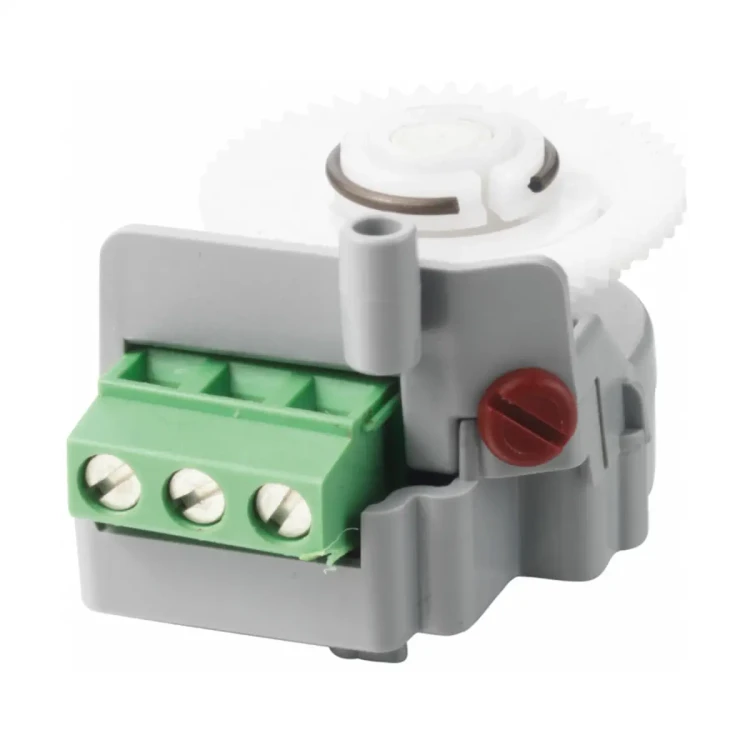

ASZ7.5/1000 Potencjometr 1000 Ω do siłowników SAX31.., SAX81.., SAL31.., SAL81..

ASZ7.5/1000 to potencjometr (wyposażenie dodatkowe) marki Siemens, przeznaczony do realizacji sygnalizacji zwrotnej położenia we współpracy z siłownikami serii ACVATIX™ SAX... Wersja /1000 ma zakres rezystancji 0…1000 Ω i jest zasilana napięciem 10 V DC.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ7.5/1000
• Nr magazynowy: S55845-Z106
• Typ: potencjometr (wyposażenie elektryczne)
• Zakres rezystancji: 0…1000 Ω ± 5%
• Napięcie zasilania: 10 V DC
• Pobór prądu: < 4 mA
• Zatwierdzenie: komponent z zatwierdzeniem UL

Zastosowanie i kompatybilność

ASZ7.5/1000 jest opcjonalnym elementem wyposażenia do siłowników SAX... Dopuszczalna liczba montowanych potencjometrów w jednym siłowniku:

• SAX31..: maks. 1
• SAX81..: maks. 1

Wskazówki projektowe (SIMATIC)

• Do współpracy ze sterownikami SIMATIC S5/S7 z sygnalizacją zwrotną położenia zalecane są siłowniki z sygnałem zwrotnym 0…9,8 V DC.
• Piki sygnałowe występujące w potencjometrze ASZ7.5/.. mogą powodować komunikaty błędów w sterownikach Siemens SIMATIC; nie dotyczy to zastosowań z regulatorami Siemens HVAC (wynika to z wyższej rozdzielczości i krótszego czasu odpowiedzi sterowników SIMATIC).

Podłączenie

• Zalecane jest połączenie 3-żyłowe jako dzielnik napięcia.
• Nie zaleca się zasilania potencjometru poprzez suwak, ponieważ może to spowodować skrócenie trwałości (piki sygnałowe w tym trybie pracy narastają w czasie eksploatacji).

Dane techniczne

• Rezystancja: 0…1000 Ω ± 5%
• Napięcie: 10 V DC
• Prąd: < 4 mA

Podsumowanie

Siemens ASZ7.5/1000 to prosty i sprawdzony potencjometr 0…1000 Ω do zastosowań, w których wymagane jest uzyskanie sygnału zwrotnego położenia w układach z siłownikami SAX... Dzięki niewielkiemu poborowi prądu i zasilaniu 10 V DC dobrze sprawdza się jako element pomocniczy w systemach automatyki, z zachowaniem zaleceń dotyczących sposobu podłączenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Produkt posiada oznaczenie UKCA oraz EAC.
• Akcesorium przeznaczone wyłącznie do współpracy z kompatybilnymi siłownikami i zaworami Siemens. Przed montażem należy sprawdzić kompatybilność oraz dopuszczalne kombinacje urządzeń.
• Montaż i podłączenie wykonywać wyłącznie przy odłączonym zasilaniu siłownika. W przypadku układów z napięciem 230 V AC występuje zagrożenie życia.
• Potencjometr ASZ7.5/1000 należy stosować wyłącznie jako wyposażenie dodatkowe siłowników bez funkcji automatycznego zatrzymania w razie awarii.
• Przed uruchomieniem należy najpierw zamontować osłony wkrętów. Ich brak podczas montażu i eksploatacji może stwarzać zagrożenie życia.
• W przypadku montażu dwóch różnych akcesoriów należy stosować właściwe miejsce montażu zgodnie z dokumentacją producenta. Potencjometr ASZ7.5 należy montować we właściwym gnieździe przewidzianym dla tego akcesorium.
• Podłączenie elektryczne wykonywać zgodnie z dokumentacją producenta i oznaczeniami zacisków: 1 – styk neutralny pomiaru, 2 – 0...1200 Ω, 3 – 1200 Ω.
• Nie przekraczać parametrów elektrycznych akcesorium: rezystancja znamionowa 0...1000 Ω ±5 %, napięcie 10 V DC, prąd poniżej 4 mA.
• Produkt jest elementem sygnałowym do ciągłego sprzężenia zwrotnego położenia siłownika; nie stosować do innych zastosowań niż przewidziane przez producenta.
