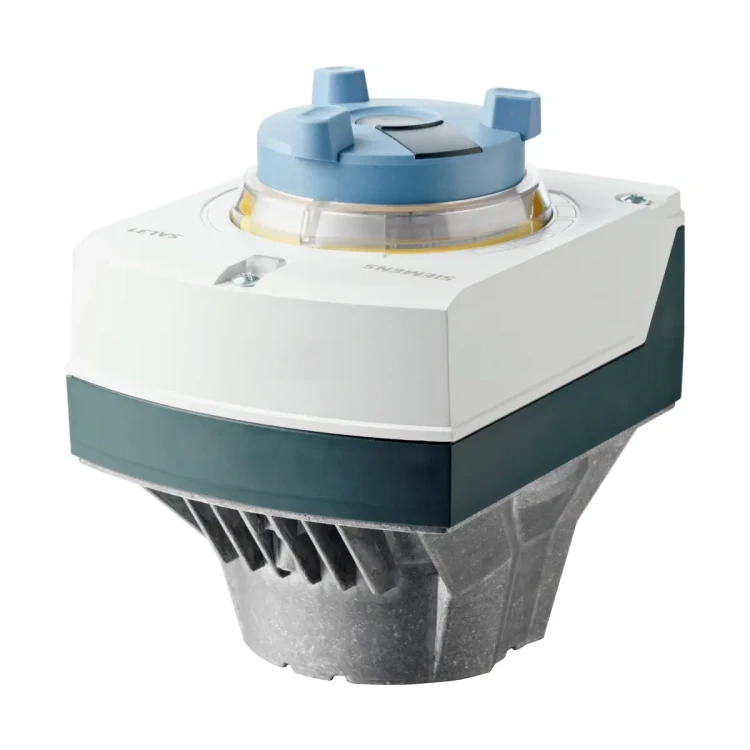

SAL31.00T40 Siłownik elektryczny, 40 Nm, 3-stawny, 230 V AC, 120 s

SAL31.00T40 to elektromechaniczny siłownik obrotowy Siemens (ACVATIX™) przeznaczony do sterowania klapami oraz zaworami obrotowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Pracuje z nominalnym kątem obrotu 90°, oferuje moment 40 Nm i jest zasilany z sieci AC 230 V. Sterowanie odbywa się sygnałem 3-stawnym (Y1 / Y2).

Najważniejsze cechy

• Producent: Siemens
• Model: SAL31.00T40
• Typ: siłownik elektromechaniczny obrotowy do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 40 Nm w ruchu / min. 14 Nm trzymanie
• Napięcie zasilające: AC 230 V ±15%
• Sygnał sterujący: 3-stawny
• Czas przebiegu (nominalny kąt): 120 s
• Montaż: do bezpośredniego montażu na klapach lub zaworach obrotowych (bez dodatkowych czynności)
• Sterowanie ręczne: „Naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Zatwierdzenie: CE

Zastosowanie

Siłownik SAL31.00T40 służy do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC, w szczególności typu:

• VKF41..
• VKF46..
• VFW41..
• VFL41..
• VFW41..U
• VBF21..

Zastosowanie na zewnątrz budynków jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.

Sterowanie i działanie

Sterowanie 3-stawne (AC 230 V)

• Y1: obrót zgodnie z kierunkiem ruchu wskazówek zegara
• Y2: obrót przeciwnie do kierunku ruchu wskazówek zegara
• N: neutralny systemowy (SN)

Podłączenie elektryczne i okablowanie

• Zaciski siłownika: N, Y1, Y2
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A / wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) / zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Zasilanie: AC 230 V ±15%, 45…65 Hz
• Pobór mocy przy 50 Hz (w ruchu): 3,7 W / 6,6 VA
• Pobór mocy przy 50 Hz (trzymanie): 1,4 W / 2,4 VA
• Czas przebiegu (90°): 120 s
• Moment obrotowy: 40 Nm w ruchu / min. 14 Nm trzymanie
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C (maks. 120°C)
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji (EN 60730): II
• Warunki pracy (IEC 60721-3-3, klasa 3K5): -15…55°C, 5…95% r.h. (bez kondensacji), montaż wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C, <95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.
• Waga (bez opakowania): 1,625 kg

Montaż i eksploatacja

• Montaż bezpośredni na klapach lub zaworach obrotowych – bez dodatkowych czynności.
• Siłowniki obrotowe nie wymagają obsługi.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (możliwość zastosowania łącznie maks. 2 szt. dla serii SAL31..)
• Potencjometr: ASZ7.5/1000 (0…1000 Ω, możliwość zastosowania maks. 1 szt. dla serii SAL31..)
• Osłona pogodowa: ASK39.1 (wymagana dla zastosowań na zewnątrz)

Podsumowanie

Siemens SAL31.00T40 to solidny siłownik obrotowy 90° o wysokim momencie 40 Nm, zasilany AC 230 V i sterowany sygnałem 3-stawnym. Sprawdza się w automatyce HVAC do sterowania klapami oraz zaworami obrotowymi Siemens, oferując prosty montaż, stopień ochrony IP54 i możliwość rozbudowy o akcesoria (np. przełączniki pomocnicze).
