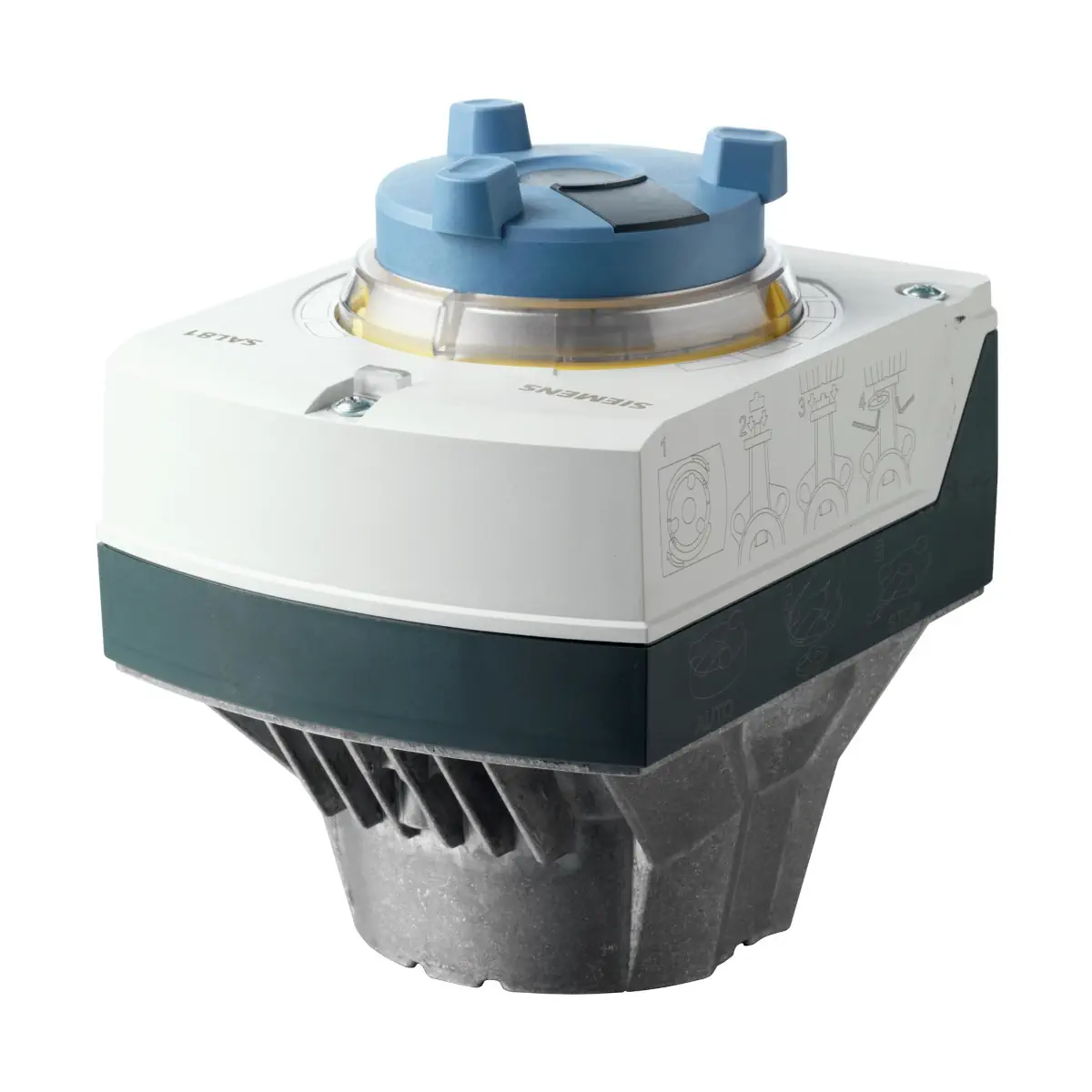

SAL81.00T10 Siłownik elektryczny 10 Nm, 3-stawne, 24 V AC/DC, 120 s

SAL81.00T10 to siłownik elektromechaniczny Siemens ACVATIX™ do klap i zaworów obrotowych z kątem obrotu 90°, przeznaczony do zastosowań HVAC jako napęd zaworów regulacyjnych lub odcinających. Model ten pracuje z zasilaniem 24 V AC/DC (SELV) i jest sterowany sygnałem 3-stawnym. Zapewnia moment 10 Nm i wykonuje pełny przebieg w czasie 120 s.

Najważniejsze cechy

• Producent: Siemens
• Model: SAL81.00T10
• Nr magazynowy: S55162-A104
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sygnał sterujący: 3-stawny
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm (w ruchu) / min. 4 Nm (trzymanie)
• Czas przebiegu (90°): 120 s
• Stopień ochrony: IP54 (od położenia pionowego do poziomego)

Zastosowanie

Siłownik SAL81.00T10 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako armatura regulacyjna lub odcinająca w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

Urządzenia współpracujące (dla wykonania T10, 10 Nm)

• VBF21.. (PN6) – zawory obrotowe (dobór z zestawami montażowymi ASK31N / ASK32N zależnie od DN)
• VKF41.. (PN16) – klapy odcinające (zestaw montażowy ASK33N)
• VFW41..U (PN6/10/16) – klapy odcinające (stosowanie SAL..T10 dopuszczalne)

Dane techniczne są gwarantowane wyłącznie w połączeniu z wymienionymi zaworami/klapami Siemens. W przypadku zastosowań z armaturą innych producentów odpowiedzialność za prawidłową pracę spoczywa na użytkowniku.

Sterowanie 3-stawne (24 V AC/DC)

• G: potencjał systemowy (SP)
• Y1: sygnał sterujący – obrót zgodnie z kierunkiem ruchu wskazówek zegara
• Y2: sygnał sterujący – obrót przeciwnie do kierunku ruchu wskazówek zegara

Podłączenie elektryczne i okablowanie

• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Częstotliwość zasilania: 45…65 Hz
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne (SAL81.00T10)

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sterowanie: 3-stawne
• Kąt obrotu: 90°
• Czas przebiegu (90°): 120 s
• Moment obrotowy: 10 Nm (w ruchu) / min. 4 Nm (trzymanie)
• Pobór mocy przy 50 Hz: w ruchu 2,3 W / 3,9 VA; trzymanie 1,5 W / 2,6 VA
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Warunki pracy: -15…55°C; 5…95% r.h. (bez kondensacji); montaż wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C; <95% r.h.
• Składowanie: -15…55°C; 5…95% r.h.
• Stopień ochrony: IP54 (od położenia pionowego do poziomego); również z osłoną pogodową ASK39.1
• Klasa izolacji (EN 60730): III
• Zgodności: CE, EAC; UL 873 (24 V AC/DC), nr pliku E35198
• Wymiary (bez osłony): A 160 mm, B 124 mm, C 150 mm
• Masa (bez opakowania): 1,475 kg

Montaż i akcesoria

• Montaż: do bezpośredniego montażu na klapach lub zaworach obrotowych (bez dodatkowych czynności)
• Zastosowanie na zewnątrz budynków: tylko z osłoną pogodową ASK39.1
• Przełączniki pomocnicze: możliwość zastosowania maks. 2 × ASC10.51
• Wyposażenie montażowe (T10): m.in. ASK31N (do VBF21.., DN65…150), ASK32N (do VBF21.., DN40…50), ASK33N (do VKF41..)

Podsumowanie

Siemens SAL81.00T10 to solidny siłownik obrotowy 24 V AC/DC ze sterowaniem 3-stawnym, przeznaczony do klap i zaworów obrotowych w instalacjach HVAC. Moment 10 Nm, obrót 90° i czas przebiegu 120 s sprawiają, że jest to praktyczny wybór do automatyki armatury Siemens, z możliwością rozbudowy o przełączniki pomocnicze oraz pracy na zewnątrz po zastosowaniu ASK39.1.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Siłownik SAL81.00T10 jest urządzeniem niskonapięciowym, zasilanym napięciem 24 V AC/DC (SELV). Przed montażem, podłączeniem lub regulacją należy odłączyć zasilanie.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Urządzenie przeznaczone jest do współpracy z kompatybilnymi zaworami i klapami Siemens. Dane techniczne są gwarantowane wyłącznie przy zastosowaniu z zaworami wskazanymi przez producenta; dla siłowników SAL..T10 współpraca z klapami jest dopuszczalna wyłącznie z klapami Siemens typu VKF41..
• Produkt przeznaczony jest do montażu wewnątrz budynków. Zastosowanie na zewnątrz jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.
• Stopień ochrony IP54 obowiązuje dla obudowy zamontowanej w położeniu od pionowego do poziomego i zgodnie z wymaganiami producenta.
• Podczas montażu dwóch różnych akcesoriów należy stosować właściwe gniazda montażowe A lub B oraz przestrzegać kompatybilności i dopuszczalnych kombinacji osprzętu.
• W przypadku montażu akcesoriów należy najpierw zamontować osłony wkrętów; ich brak może stwarzać zagrożenie dla bezpieczeństwa.
• Sterowanie ręczne siłownika nie jest przeznaczone do pracy ciągłej.
• Dopuszczalne warunki pracy urządzenia: temperatura otoczenia od -15 do +55 °C, wilgotność względna 5…95% bez kondensacji. Nie przekraczać dopuszczalnej temperatury czynnika w podłączonym zaworze: maks. 120 °C.
• Zewnętrzne zabezpieczenie linii zasilającej należy wykonać zgodnie z dokumentacją producenta, stosując odpowiednie zabezpieczenie nadprądowe lub zasilacz z ograniczeniem prądu.
