SAL31.03T10/F05 Siłownik elektromechaniczny, 10Nm, 3-stawny, 230V AC, 30s

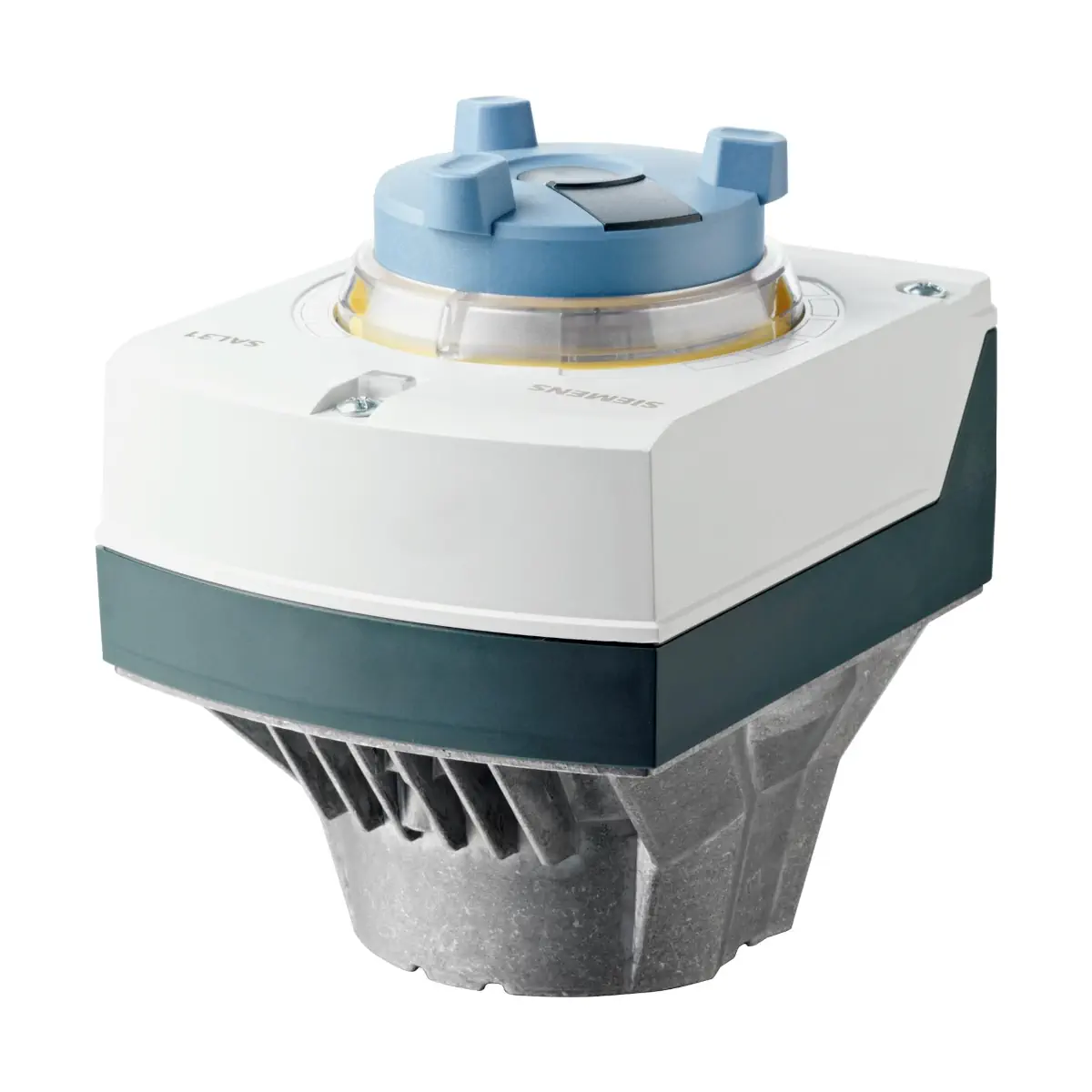

SAL31.03T10/F05 to siłownik elektromechaniczny obrotowy ACVATIX™ firmy Siemens, przeznaczony do sterowania klapami i zaworami obrotowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Model ten pracuje z kątem obrotu 90°, rozwija moment 10 Nm, jest zasilany z AC 230 V i sterowany sygnałem 3-stawnym. Wersja 03 charakteryzuje się czasem przebiegu 30 s dla nominalnego kąta obrotu.

Najważniejsze cechy

• Producent: Siemens
• Model: SAL31.03T10/F05
• Nr magazynowy: S55162-A121
• Typ: siłownik obrotowy elektromechaniczny do klap i zaworów obrotowych
• Zasilanie: AC 230 V ±15%
• Sygnał sterujący: 3-stawny
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Czas przebiegu (90°): 30 s
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji (EN 60730): II (dla 230 V AC)
• Sterowanie ręczne: „Naciśnij i ustaw” (nie przeznaczone do pracy ciągłej)

Zastosowanie

Siłownik SAL31.03T10/F05 służy do sterowania klapami i zaworami obrotowymi Siemens, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC, w szczególności z urządzeniami typu:

• VKF41..
• VKF46..
• VFW41..
• VFL41..
• VFW41..U
• VBF21..

Zastosowanie na zewnątrz budynków jest dopuszczalne tylko z osłoną pogodową ASK39.1.

Sterowanie i działanie

Sterowanie 3-stawne (AC 230 V)

• Y1: obrót zgodnie z kierunkiem ruchu wskazówek zegara.
• Y2: obrót przeciwnie do kierunku ruchu wskazówek zegara.
• N: neutralny systemowy (SN).

Parametry pracy

• Czas przebiegu: 30 s (dla nominalnego kąta obrotu 90°).
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C.
• Konserwacja: siłowniki obrotowe nie wymagają obsługi.

Podłączenie elektryczne

• Zaciski (SAL31..): N, Y1, Y2.
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25).
• Częstotliwość: 45…65 Hz.
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (nr magazynowy S55845-Z103) – łącznie maks. 2 szt.
• Potencjometr: ASZ7.5/1000 (nr magazynowy S55845-Z106) – maks. 1 szt.
• Osłona pogodowa: ASK39.1 (nr magazynowy S55845-Z109) – maks. 1 szt.
• Zestawy montażowe:
  • ASK31N (nr magazynowy S55845-Z100) – do VBF21..
  • ASK32N (nr magazynowy S55845-Z211) – do VBF21..
  • ASK33N (nr magazynowy S55845-Z101) – do VKF41..
  • ASK35N (nr magazynowy S55845-Z102) – do VKF45..

Dane techniczne (wybrane)

• Napięcie zasilające: AC 230 V ±15%
• Sygnał sterujący: 3-stawny
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Pobór mocy przy 50 Hz: w ruchu 3,7 W (6,6 VA); trzymanie 1,3 W (2,2 VA)
• Stopień ochrony: IP54 (od pionu do poziomu)
• Temperatura otoczenia (praca): -15…55°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Masa (bez opakowania): 1,475 kg

Montaż

• Montaż bezpośredni na klapach lub zaworach obrotowych – bez dodatkowych czynności.
• Stopień ochrony IP54 obowiązuje przy ustawieniu obudowy od pionowego do poziomego.

Podsumowanie

Siemens SAL31.03T10/F05 to solidny siłownik obrotowy 230 V AC z 3-stawnym sterowaniem, przeznaczony do aplikacji HVAC z klapami i zaworami obrotowymi. Oferuje moment 10 Nm, obrót 90° oraz szybki przebieg 30 s, a dzięki stopniowi ochrony IP54 sprawdzi się w typowych warunkach instalacyjnych (z możliwością pracy na zewnątrz po zastosowaniu ASK39.1).
