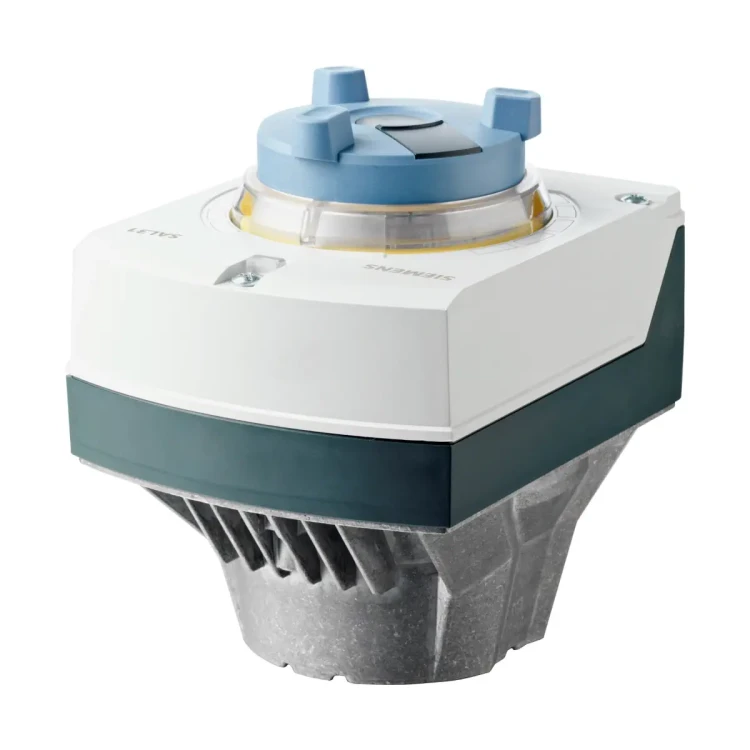

SAL31.03T10 Siłownik elektryczny 10 Nm, 3-stawne, 230 V AC, 30 s

SAL31.03T10 to siłownik elektromechaniczny (obrotowy) Siemens ACVATIX™ przeznaczony do sterowania klapami oraz zaworami obrotowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik pracuje z kątem obrotu 90°, zasilany jest napięciem AC 230 V i sterowany sygnałem 3-stawnym. Wariant .03 realizuje szybki przebieg – pełne 90° w 30 s – przy momencie obrotowym 10 Nm.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: SAL31.03T10
• Nr magazynowy: S55162-A109
• Typ: siłownik obrotowy do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Czas przebiegu (90°): 30 s
• Napięcie zasilające: AC 230 V ±15%
• Sygnał sterujący: 3-stawny (AC 230 V)
• Sterowanie ręczne: „naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony: IP54 (przy ustawieniu obudowy od pionowego do poziomego)

Zastosowanie

Siłownik SAL31.03T10 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC, w szczególności:

• zawory obrotowe: VBF21..
• klapy: VKF41.., VKF46..

Dla siłowników obrotowych SAL..T10 zastosowanie z klapami jest dopuszczalne wyłącznie dla klap Siemens typu VKF41...

Sterowanie i działanie

Sterowanie 3-stawne

• Y1: sygnał sterujący – obrót zgodnie z kierunkiem ruchu wskazówek zegara.
• Y2: sygnał sterujący – obrót przeciwnie do kierunku ruchu wskazówek zegara.

Sterowanie ręczne

• Sterowanie ręczne realizowane jest w trybie „naciśnij i ustaw”.
• Funkcja sterowania ręcznego nie jest przeznaczona do pracy ciągłej.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 230 V ±15%, 45…65 Hz
• Zaciski (SAL31..): N – neutralny systemowy (SN), Y1 i Y2 – sygnały sterujące
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Kąt obrotu: 90°
• Czas przebiegu (90°): 30 s
• Pobór mocy (50 Hz, podczas obrotu): 5,5 VA / 3,25 W
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Stopień ochrony: IP54 (od pionowego do poziomego położenia obudowy)
• Klasa izolacji (EN 60730): II (dla 230 V AC)
• Warunki pracy: -15…55°C; 5…95% r.h. (bez kondensacji); montaż wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C; <95% r.h.
• Składowanie: -15…55°C; 5…95% r.h.
• Waga (bez opakowania): 1,475 kg

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (łącznie maks. 2 szt. dla SAL31..)
• Potencjometr: ASZ7.5/1000 (maks. 1 szt. dla SAL31..)
• Osłona pogodowa: ASK39.1 (zastosowanie na zewnątrz budynków tylko z osłoną ASK39.1)
• Zestawy montażowe: ASK31N (do VBF21..), ASK32N, ASK33N (do VKF41..)

Podsumowanie

Siemens SAL31.03T10 to szybki siłownik obrotowy AC 230 V ze sterowaniem 3-stawnym, przeznaczony do napędu klap i zaworów obrotowych w systemach HVAC. Oferuje 10 Nm momentu obrotowego i pełny obrót 90° w 30 sekund, a obudowa o klasie IP54 (w odpowiedniej orientacji montażu) ułatwia stosowanie w typowych aplikacjach automatyki budynkowej.
