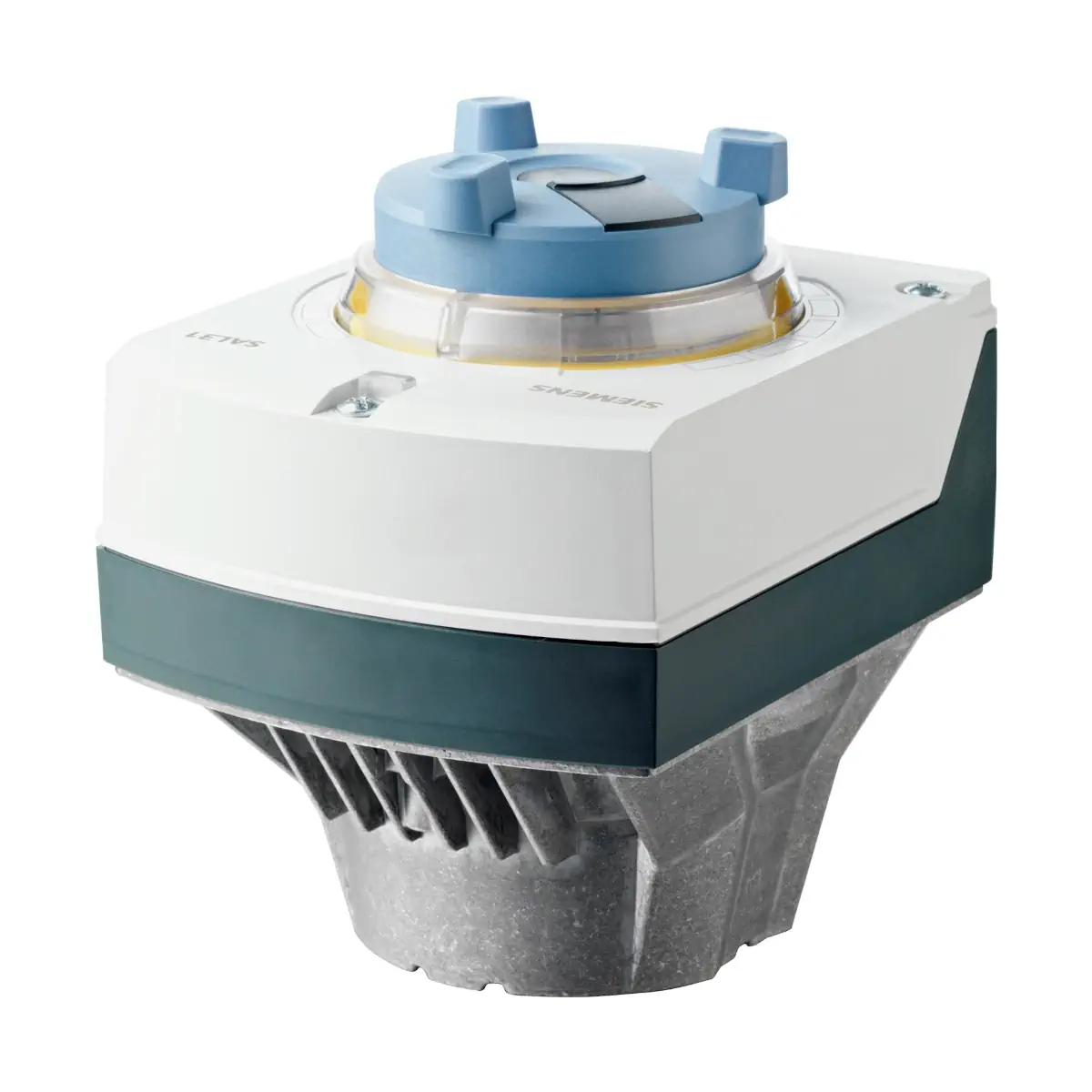

SAL31.00T10 Siłownik elektryczny 10 Nm, 3-stawne, 230 V AC, 120 s

SAL31.00T10 to siłownik elektromechaniczny (obrotowy) Siemens ACVATIX™ do sterowania klapami i zaworami obrotowymi w instalacjach HVAC. Pracuje z kątem obrotu 90°, rozwija moment 10 Nm i jest zasilany z sieci AC 230 V. Siłownik sterowany jest sygnałem 3-stawnym i przeznaczony do bezpośredniego montażu na klapie lub zaworze (bez dodatkowych czynności montażowych).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAL31.00T10
• Nr magazynowy: S55162-A108
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm (w ruchu) / min. 4 Nm (trzymanie)
• Zasilanie: AC 230 V ±15%, 45…65 Hz
• Sterowanie: 3-stawne (Y1 / Y2)
• Czas przebiegu (90°): 120 s
• Sterowanie ręczne: „naciśnij i ustaw” (nie przeznaczone do pracy ciągłej)
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji: II (wg EN 60730)
• Masa (bez opakowania): 1,475 kg

Zastosowanie

Siłownik SAL31.00T10 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Urządzenia współpracujące (Siemens)

• Zawory obrotowe: VBF21.. (wymagany zestaw montażowy ASK31N lub ASK32N – zależnie od DN)
• Klapy: VKF41.. (wymagany zestaw montażowy ASK33N)

Uwaga: stosowanie siłowników obrotowych SAL..T10 z klapami jest dopuszczalne wyłącznie dla klap Siemens typu VKF41...

Sterowanie i działanie

Sygnał 3-stawny (Y1 / Y2)

• Y1: sygnał sterujący – obrót zgodnie z kierunkiem ruchu wskazówek zegara
• Y2: sygnał sterujący – obrót przeciwnie do kierunku ruchu wskazówek zegara

Parametry ruchu

• Kąt obrotu: 90°
• Czas przebiegu (90°): 120 s
• Moment: 10 Nm w ruchu / min. 4 Nm trzymanie

Sterowanie ręczne

• Siłownik posiada sterowanie ręczne typu „naciśnij i ustaw”.
• Funkcja sterowania ręcznego nie jest przeznaczona do pracy ciągłej.

Podłączenie elektryczne

• N: neutralny systemowy (SN)
• Y1: sygnał sterujący (obrót zgodnie z ruchem wskazówek zegara)
• Y2: sygnał sterujący (obrót przeciwnie do ruchu wskazówek zegara)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy podczas obrotu (50 Hz): 3,5 VA / 2 W
• Sygnał sterujący: 3-stawny (230 V AC ±15%)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Stopień ochrony: IP54 (od pionu do poziomu)
• Warunki pracy: -15…55°C; 5…95% r.h. (bez kondensacji); montaż wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C; <95% r.h.
• Składowanie: -15…55°C; 5…95% r.h.
• Norma produktu: EN 60730-x
• Zgodność (CE): tak

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (S55845-Z103) – nastawne punkty przełączania, 24…230 V AC, 6 (2) A (dla SAL31.. łącznie maks. 2 szt.)
• Potencjometr: ASZ7.5/1000 (S55845-Z106) – 0…1000 Ω ±5%, 10 V DC, <4 mA (dla SAL31.. maks. 1 szt.)
• Osłona pogodowa: ASK39.1 (S55845-Z109) – wymagana do zastosowań na zewnątrz budynków
• Zestawy montażowe: ASK31N (S55845-Z100), ASK32N (S55845-Z211), ASK33N (S55845-Z101), ASK35N (S55845-Z102)

Podsumowanie

Siemens SAL31.00T10 to siłownik obrotowy AC 230 V z 3-stawnym sterowaniem, przeznaczony do klap i zaworów obrotowych w HVAC. Oferuje kąt pracy 90°, moment 10 Nm oraz czas przebiegu 120 s, a dzięki klasie ochrony IP54 i możliwości doposażenia (m.in. przełączniki pomocnicze, potencjometr, osłona pogodowa) sprawdza się w typowych aplikacjach regulacji i odcięcia w instalacjach budynkowych.
