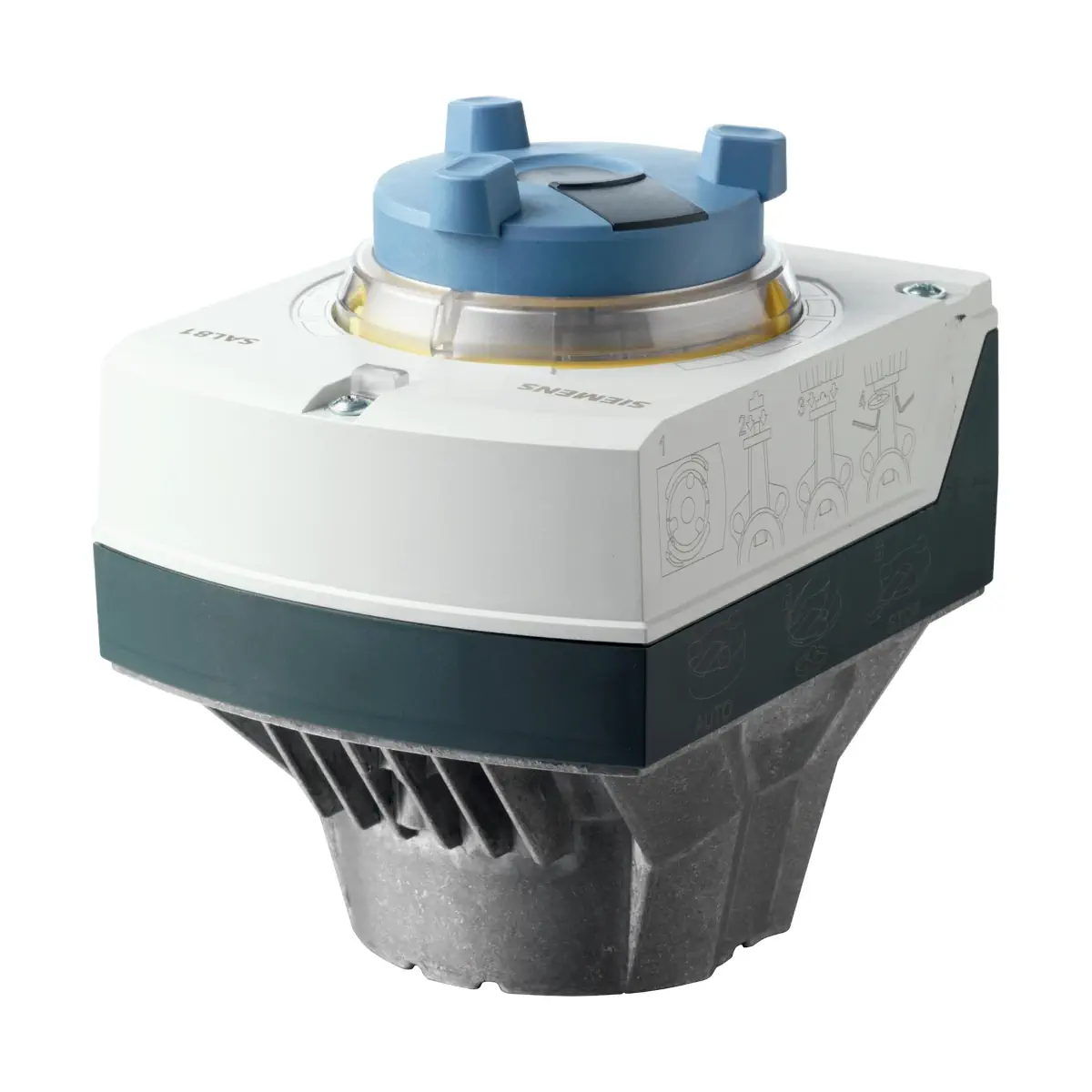

SAL81.03T10/F05 Siłownik elektromechaniczny, 10Nm, 3-stawny, 24V AC/DC, 30s

SAL81.03T10/F05 to siłownik elektromechaniczny (obrotowy) ACVATIX™ firmy Siemens, przeznaczony do sterowania klapami i zaworami obrotowymi w instalacjach HVAC. Siłownik pracuje z kątem obrotu 90°, jest zasilany napięciem 24 V AC/DC (SELV) i sterowany sygnałem 3-stawnym. Wariant ten zapewnia moment 10 Nm oraz krótki czas przebiegu 30 s dla nominalnego kąta obrotu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAL81.03T10/F05
• Nr magazynowy: S55162-A122
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Czas przebiegu (90°): 30 s
• Napięcie zasilania: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sygnał sterujący: 3-stawny
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji: III (wg EN 60730)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Zgodności/zatwierdzenia: CE, UL/cUL (UL 873), EAC

Zastosowanie

Siłownik SAL81.03T10/F05 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Przewidziane typy urządzeń współpracujących: VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U oraz VBF21...

Zastosowanie na zewnątrz budynków jest dopuszczalne tylko z osłoną pogodową ASK39.1.

Dane techniczne są gwarantowane wyłącznie w połączeniu z wymienionymi zaworami Siemens. Stosowanie siłowników obrotowych SAL..T10 z klapami odcinającymi jest dopuszczalne wyłącznie do klap Siemens typu VKF41.. i VFW41..U.

Sterowanie i działanie

Sterowanie 3-stawne

• Y1: sygnał sterujący – obrót zgodnie z kierunkiem ruchu wskazówek zegara.
• Y2: sygnał sterujący – obrót przeciwnie do kierunku ruchu wskazówek zegara.

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC (SELV)
• Częstotliwość: 45…65 Hz
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)

Pobór mocy (50 Hz)

• W ruchu: 3,6 W / 6,1 VA
• Trzymanie: 1,5 W / 2,6 VA

Warunki środowiskowe

• Praca: -15…55°C, 5…95% r.h. (bez kondensacji), klasa 3K5 wg IEC 60721-3-3 (wewnątrz budynków – zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C, <95% r.h., klasa 2K3 wg IEC 60721-3-2
• Składowanie: -15…55°C, 5…95% r.h. wg IEC 60721-3-1

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy ASC10.51 (Nr magazynowy: S55845-Z103) – dla SAL81.. maks. 1 szt., obciążalność 24…230 V AC, 6 (2) A
• Osłona pogodowa ASK39.1 (Nr magazynowy: S55845-Z109) – dla SAL..T10 maks. 1 szt.
• Zestawy montażowe (w zależności od armatury): ASK31N (S55845-Z100), ASK32N (S55845-Z211), ASK33N (S55845-Z101)
• Zestaw części zamiennych (Nr magazynowy: 8000060844) – osłona 4040J83, 4040U05, 2 adaptery 4040U06 (1 szt. 14 mm, 1 szt. 11 mm) oraz 4 śruby 4040U20 (2 szt. M5 x 20 mm, 2 szt. M6 x 20 mm)

Wymiary i masa

• Masa (bez opakowania): 1,475 kg (dla wykonania T10)
• Wymiary bazowe: A 160 mm, B 124 mm, C 150 mm, C1 68 mm, C2 82 mm, D 82 mm, E 88 mm, F 42 mm, G 50 mm, H 70 mm

Podsumowanie

Siemens SAL81.03T10/F05 to szybki siłownik obrotowy 24 V AC/DC ze sterowaniem 3-stawnym, przeznaczony do pracy z klapami i zaworami obrotowymi Siemens w aplikacjach HVAC. Moment 10 Nm, kąt obrotu 90°, czas przebiegu 30 s oraz obudowa IP54 czynią go praktycznym wyborem do precyzyjnego sterowania armaturą obrotową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAL81.03T10/F05 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie jest elektrycznym siłownikiem obrotowym zasilanym napięciem AC/DC 24 V i sygnałem sterującym 3-położeniowym. Podłączenie należy wykonywać wyłącznie zgodnie ze schematem połączeń producenta.
• Model SAL81.03T10/F05 nie jest przeznaczony do pracy ciągłej.
• Siłownik musi współpracować z dedykowanym sterownikiem dla sygnału 3-położeniowego, zgodnie z dokumentacją producenta.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami i zestawami montażowymi wskazanymi przez producenta. Prawidłowe działanie gwarantowane jest wyłącznie w połączeniu z wyszczególnionymi zaworami Siemens.
• Stopień ochrony obudowy wynosi IP54 przy montażu od pozycji pionowej do poziomej. Urządzenie należy montować w dopuszczalnej pozycji montażowej zgodnie z dokumentacją producenta.
• Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscu chronionym przed wpływem warunków atmosferycznych. Zastosowanie na zewnątrz jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.
• Urządzenie należy eksploatować w temperaturze otoczenia od -15°C do +55°C oraz przy wilgotności względnej 5…95% bez kondensacji.
• Przy montażu na zaworze maksymalna dopuszczalna temperatura medium wynosi 120°C. Przekroczenie dopuszczalnych temperatur może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Należy stosować zewnętrzne zabezpieczenie linii zasilającej zgodnie z dokumentacją producenta: bezpiecznik zwłoczny 6…10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródło z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest bezobsługowe. Wszelkie czynności należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
