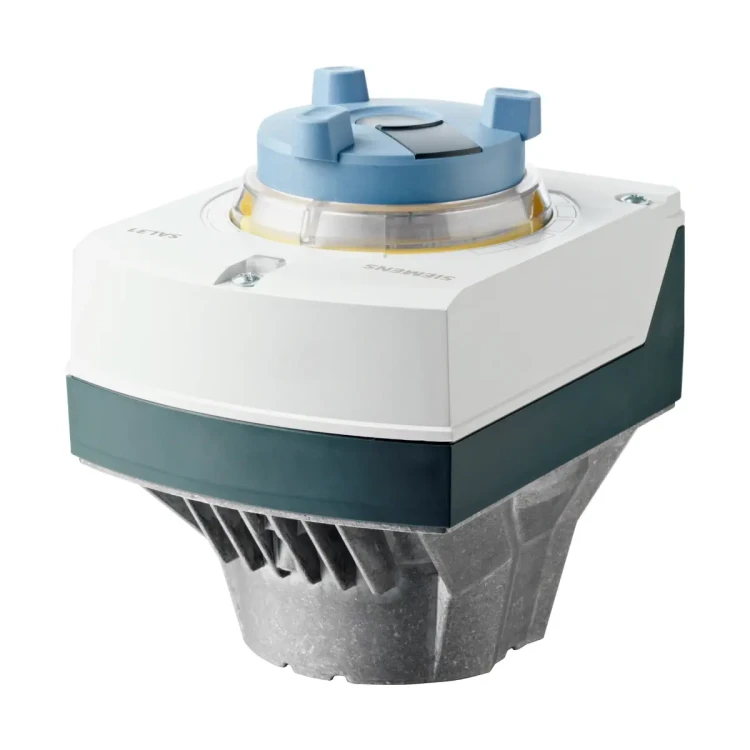

SAL31.00T20 Siłownik elektryczny 20 Nm, 3-stawne, 230 V AC, 120 s

SAL31.00T20 to siłownik elektromechaniczny Siemens (ACVATIX™) do sterowania klapami i zaworami obrotowymi z kątem obrotu 90°. Zasilany jest napięciem AC 230 V i sterowany sygnałem 3-stawnym (Y1/Y2), a jego moment obrotowy wynosi 20 Nm. Siłownik przeznaczony jest do bezpośredniego montażu na elementach wykonawczych w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).

Najważniejsze cechy

• Producent: Siemens
• Model: SAL31.00T20
• Typ urządzenia: siłownik obrotowy elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 20 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Napięcie zasilające: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Sygnał sterujący: 3-stawny
• Czas przebiegu (90°): 120 s
• Sterowanie ręczne: „naciśnij i ustaw” (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony: IP54 (w położeniu od pionowego do poziomego)

Zastosowanie

Siłownik SAL31.00T20 służy do sterowania klapami i zaworami obrotowymi Siemens typu VKF41.., VKF46.. oraz VBF21.., stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Do zastosowań na zewnątrz budynków wymagane jest zastosowanie osłony pogodowej ASK39.1.

Funkcje i działanie

Sterowanie 3-stawne (otwórz / zamknij)

• Y1: obrót zgodnie z kierunkiem ruchu wskazówek zegara.
• Y2: obrót przeciwnie do kierunku ruchu wskazówek zegara.

Sterowanie ręczne

• Siłownik posiada sterowanie ręczne typu „naciśnij i ustaw”.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (łącznie maks. 2 szt.)
• Potencjometr: ASZ7.5/1000 (maks. 1 szt.)

Podłączenie elektryczne i okablowanie

• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)
• Wskazówka projektowa: do dedykowanego regulatora można podłączyć tylko jeden siłownik 3-stawny.

Dane techniczne

• Zasilanie: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz, podczas obrotu): 4,5 VA / 2,75 W
• Czas przebiegu (90°): 120 s
• Moment obrotowy: 20 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Kąt obrotu: 90°
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120 °C
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II
• Temperatura otoczenia (praca): -15…55 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70 °C
• Temperatura składowania: -15…55 °C
• Masa (bez opakowania): 1,600 kg

Montaż

• Przeznaczony do bezpośredniego montażu na klapach lub zaworach obrotowych.
• Stopień ochrony IP54 obowiązuje przy montażu obudowy w położeniu od pionowego do poziomego.
• Do montażu na wybranych elementach wykonawczych mogą być wymagane dedykowane zestawy montażowe ASK3..N (dobór zależnie od typu armatury).

Podsumowanie

Siemens SAL31.00T20 to solidny siłownik obrotowy 230 V AC ze sterowaniem 3-stawnym, oferujący 20 Nm momentu obrotowego i pełny obrót roboczy 90° w 120 s. Jest przeznaczony do klap i zaworów obrotowych w instalacjach HVAC, umożliwia ręczne przestawienie oraz rozbudowę o opcjonalne przełączniki pomocnicze i potencjometr.
