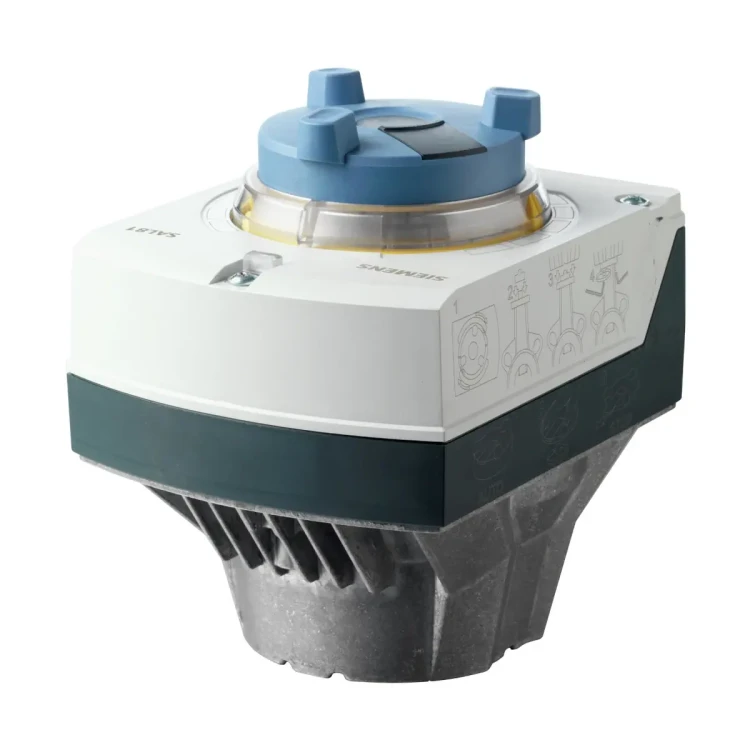

SAL81.03T10 Siłownik elektryczny 10 Nm, 3-stawne, 24 V AC/DC, 30 s

SAL81.03T10 to siłownik elektromechaniczny (obrotowy) Siemens ACVATIX™ o kącie obrotu 90° i momencie 10 Nm, zasilany 24 V AC/DC (SELV) i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na klapach oraz zaworach obrotowych Siemens w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja .03 zapewnia szybki przebieg – 30 s dla pełnego kąta obrotu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAL81.03T10
• Nr magazynowy: S55162-A105
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Napięcie zasilania: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sygnał sterujący: 3-stawny
• Kąt obrotu: 90°
• Czas przebiegu (90°): 30 s
• Moment obrotowy: 10 Nm w ruchu / min. 4 Nm trzymanie
• Stopień ochrony: IP54 (obudowa w położeniu od pionowego do poziomego)
• Klasa izolacji (EN 60730): III
• Zastosowanie na zewnątrz budynków: tylko z osłoną pogodową ASK39.1
• Zgodności: CE, UL

Zastosowanie

Siłownik SAL81.03T10 służy do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC, m.in.:

• VKF41..
• VKF46..
• VFW41..
• VFL41..
• VFW41..U
• VBF21..

Dane techniczne w zakresie „urządzeń współpracujących” są gwarantowane wyłącznie w połączeniu z wymienionymi zaworami Siemens. W przypadku zastosowania z zaworami obrotowymi innych producentów, za prawidłową pracę odpowiada użytkownik. Stosowanie siłowników obrotowych SAL..T10 z klapami odcinającymi jest dopuszczalne wyłącznie do klap Siemens typu VKF41.. i VFW41..U.

Sterowanie i działanie

Sterowanie 3-stawne (24 V AC/DC)

• Y1: obrót zgodnie z kierunkiem ruchu wskazówek zegara
• Y2: obrót przeciwnie do kierunku ruchu wskazówek zegara

Uwagi projektowe

• Do dedykowanego regulatora można podłączyć tylko jeden siłownik 3-stawny.

Podłączenie elektryczne i okablowanie

• Zaciski (SAL81..): G – potencjał systemowy (SP), Y1 – sygnał sterujący (obrót zgodnie z ruchem wskazówek zegara), Y2 – sygnał sterujący (obrót przeciwnie do ruchu wskazówek zegara).
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B/C/D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne (SAL81.03T10)

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Sygnał sterujący: 3-stawny
• Kąt obrotu: 90°
• Czas przebiegu (90°): 30 s
• Moment: 10 Nm w ruchu / min. 4 Nm trzymanie
• Pobór mocy przy 50 Hz: w ruchu 3,6 W / 6,1 VA; trzymanie 1,5 W / 2,6 VA
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Warunki pracy: -15…55°C; 5…95% r.h. (bez kondensacji); miejsce montażu wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Transport: -25…70°C; <95% r.h.
• Składowanie: -15…55°C; 5…95% r.h.
• Stopień ochrony: IP54 (od pionowego do poziomego)
• Masa (bez opakowania, wykonanie T10): 1,475 kg

Montaż

• Bezpośredni montaż na klapach lub zaworach obrotowych – bez dodatkowych czynności.
• Praca na zewnątrz budynków: tylko z osłoną pogodową ASK39.1.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (maks. 1 szt. dla SAL81..), obciążalność 24…230 V AC, 6 (2) A
• Osłona pogodowa: ASK39.1 (maks. 1 szt.)

Podsumowanie

Siemens SAL81.03T10 to szybki siłownik obrotowy 24 V AC/DC ze sterowaniem 3-stawnym, przeznaczony do klap i zaworów obrotowych Siemens w aplikacjach HVAC. Zapewnia 90° / 30 s oraz moment 10 Nm, a obudowa o klasie IP54 pozwala na bezpieczną pracę w typowych warunkach instalacyjnych (w przypadku montażu na zewnątrz – z osłoną ASK39.1).
