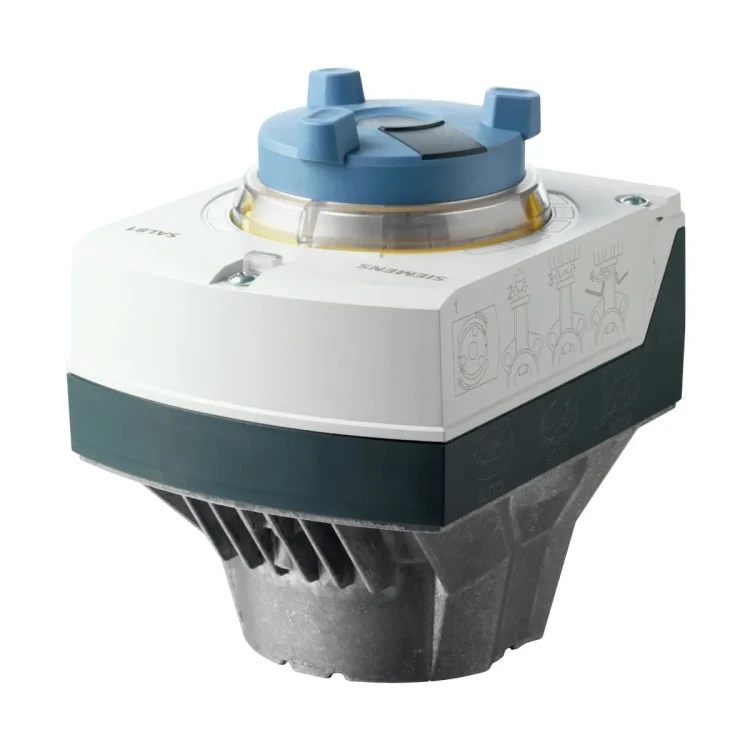

SAL81.00T40 Siłownik elektryczny, 40 Nm, 3-stawny, 24 V AC/DC, 120 s

SAL81.00T40 to siłownik elektromechaniczny ACVATIX™ firmy Siemens do sterowania klapami i zaworami obrotowymi z kątem obrotu 90°. Zasilany napięciem 24 V AC/DC (SELV) i sterowany sygnałem 3-stawnym, zapewnia moment obrotowy 40 Nm i nominalny czas przebiegu 120 s. Przeznaczony jest do zastosowań HVAC jako napęd regulacyjny lub odcinający, z możliwością bezpośredniego montażu na klapie lub zaworze obrotowym (bez dodatkowych czynności).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAL81.00T40
• Nr magazynowy: S55162-A107
• Typ: siłownik elektromechaniczny do klap i zaworów obrotowych
• Kąt obrotu: 90°
• Moment obrotowy: 40 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Sygnał sterujący: 3-stawny
• Czas przebiegu (90°): 120 s
• Stopień ochrony: IP54 (w położeniu od pionowego do poziomego)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C

Zastosowanie

Siłownik SAL81.00T40 jest przeznaczony do sterowania klapami i zaworami obrotowymi Siemens stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

• Typy urządzeń współpracujących (rodziny): VKF41.., VKF46.., VFW41.., VFL41.., VFW41..U, VBF21..
• Uwaga dot. gwarancji parametrów: dane techniczne zdefiniowane dla urządzeń współpracujących są gwarantowane wyłącznie w połączeniu z wymienionymi zaworami Siemens.

Sterowanie 3-stawne (24 V AC/DC)

SAL81.00T40 pracuje jako siłownik 3-stawny, gdzie kierunek obrotu wynika z podania sygnału na odpowiednie wejście:

• Y1: sygnał sterujący – obrót zgodnie z kierunkiem ruchu wskazówek zegara
• Y2: sygnał sterujący – obrót przeciwnie do kierunku ruchu wskazówek zegara

Podłączenie elektryczne i okablowanie

• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie przewodów: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (charakterystyka B/C/D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Montaż i warunki środowiskowe

• Miejsce montażu (praca): wewnątrz budynków (zabezpieczenie przed czynnikami atmosferycznymi)
• Zastosowanie na zewnątrz budynków: tylko z osłoną pogodową ASK39.1
• Temperatura otoczenia (praca): -15…55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, wilgotność < 95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.
• Konserwacja: siłowniki obrotowe nie wymagają obsługi

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV)
• Częstotliwość: 45…65 Hz
• Kąt obrotu: 90°
• Czas przebiegu (90°): 120 s
• Moment obrotowy: 40 Nm (w ruchu) / min. 14 Nm (trzymanie)
• Pobór mocy przy 50 Hz (w ruchu): 4,1 W / 7 VA
• Pobór mocy przy 50 Hz (trzymanie): 1,7 W / 2,9 VA
• Stopień ochrony: IP54 (w położeniu od pionowego do poziomego)
• Klasa izolacji (EN 60730): III
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -10…120°C
• Masa (bez opakowania): 1,625 kg
• Masa z osłoną pogodową ASK39.1 (bez opakowania): 1,860 kg

Wyposażenie dodatkowe (opcjonalne)

• Osłona pogodowa: ASK39.1 (wymagana przy zastosowaniu na zewnątrz budynków)
• Przełącznik pomocniczy: ASC10.51 (maks. 1 szt. dla SAL81..), obciążalność 24…230 V AC, 6 (2) A
• Zestawy montażowe: ASK3..N (dobierane do typu i średnicy klapy/zaworu)

Podsumowanie

Siemens SAL81.00T40 to solidny siłownik obrotowy 24 V AC/DC ze sterowaniem 3-stawnym, przeznaczony do automatyki HVAC. Zapewnia kąt pracy 90°, moment 40 Nm oraz czas przebiegu 120 s, a dzięki stopniowi ochrony IP54 i możliwości zastosowania osłony ASK39.1 może być wykorzystywany także w aplikacjach zewnętrznych (przy spełnieniu wymagań montażowych).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SAL81.00T40 posiada oznaczenie CE oraz zatwierdzenie UL.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z odpowiednią dyrektywą europejską i lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz z zachowaniem kompatybilności produktu z przewidzianymi zaworami i akcesoriami Siemens.
• Siłownik jest urządzeniem niskonapięciowym zasilanym napięciem 24 V AC/DC (SELV). Przed rozpoczęciem montażu, podłączenia lub regulacji należy odłączyć urządzenie od zasilania.
• Podłączenie elektryczne należy wykonywać zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Do jednego dedykowanego regulatora można podłączyć tylko jeden siłownik 3-stawny.
• Urządzenie przeznaczone jest do montażu wewnątrz budynków. Zastosowanie na zewnątrz jest dopuszczalne wyłącznie z osłoną pogodową ASK39.1.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym określonym przez producenta. Stopień ochrony IP54 obowiązuje dla obudowy w położeniu od pionowego do poziomego.
• Praca urządzenia jest dopuszczalna wyłącznie w określonych warunkach środowiskowych: temperatura otoczenia podczas pracy od -15°C do +55°C, wilgotność 5…95% r.h. bez kondensacji.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi od -10°C do +120°C. Przekroczenie tej wartości może prowadzić do zagrożenia dla bezpieczeństwa lub uszkodzenia urządzenia.
• Model SAL81.00T40 należy stosować wyłącznie z przewidzianymi przez producenta zaworami i elementami współpracującymi. W przypadku stosowania z zaworami obrotowymi innych producentów za prawidłową pracę odpowiada użytkownik.
• W przypadku montażu wyposażenia dodatkowego należy najpierw zamontować osłony wkrętów; w przeciwnym wypadku występuje zagrożenie życia.
• Podczas montażu dwóch różnych akcesoriów należy stosować właściwe gniazda montażowe A lub B zgodnie z dokumentacją producenta.
• Przewody podłączeniowe należy dobierać zgodnie z dokumentacją producenta; dopuszczalne przekroje przewodów wynoszą 0,75…1,5 mm².
• Urządzenie nie wymaga obsługi okresowej.
