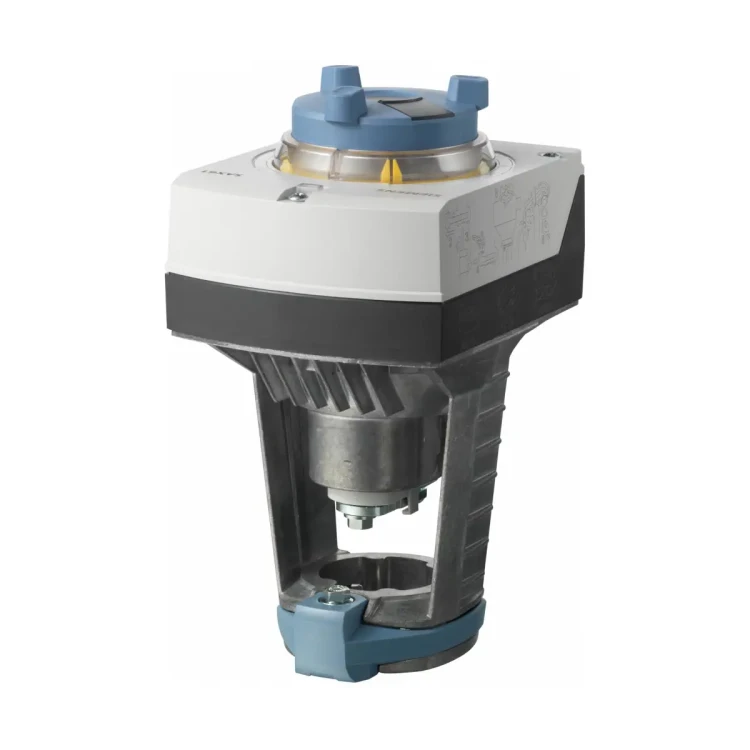

SAX81.03 Siłownik elektromechaniczny, 20 [mm], 800 [N], 3-stawne, 24 [V] AC/DC, 30 [s]

SAX81.03 to elektromechaniczny siłownik liniowy ACVATIX™ firmy Siemens o skoku 20 mm i sile 800 N, zasilany napięciem 24 V AC/DC i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 20 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Krótki czas przebiegu 30 s dla pełnego skoku, wbudowane sterowanie ręczne, wskaźnik położenia oraz dioda LED stanu ułatwiają uruchomienie i diagnostykę pracy.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAX81.03
• Nr katalogowy (magazynowy): S55150-A103
• Typ urządzenia: siłownik elektromechaniczny do zaworów 2- i 3-drogowych o skoku 20 mm
• Siła nominalna: 800 N
• Skok znamionowy: 20 mm (zakres roboczy skoku kalibrowany: 8...23 mm)
• Napięcie zasilania: 24 V AC ±20% lub 24 V DC +20% / -15% (SELV / PELV)
• Sygnał sterujący: 3-stawny (24 V AC/DC na zaciskach sterujących)
• Czas przebiegu dla 20 mm: ok. 30 s
• Sprężyna powrotna: brak (siłownik bez funkcji bezpieczeństwa sprężynowego)
• Sterowanie ręczne: pokrętło sterowania ręcznego (funkcja nieprzeznaczona do pracy ciągłej)
• Wskaźniki: mechaniczny wskaźnik położenia trzpienia oraz dioda LED stanu
• Detekcja ciał obcych: 3 próby pokonania przeszkody, przy niepowodzeniu – ograniczony zakres ruchu i miganie diody LED na czerwono
• Automatyczna kalibracja: pomiar rzeczywistego skoku zaworu i zapis w pamięci siłownika
• Montaż: bezpośrednio na zaworze, bez dodatkowych prac adaptacyjnych
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu)
• Klasa ochronności: III (24 V AC/DC)
• Temperatura medium w zaworze: -25...130 °C
• Temperatura otoczenia (praca): -5...<55 °C
• Wilgotność otoczenia (praca, transport, składowanie): 5...95% r.h. (bez kondensacji)
• Wymiary siłownika: ok. 242 × 124 × 150 mm
• Masa: ok. 1,78 kg
• Certyfikaty: CE, UL, EAC, RCM; zgodność z EN 60730-x, UL 873

Zastosowanie

Siłownik SAX81.03 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, używanymi jako zawory regulacyjne, odcinające lub zawory bezpieczeństwa w instalacjach:

• grzewczych (np. obiegi grzejnikowe, nagrzewnice wodne, wymienniki ciepła),
• wentylacyjnych (nagrzewnice/chłodnice central wentylacyjnych),
• klimatyzacyjnych (układy chłodzenia, mieszania i rozdziału medium).

Typowe współpracujące zawory (skok 20 mm):

• Zawory przelotowe (2-drogowe) VV..: VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVG41.., VVF42.., VVF42..K, VVF52.., VVF53..
• Zawory trójdrogowe VX.. (mieszające / rozdzielające): VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXG41.., VXF42.., VXF53..

Dzięki sile 800 N i automatycznej kalibracji skoku, SAX81.03 zapewnia niezawodną pracę także w wymagających warunkach temperaturowych medium (do 130 °C), typowych dla instalacji kotłowych i chłodniczych.

Funkcje i działanie

Sterowanie 3-stawne (24 V AC/DC)

• Siłownik SAX81.03 współpracuje z regulatorami 3-stawnymi 24 V AC/DC.
• Sygnał sterujący doprowadzany jest do zacisków siłownika – osobne wejścia dla wysuwania oraz wsuwania trzpienia.
• Regulator podaje w zależności od zapotrzebowania sygnał OTWÓRZ lub ZAMKNIJ, a położenie siłownika odwzorowuje położenie zaworu (skok 0...100%).
• Wymagane jest zastosowanie regulatora według schematów połączeń Siemens dla serii SAX..

Automatyczna kalibracja i detekcja gniazda zaworu

• Podczas uruchomienia siłownik wykonuje kalibrację skoku:
  • przemieszcza się do krańcowych położeń zaworu,
  • mierzy rzeczywisty skok zaworu w zakresie 8...23 mm,
  • zapamiętuje zmierzone wartości w pamięci wewnętrznej.
• Detekcja gniazda zaworu odbywa się na podstawie siły wywieranej przez siłownik, dzięki czemu zapewnione jest pewne domknięcie zaworu, niezależnie od tolerancji mechanicznych.

Detekcja ciał obcych i zabezpieczenie mechaniczne

• W przypadku napotkania przeszkody (np. zanieczyszczenia w gnieździe zaworu) siłownik podejmuje 3 próby jej pokonania.
• Jeżeli przeszkoda nie zostanie usunięta, siłownik pracuje dalej, ale tylko w ograniczonym zakresie skoku, aby chronić mechanikę zaworu i napędu.
• Dioda LED miga na czerwono, sygnalizując wystąpienie błędu mechanicznego (zablokowanie ruchu przez ciało obce).

Sterowanie ręczne i sygnalizacja

• Na obudowie znajduje się pokrętło sterowania ręcznego, umożliwiające przestawienie zaworu bez sygnału z regulatora (np. podczas uruchomienia lub serwisu).
• Funkcja sterowania ręcznego jest zgodnie z dokumentacją nieprzeznaczona do pracy ciągłej.
• Wskaźnik położenia na siłowniku umożliwia wzrokową kontrolę stopnia otwarcia zaworu (0...100%).
• Dioda LED stanu informuje o pracy siłownika, a w przypadku wykrycia przeszkody miga na czerwono.

Wyposażenie dodatkowe

• Przełącznik pomocniczy ASC10.51 (S55845-Z103)
  • bezpotencjałowy, obciążalność 24...230 V AC, 6 (2) A,
  • dla SAX81.03 możliwy montaż 1 sztuki,
  • umożliwia np. sygnalizację położeń krańcowych lub sterowanie nadrzędnymi układami.
• Podgrzewacz trzpienia ASZ6.6 (S55845-Z108)
  • napięcie zasilania 24 V AC/DC ±20%,
  • pobór mocy 50 VA / 30 W,
  • stosowany w aplikacjach narażonych na niskie temperatury, aby zapobiegać zamarzaniu trzpienia zaworu.
• Osłona pogodowa ASK39.1 (S55845-Z109)
  • umożliwia stosowanie siłownika na zewnątrz pomieszczeń,
  • utrzymuje stopień ochrony IP54 przy aplikacjach zewnętrznych.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20% lub 24 V DC +20% / -15%, z zewnętrznym zabezpieczeniem linii (bezpiecznik zwłoczny 6...10 A, wyłącznik nadprądowy max. 13 A lub zasilacz z ograniczeniem prądu do 10 A).
• Sygnał sterujący: 3-stawny 24 V AC/DC – osobne zaciski dla wysuwania i wsuwania trzpienia.
• Typowy prąd rozruchowy (siłownik 3-stawny SAX81..): ok. 4,5 A.
• Pobór mocy SAX81.03: ok. 5 VA / 3,75 W.
• Przekrój przewodów: 0,13...1,5 mm² (AWG 24...16).
• Doprowadzenie kabli (wersje EU): 2 otwory o średnicy 20,5 mm (pod dławnice M20) oraz 1 otwór o średnicy 25,5 mm (pod dławnicę M25).

Dane techniczne

• Model: SAX81.03 (S55150-A103)
• Rodzaj siłownika: elektromechaniczny, liniowy
• Skok znamionowy: 20 mm
• Zakres kalibracji skoku: 8...23 mm
• Siła nominalna: 800 N
• Czas przebiegu (pełny skok): 30 s
• Sygnał sterujący: 3-stawny, 24 V AC/DC
• Napięcie zasilania: 24 V AC ±20% / 24 V DC +20% / -15%
• Pobór mocy: ok. 5 VA / 3,75 W
• Typowy prąd rozruchowy: ok. 4,5 A (seria SAX81..)
• Dopuszczalna temperatura medium w zaworze: -25...130 °C
• Temperatura otoczenia – praca: -5...<55 °C
• Temperatura otoczenia – składowanie: -15...55 °C
• Temperatura otoczenia – transport: -25...70 °C
• Wilgotność (praca / transport / składowanie): 5...95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej pozycji montażu)
• Klasa ochronności: III (dla 24 V AC/DC, wg EN 60730-1)
• Zgodność EMC: do środowisk mieszkalnych, handlowych i przemysłowych
• Wymiary (dł. × wys. × szer.): ok. 242 × 150 × 124 mm
• Masa: ok. 1,78 kg

Montaż

• Montaż bezpośredni na zaworze Siemens (VVF.., VVG.., VXF.., VXG..) o skoku 20 mm, bez potrzeby dodatkowej regulacji mechanicznej.
• Położenie montażowe: od pionowego do poziomego; stopień ochrony IP54 zachowany w tym zakresie ustawienia.
• Zastosowanie na zewnątrz: możliwe wyłącznie z osłoną pogodową ASK39.1, przy zachowaniu stopnia ochrony IP54.
• Przeznaczenie: montaż na rurociągach w instalacjach wewnętrznych lub zewnętrznych (z osłoną), w połączeniu z kompatybilnymi zaworami Siemens wymienionymi w dokumentacji.
• Konserwacja: siłownik jest urządzeniem bezobsługowym.

Podsumowanie

Siemens SAX81.03 to solidny, 24‑woltowy siłownik elektromechaniczny o sile 800 N i skoku 20 mm, sterowany sygnałem 3-stawnym, przeznaczony do zaworów serii VV.. i VX.. w systemach HVAC. Automatyczna kalibracja skoku, detekcja gniazda zaworu, zabezpieczenie przed zablokowaniem, wbudowane sterowanie ręczne oraz wskaźnik położenia i dioda LED stanu sprawiają, że SAX81.03 jest nowoczesnym i niezawodnym napędem do precyzyjnej regulacji przepływu wody grzewczej i chłodniczej w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne niskonapięciowe, zasilanie 24 V AC/DC (SELV). Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi schematami połączeń.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć siłownik od zasilania elektrycznego.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik jest przeznaczony do współpracy z kompatybilnymi zaworami Siemens wskazanymi przez producenta. Należy stosować wyłącznie dopuszczone kombinacje urządzeń i akcesoriów.
• Podczas montażu należy zachować właściwe położenie montażowe zgodnie z dokumentacją producenta.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Stopień ochrony obudowy IP54 obowiązuje dla montażu od położenia pionowego do poziomego, zgodnie z dokumentacją producenta.
• Niebezpieczeństwo poparzenia gorącymi elementami. Wspornik siłownika pracującego w instalacji grzewczej może nagrzać się od zaworu do temperatury nawet 100 °C. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane bezpiecznikiem zwłocznym 6...10 A lub wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D według EN 60898, albo zasilaczem z ograniczeniem prądu do maks. 10 A.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta: temperatura pracy od -5 do <55 °C, wilgotność 5...95 % r.h. bez kondensacji.
• Urządzenie musi być utylizowane jako zużyty sprzęt elektryczny i elektroniczny zgodnie z odpowiednią Dyrektywą Europejską i lokalnymi przepisami. Nie wolno wyrzucać go z odpadami komunalnymi.
